单层厂房排架结构设计实例

单层厂房排架结构设计实例_第1页
1/39
单层厂房排架结构设计实例_第2页
2/39
单层厂房排架结构设计实例_第3页
3/39

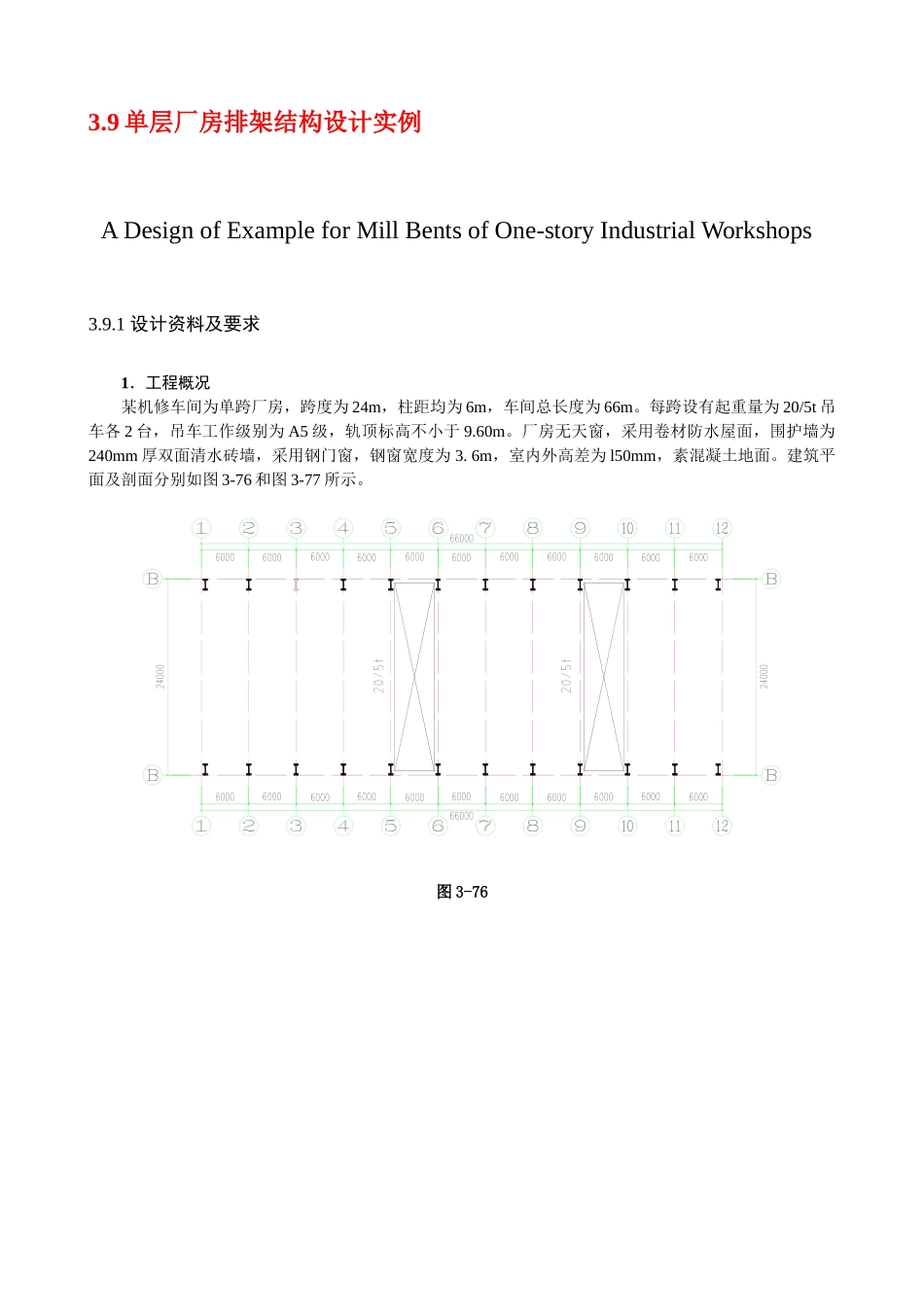

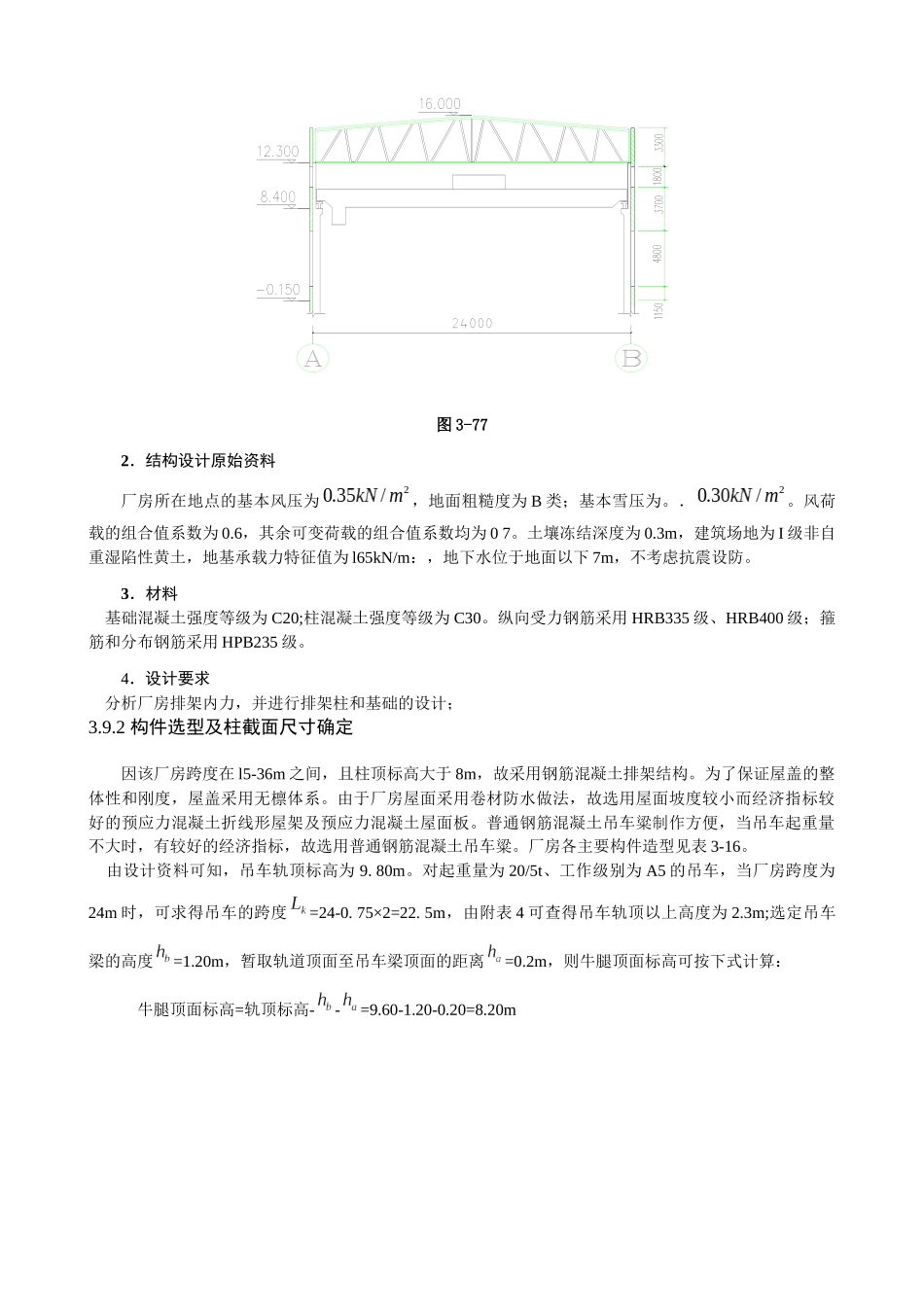

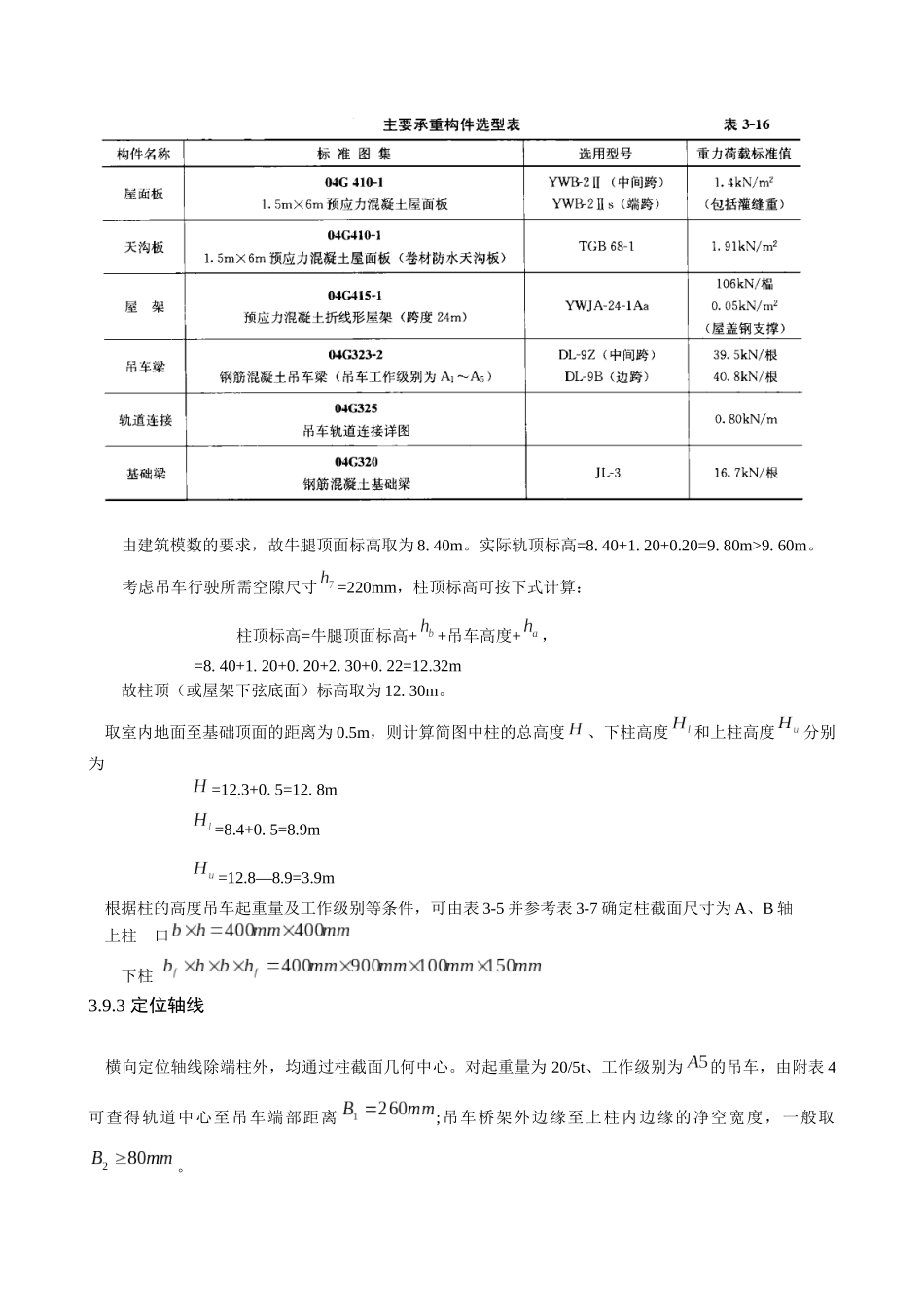

3.9 单层厂房排架结构设计实例A Design of Example for Mill Bents of One-story Industrial Workshops3.9.1 设计资料及要求1.工程概况某机修车间为单跨厂房,跨度为 24m,柱距均为 6m,车间总长度为 66m。每跨设有起重量为 20/5t 吊车各 2 台,吊车工作级别为 A5 级,轨顶标高不小于 9.60m。厂房无天窗,采用卷材防水屋面,围护墙为240mm 厚双面清水砖墙,采用钢门窗,钢窗宽度为 3. 6m,室内外高差为 l50mm,素混凝土地面。建筑平面及剖面分别如图 3-76 和图 3-77 所示。图 3-76图 3-772.结构设计原始资料厂房所在地点的基本风压为,地面粗糙度为 B 类;基本雪压为。.。风荷载的组合值系数为 0.6,其余可变荷载的组合值系数均为 0 7。土壤冻结深度为 0.3m,建筑场地为 I 级非自重湿陷性黄土,地基承载力特征值为 l65kN/m:,地下水位于地面以下 7m,不考虑抗震设防。3.材料 基础混凝土强度等级为 C20;柱混凝土强度等级为 C30。纵向受力钢筋采用 HRB335 级、HRB400 级;箍筋和分布钢筋采用 HPB235 级。4.设计要求 分析厂房排架内力,并进行排架柱和基础的设计;3.9.2 构件选型及柱截面尺寸确定因该厂房跨度在 l5-36m 之间,且柱顶标高大于 8m,故采用钢筋混凝土排架结构。为了保证屋盖的整体性和刚度,屋盖采用无檩体系。由于厂房屋面采用卷材防水做法,故选用屋面坡度较小而经济指标较好的预应力混凝土折线形屋架及预应力混凝土屋面板。普通钢筋混凝土吊车粱制作方便,当吊车起重量不大时,有较好的经济指标,故选用普通钢筋混凝土吊车粱。厂房各主要构件造型见表 3-16。 由设计资料可知,吊车轨顶标高为 9. 80m。对起重量为 20/5t、工作级别为 A5 的吊车,当厂房跨度为24m 时,可求得吊车的跨度=24-0. 75×2=22. 5m,由附表 4 可查得吊车轨顶以上高度为 2.3m;选定吊车梁的高度=1.20m,暂取轨道顶面至吊车梁顶面的距离=0.2m,则牛腿顶面标高可按下式计算: 牛腿顶面标高=轨顶标高--=9.60-1.20-0.20=8.20m由建筑模数的要求,故牛腿顶面标高取为 8. 40m。实际轨顶标高=8. 40+1. 20+0.20=9. 80m>9. 60m。考虑吊车行驶所需空隙尺寸=220mm,柱顶标高可按下式计算:柱顶标高=牛腿顶面标高++吊车高度+, =8. 40+1. 20+0. 20+2. 30+0. 22=12.32m故柱顶(或屋架下弦底面)标高取为 12. 30m。 取室内地面至基础顶面的距离为 0.5m,则计算简图中柱的总高度、下...
