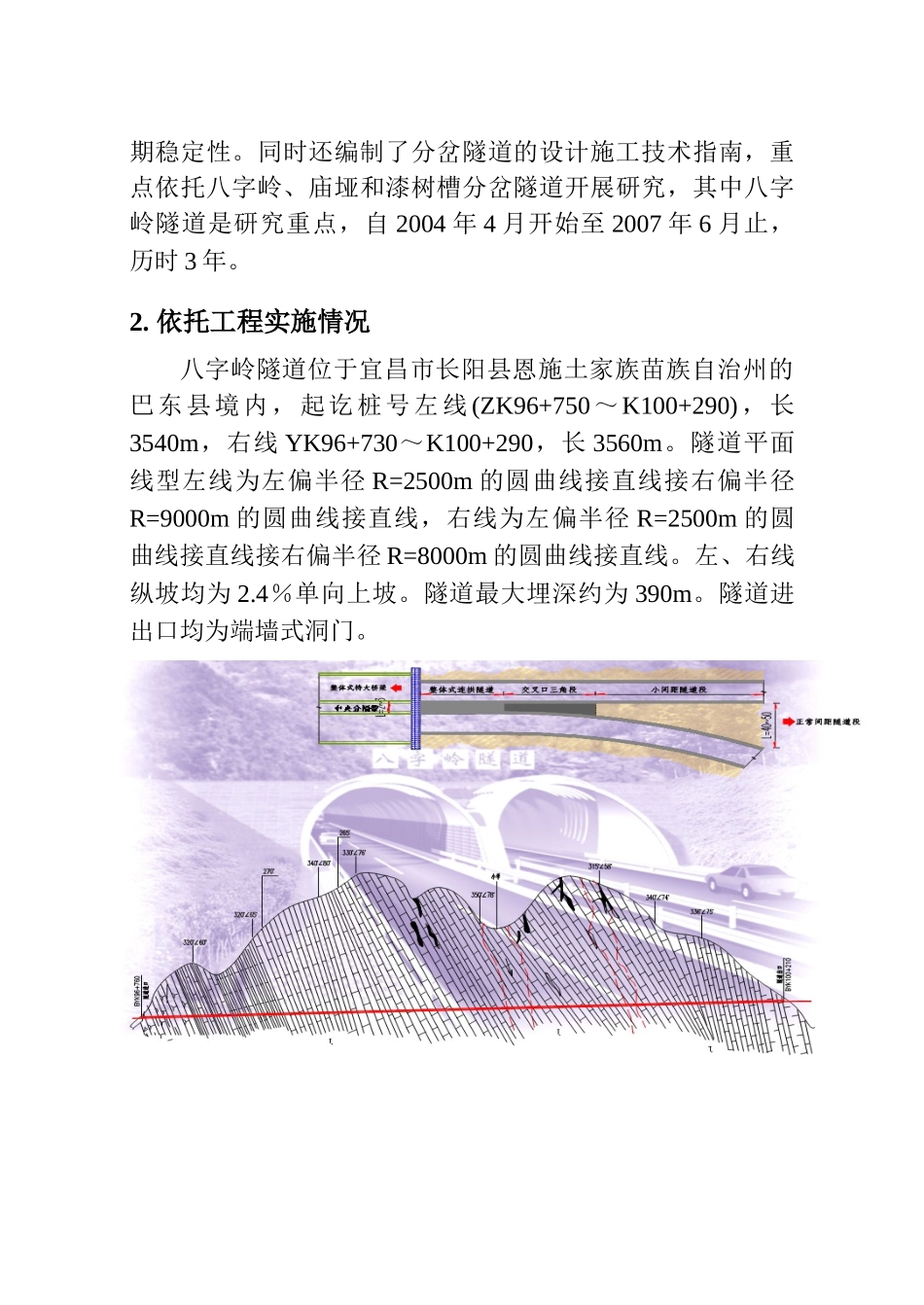

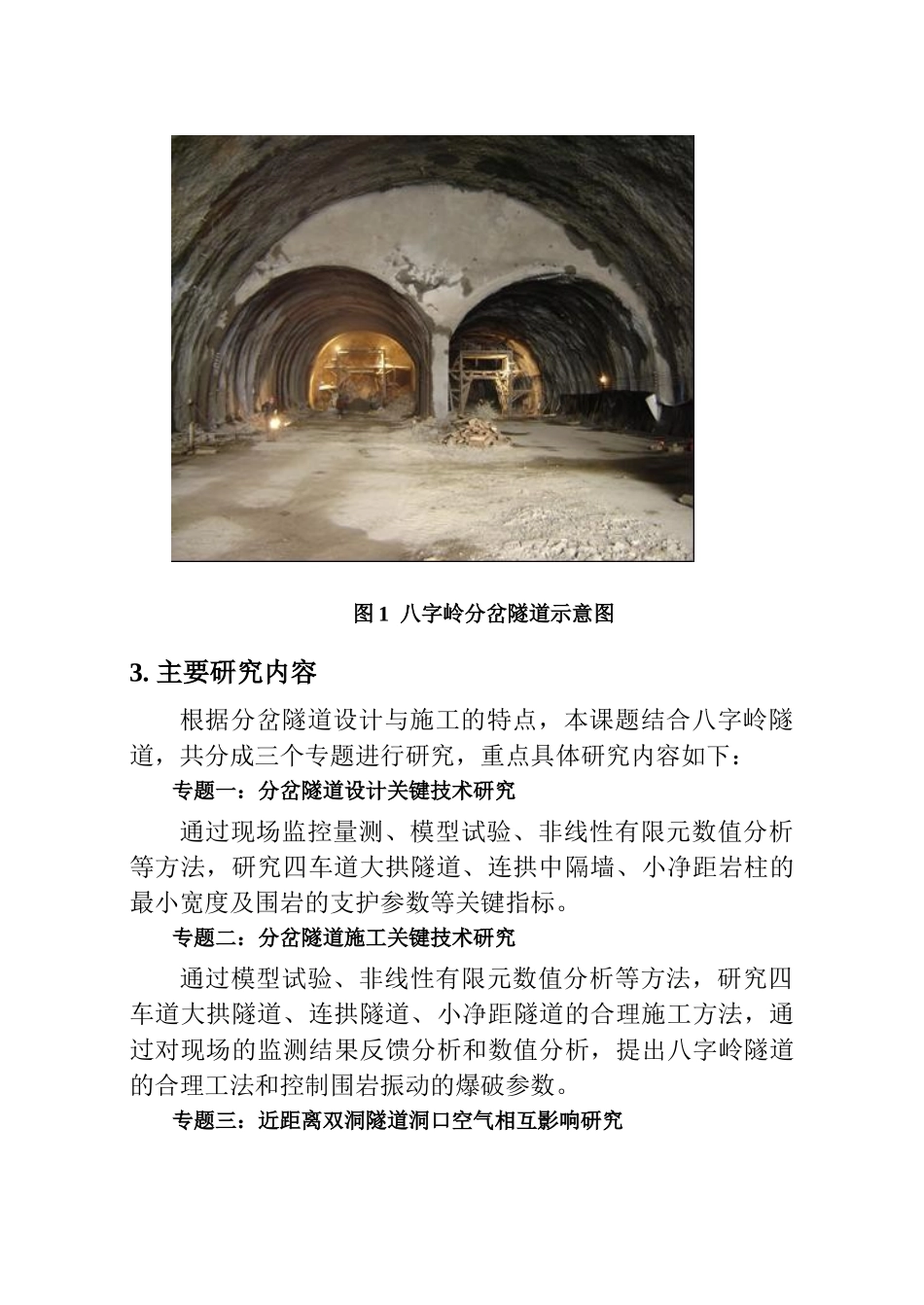

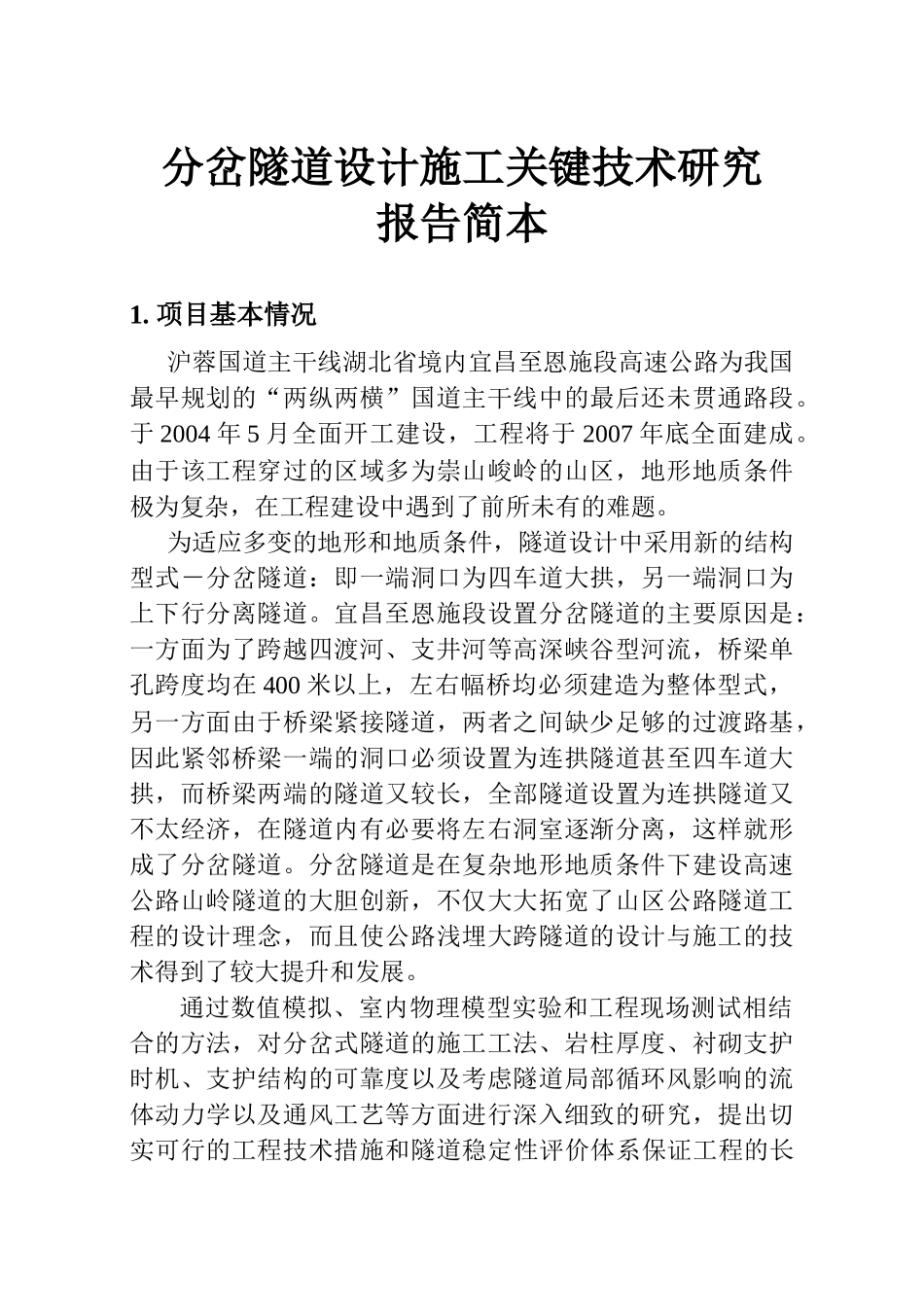

分岔隧道设计施工关键技术研究报告简本1. 项目基本情况沪蓉国道主干线湖北省境内宜昌至恩施段高速公路为我国最早规划的“两纵两横”国道主干线中的最后还未贯通路段。于 2004 年 5 月全面开工建设,工程将于 2007 年底全面建成。由于该工程穿过的区域多为崇山峻岭的山区,地形地质条件极为复杂,在工程建设中遇到了前所未有的难题。为适应多变的地形和地质条件,隧道设计中采用新的结构型式-分岔隧道:即一端洞口为四车道大拱,另一端洞口为上下行分离隧道。宜昌至恩施段设置分岔隧道的主要原因是:一方面为了跨越四渡河、支井河等高深峡谷型河流,桥梁单孔跨度均在 400 米以上,左右幅桥均必须建造为整体型式,另一方面由于桥梁紧接隧道,两者之间缺少足够的过渡路基,因此紧邻桥梁一端的洞口必须设置为连拱隧道甚至四车道大拱,而桥梁两端的隧道又较长,全部隧道设置为连拱隧道又不太经济,在隧道内有必要将左右洞室逐渐分离,这样就形成了分岔隧道。分岔隧道是在复杂地形地质条件下建设高速公路山岭隧道的大胆创新,不仅大大拓宽了山区公路隧道工程的设计理念,而且使公路浅埋大跨隧道的设计与施工的技术得到了较大提升和发展。通过数值模拟、室内物理模型实验和工程现场测试相结合的方法,对分岔式隧道的施工工法、岩柱厚度、衬砌支护时机、支护结构的可靠度以及考虑隧道局部循环风影响的流体动力学以及通风工艺等方面进行深入细致的研究,提出切实可行的工程技术措施和隧道稳定性评价体系保证工程的长期稳定性。同时还编制了分岔隧道的设计施工技术指南,重点依托八字岭、庙垭和漆树槽分岔隧道开展研究,其中八字岭隧道是研究重点,自 2004 年 4 月开始至 2007 年 6 月止,历时 3 年。2. 依托工程实施情况八字岭隧道位于宜昌市长阳县恩施土家族苗族自治州的巴东县境内,起讫桩号左线 (ZK96+750~K100+290),长3540m,右线 YK96+730~K100+290,长 3560m。隧道平面线型左线为左偏半径 R=2500m 的圆曲线接直线接右偏半径R=9000m 的圆曲线接直线,右线为左偏半径 R=2500m 的圆曲线接直线接右偏半径 R=8000m 的圆曲线接直线。左、右线纵坡均为 2.4%单向上坡。隧道最大埋深约为 390m。隧道进出口均为端墙式洞门。图 1 八字岭分岔隧道示意图3. 主要研究内容根据分岔隧道设计与施工的特点,本课题结合八字岭隧道,共分成三个专题进行研究,重点具体研究内容如下:专题一:分岔隧道设计关键技术研究通过现场监控...
