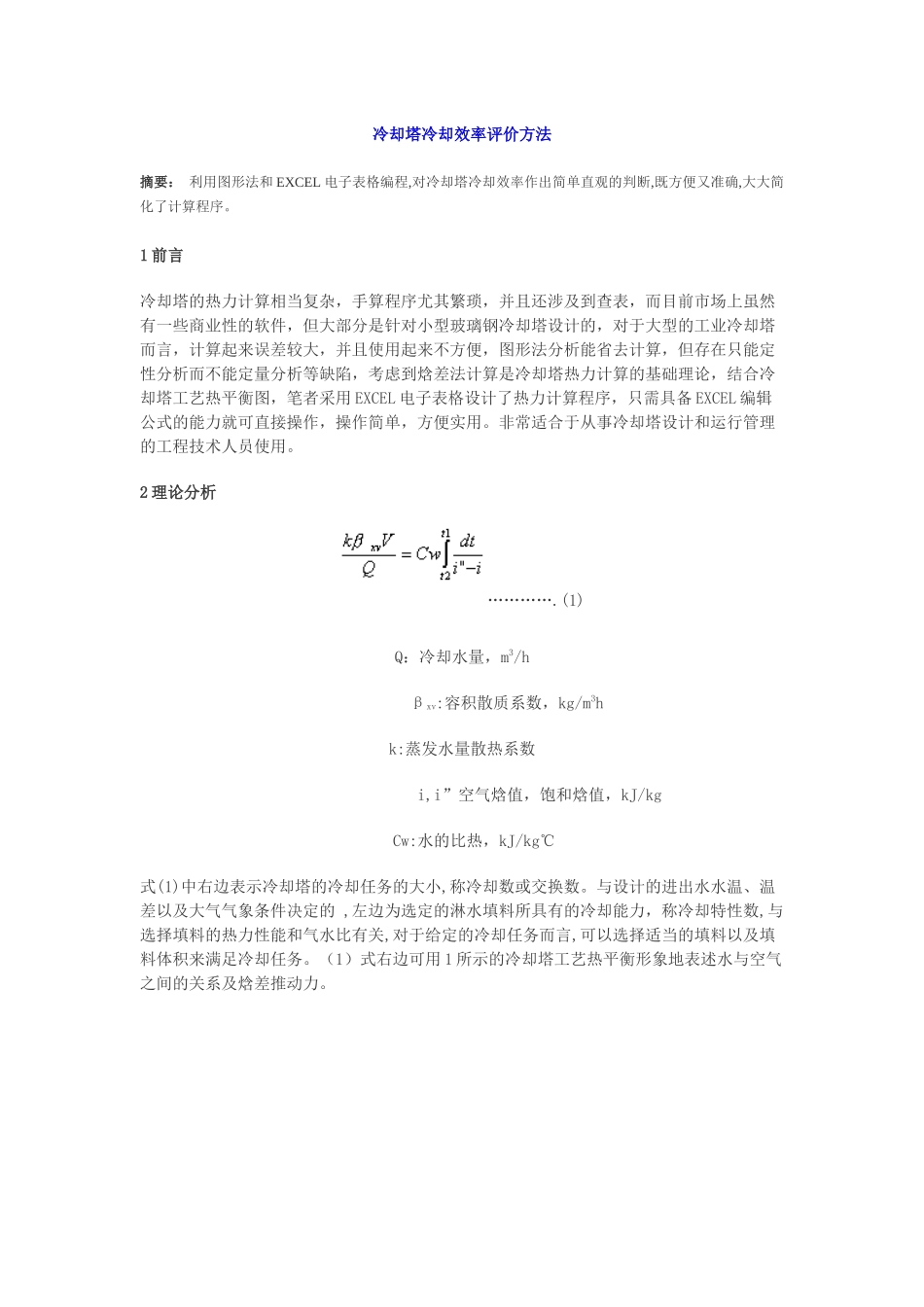

冷却塔冷却效率评价方法摘要： 利用图形法和 EXCEL 电子表格编程,对冷却塔冷却效率作出简单直观的判断,既方便又准确,大大简化了计算程序
1 前言 冷却塔的热力计算相当复杂，手算程序尤其繁琐，并且还涉及到查表，而目前市场上虽然有一些商业性的软件，但大部分是针对小型玻璃钢冷却塔设计的，对于大型的工业冷却塔而言，计算起来误差较大，并且使用起来不方便，图形法分析能省去计算，但存在只能定性分析而不能定量分析等缺陷，考虑到焓差法计算是冷却塔热力计算的基础理论，结合冷却塔工艺热平衡图，笔者采用 EXCEL 电子表格设计了热力计算程序，只需具备 EXCEL 编辑公式的能力就可直接操作，操作简单，方便实用
非常适合于从事冷却塔设计和运行管理的工程技术人员使用
2 理论分析…………
(1)Q：冷却水量，m3/h βxv:容积散质系数，kg/m3hk:蒸发水量散热系数 i,i”空气焓值，饱和焓值，kJ/kg Cw:水的比热，kJ/kg℃式(1)中右边表示冷却塔的冷却任务的大小,称冷却数或交换数
与设计的进出水水温、温差以及大气气象条件决定的 ,左边为选定的淋水填料所具有的冷却能力，称冷却特性数,与选择填料的热力性能和气水比有关,对于给定的冷却任务而言,可以选择适当的填料以及填料体积来满足冷却任务
（1）式右边可用 1 所示的冷却塔工艺热平衡形象地表述水与空气之间的关系及焓差推动力

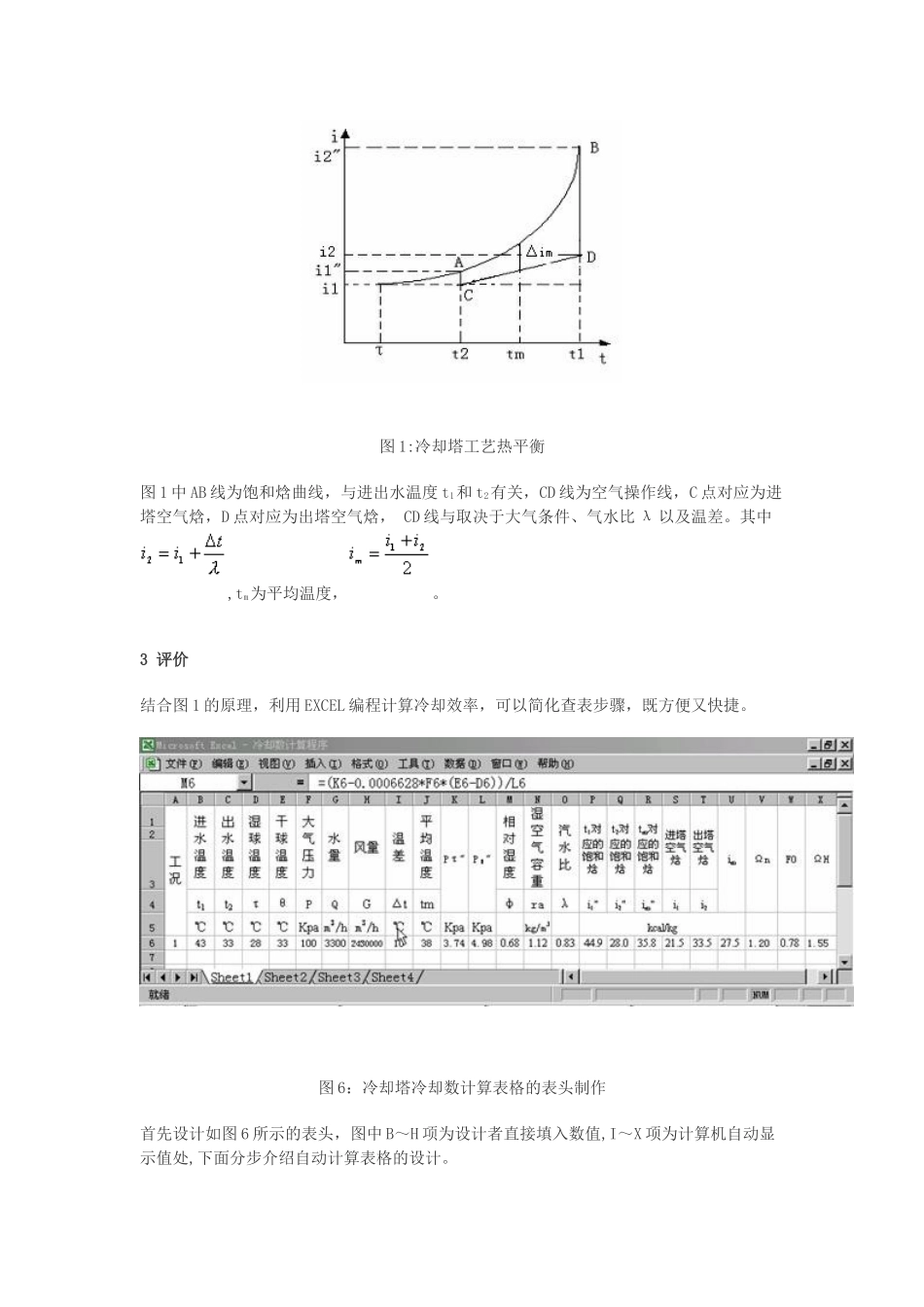

图 1:冷却塔工艺热平衡图 1 中 AB 线为饱和焓曲线，与进出水温度 t1和 t2有关，CD 线为空气操作线，C 点对应为进塔空气焓，D 点对应为出塔空气焓， CD 线与取决于大气条件、气水比 λ 以及温差
其中,tm为平均温度，
3 评价结合图 1 的原理，利用 EXCEL 编程计算冷却效率，可以简化查表步骤，既方便又快捷
图 6：冷却塔冷却数计算表格的表头制作首先设计如图 6 所示的表头，图中 B～H 项为设
