照明系统的总结

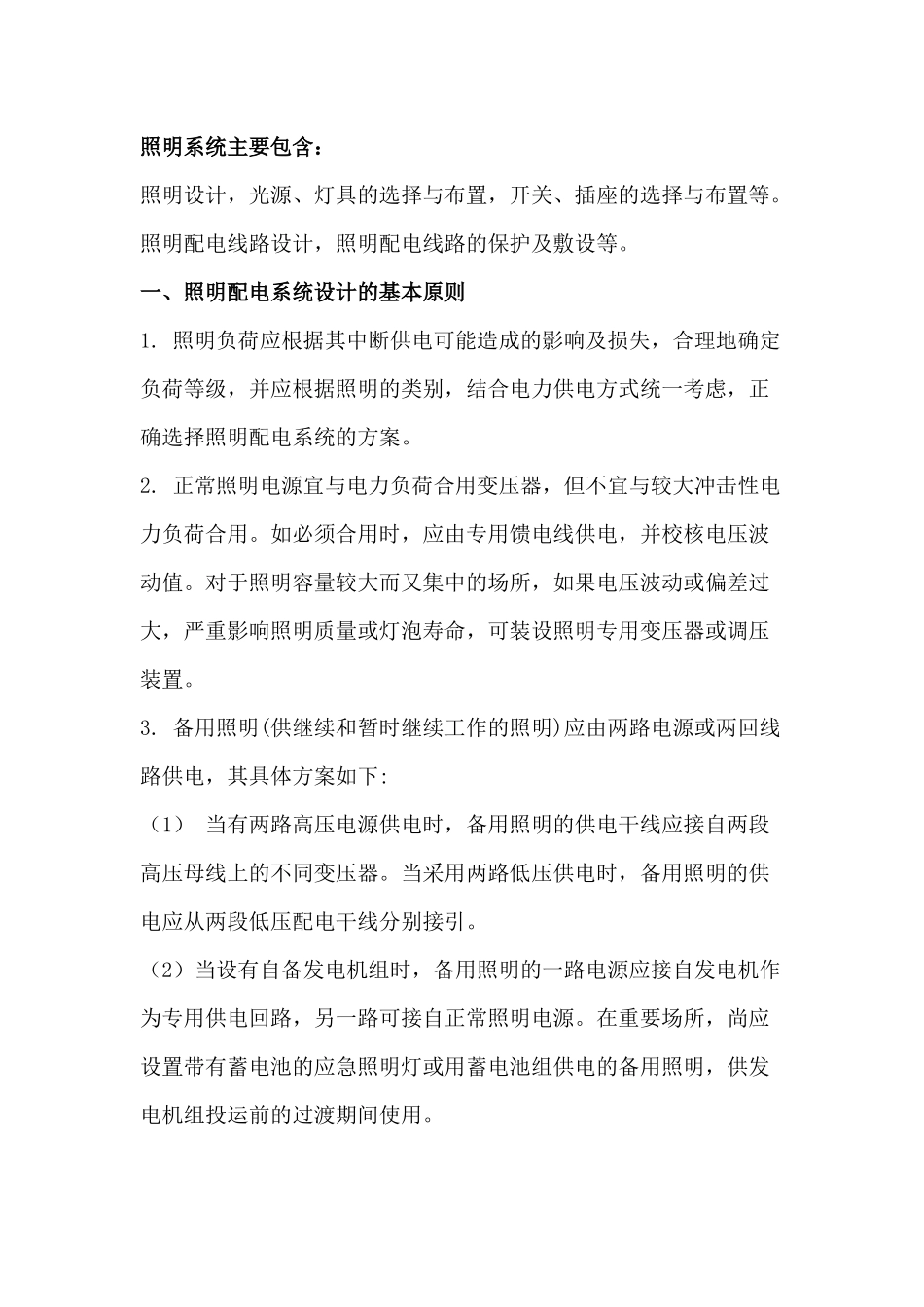

照明系统主要包含：照明设计，光源、灯具的选择与布置，开关、插座的选择与布置等。照明配电线路设计，照明配电线路的保护及敷设等。一、照明配电系统设计的基本原则1. 照明负荷应根据其中断供电可能造成的影响及损失，合理地确定负荷等级，并应根据照明的类别，结合电力供电方式统一考虑，正确选择照明配电系统的方案。2. 正常照明电源宜与电力负荷合用变压器，但不宜与较大冲击性电力负荷合用。如必须合用时，应由专用馈电线供电，并校核电压波动值。对于照明容量较大而又集中的场所，如果电压波动或偏差过大，严重影响照明质量或灯泡寿命，可装设照明专用变压器或调压装置。3. 备用照明(供继续和暂时继续工作的照明)应由两路电源或两回线路供电，其具体方案如下:（1） 当有两路高压电源供电时，备用照明的供电干线应接自两段高压母线上的不同变压器。当采用两路低压供电时，备用照明的供电应从两段低压配电干线分别接引。（2）当设有自备发电机组时，备用照明的一路电源应接自发电机作为专用供电回路，另一路可接自正常照明电源。在重要场所，尚应设置带有蓄电池的应急照明灯或用蓄电池组供电的备用照明，供发电机组投运前的过渡期间使用。（4） 当供电条件不具备两路电源或两回线路时，备用电源宜采用蓄电池组，或设置带有蓄电池的应急照明灯。4. 当备用照明作为正常照明的一部分并经常使用时，其配电线路及控制开关应分开装设。当备用照明仅在事故情况下使用时，则当正常照明因故停电时，备用照明应自动投入工作。在有专人值班时，可采用手动切换。5. 疏散照明最好由另一-台变压器供电。当只有一台变压器时，可在母线处或建筑物进线处与正常照明分开， 还可采用带充电电池 (荧光灯还需带有直流逆变器)的应急照明灯。6. 在照明分支回路中，应避免采用三相低压断路器对三个单相分支回路进行控制和保护。7. 照明系统中的每一单相回路的电流不宜超过 16A，灯具数量不宜超过 25 个。连接建筑物组合灯具每-单相回路电 流不宜超过 25A，光源数量不宜超过 60 个。连接高强度气体放电灯的单相分支回路电流不应超过 30A。8. 插座不宜和照明灯接在同一分支回路，宜由单独的回路供电。当插座为单独回路时，数量不宜超过 10 个(组)。备用照明、疏散照明的回路上不应设置插座。9. 为减轻气体放电光源的频闪效应，可将其同一灯具或不同灯具的相邻灯管分接在不同相序的线路上。10. 机床和固定工作台的局部照明一般由电力线路供电。(11...
