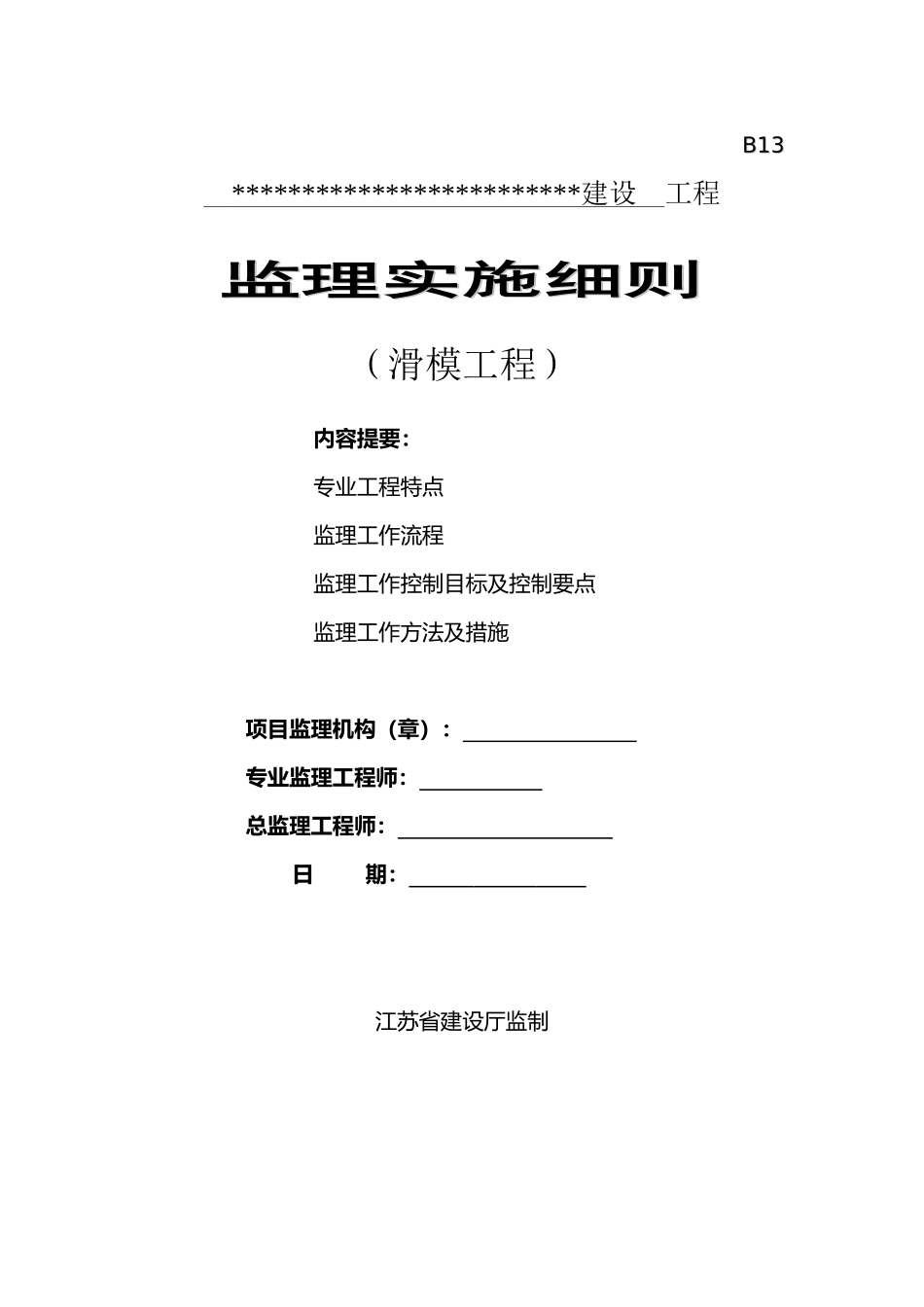

滑模工程监理细则-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANB13B13*************************建设工程监理实施细则监理实施细则（滑模工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制目录一、工程概况...........................................................-1-二、监理目标...........................................................-1-三、编制依据...........................................................-2-四、专业工程特点.....................................................-2-五、滑模质量要求和质量控制要点...............................-7-六、工程监理程序...................................................-10-七、监理工作的方法及措施......................................-11-八、滑模的安全施工................................................-11-滑模工程监理细则一、工程概况*************************建设工程：该工程中筒仓为10只连体群仓，直径为9.5m，屋面标高为26.0m，壁厚为20厘米，平面是2*5排列布置，基础为环形基础，基础顶标高为-0.9m，仓底板环梁顶标高。星仓底板厚度为450mm，星仓内采用满堂脚手架立杆间距，星仓板厚，立杆间距700×700mm，步距为1.5米。仓底板均为钢漏斗，底标高为7.0米，砼强度标号为C30，星仓共4只，屋面为C30砼梁板结构。屋面板结构为120mm厚板，梁为300*650，250*650两种截面尺寸梁；烘后仓为3只连体群仓，直径为7m，屋面标高为27迷，壁厚为20cm。混凝土强度均为C30，立筒库筒壁及仓顶施工时应采取在混凝土中内掺7%SY-G型高性能膨胀抗裂剂的施工措施。工程项目组成：二、监理目标滑模工程监理目标：确保滑模施工质量达到优质工程要求，同时施工期间安全无事故三、编制依据1）业主单位提供的***************************设计的施工图2）业主单位提供的本工程施工图集3）《施工手册》第四版4）相关国家标准规范GB50113—2005《滑动模板工程技术规范》GB50204—2002《混凝土结构工程施工及验收规范》（2011年版）JGJ59—99《施工安全检查标准》JGJ80—91《建筑施工高处作业安全技术规程》JGJ65—1989《液压滑动模板施工安全技术规程》JGJ46—2005《施工现场临时用电安全技术规范》GB50214—2001《组合钢模板技术规范》GB50009—2001《建筑结构荷载规范》GB50017—2003《钢结构设计规范》GB50300—2001《建筑工程施工质量验收统一标准》GB50205—2001《钢结构工程施工及验收规范》GB50026—2007《工程测量规范》*************************施工组织设计*************************监理规划四、专业工程特点1、滑模施工主要包含滑模准备、滑模组装、正常滑升和滑模装置拆除等几个主要阶段，滑模准备包含滑模装置设计、滑模装置制作、人力、机械设备的准备工作，根据工艺特点划分以下不同的工艺流程。1）、滑模组装工艺流程：滑模组装工序工艺流程图钢筋放样→钢筋下料→钢筋制作→钢筋绑扎→钢筋复检→隐蔽验收→下料→埋设铁件→采购提升系统→放样→试滑→材料准备→进入滑模施工→验收→照明系统安装→滑模系统综合调试→负荷试运转→模板下口补缝→千斤顶安装→材料准备→模板拼装→支撑杆就位→吊脚手架搭设→油泵、油管安装门架拼装围圈制作模板系统放样→材料准备→平台板搭设→门架安装平台铺设千斤顶、钢管→检查验收；2）、正常滑升工序工艺流程：初滑模板尺寸检查校正→埋件、留洞安装钢筋安装浇注砼→钢筋预加工→滑升平台、模板纠偏、纠扭→检查砼质量并养护→加固桁架→暂停垂直运输出模砼表面修整检查→校正模板预埋件→、予留洞安装安装钢筋→接支承杆紧导索→恢复垂直运输→浇注砼→多次滑升平台→至设计顶→检查校正按滑模施工的工艺流程，各工种进人相应的工序操作，在每个工种施工时，其他工作应停止一切作业，依次有节奏的进行施工，各工种需相互配合，应听从平台总指挥的统一指挥安排，具体各工种的施工要求详见方案第四章滑模施工。2、滑模装置1）、滑模装置的...
