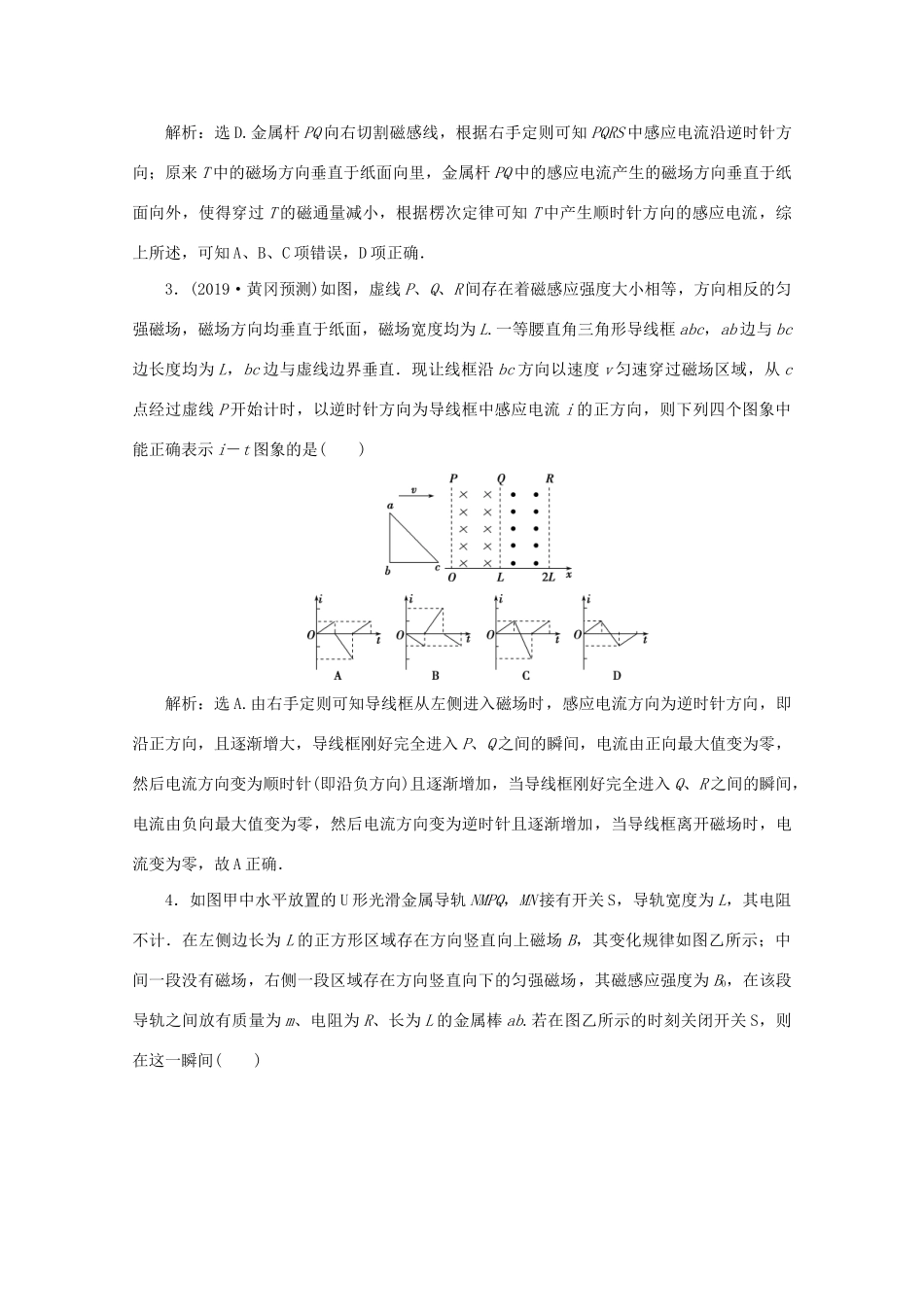

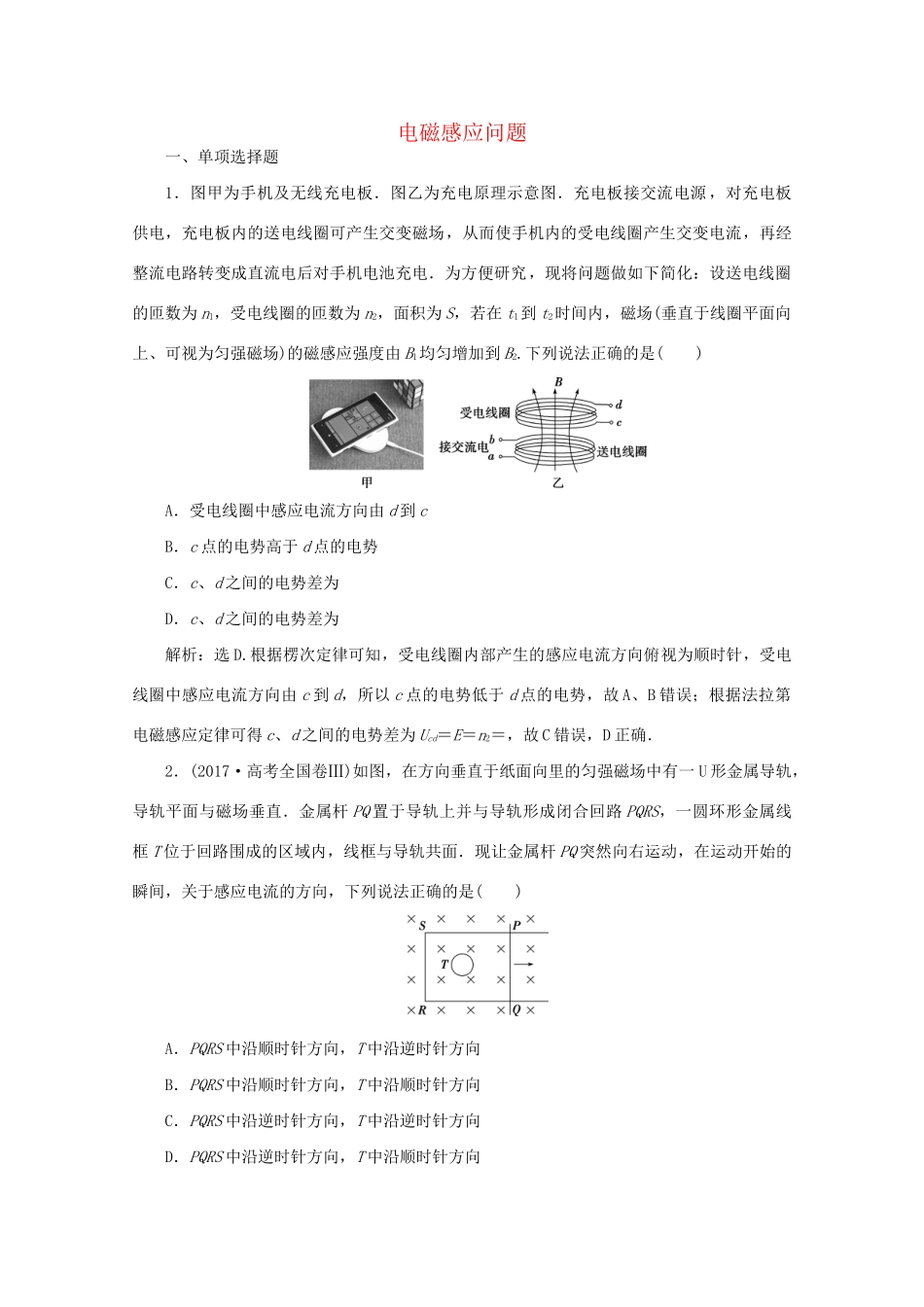

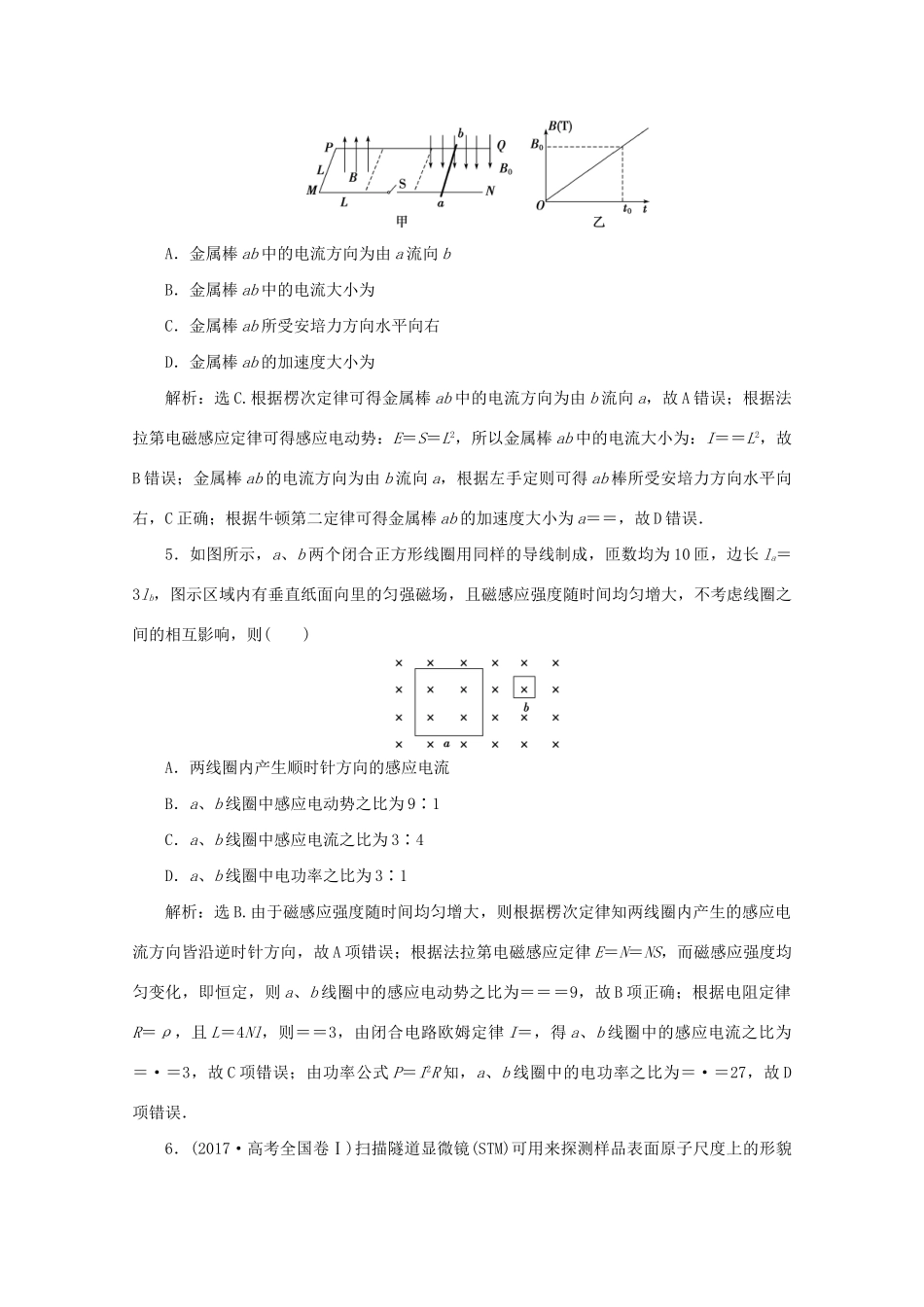

电磁感应问题一、单项选择题1．图甲为手机及无线充电板．图乙为充电原理示意图．充电板接交流电源，对充电板供电，充电板内的送电线圈可产生交变磁场，从而使手机内的受电线圈产生交变电流，再经整流电路转变成直流电后对手机电池充电．为方便研究，现将问题做如下简化：设送电线圈的匝数为n1，受电线圈的匝数为n2，面积为S，若在t1到t2时间内，磁场(垂直于线圈平面向上、可视为匀强磁场)的磁感应强度由B1均匀增加到B2.下列说法正确的是()A．受电线圈中感应电流方向由d到cB．c点的电势高于d点的电势C．c、d之间的电势差为D．c、d之间的电势差为解析：选D.根据楞次定律可知，受电线圈内部产生的感应电流方向俯视为顺时针，受电线圈中感应电流方向由c到d，所以c点的电势低于d点的电势，故A、B错误；根据法拉第电磁感应定律可得c、d之间的电势差为Ucd＝E＝n2＝，故C错误，D正确．2．(2017·高考全国卷Ⅲ)如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是()A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向解析：选D.金属杆PQ向右切割磁感线，根据右手定则可知PQRS中感应电流沿逆时针方向；原来T中的磁场方向垂直于纸面向里，金属杆PQ中的感应电流产生的磁场方向垂直于纸面向外，使得穿过T的磁通量减小，根据楞次定律可知T中产生顺时针方向的感应电流，综上所述，可知A、B、C项错误，D项正确．3．(2019·黄冈预测)如图，虚线P、Q、R间存在着磁感应强度大小相等，方向相反的匀强磁场，磁场方向均垂直于纸面，磁场宽度均为L.一等腰直角三角形导线框abc，ab边与bc边长度均为L，bc边与虚线边界垂直．现让线框沿bc方向以速度v匀速穿过磁场区域，从c点经过虚线P开始计时，以逆时针方向为导线框中感应电流i的正方向，则下列四个图象中能正确表示i－t图象的是()解析：选A.由右手定则可知导线框从左侧进入磁场时，感应电流方向为逆时针方向，即沿正方向，且逐渐增大，导线框刚好完全进入P、Q之间的瞬间，电流由正向最大值变为零，然后电流方向变为顺时针(即沿负方向)且逐渐增加，当导线框刚好完全进入Q、R之间的瞬间，电流由负向最大值变为零，然后电流方向变为逆时针且逐渐增加，当导线框离开磁场时，电流变为零，故A正确．4．如图甲中水平放置的U形光滑金属导轨NMPQ，MN接有开关S，导轨宽度为L，其电阻不计．在左侧边长为L的正方形区域存在方向竖直向上磁场B，其变化规律如图乙所示；中间一段没有磁场，右侧一段区域存在方向竖直向下的匀强磁场，其磁感应强度为B0，在该段导轨之间放有质量为m、电阻为R、长为L的金属棒ab.若在图乙所示的时刻关闭开关S，则在这一瞬间()A．金属棒ab中的电流方向为由a流向bB．金属棒ab中的电流大小为C．金属棒ab所受安培力方向水平向右D．金属棒ab的加速度大小为解析：选C.根据楞次定律可得金属棒ab中的电流方向为由b流向a，故A错误；根据法拉第电磁感应定律可得感应电动势：E＝S＝L2，所以金属棒ab中的电流大小为：I＝＝L2，故B错误；金属棒ab的电流方向为由b流向a，根据左手定则可得ab棒所受安培力方向水平向右，C正确；根据牛顿第二定律可得金属棒ab的加速度大小为a＝＝，故D错误．5．如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长la＝3lb，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶1解析：选B.由于磁感应强度随时间均匀增大，则根据楞次定律知两线圈内产生的感应电流方向皆沿逆时针方向，故A项错误；根据法拉第电磁感应定律E＝N＝NS，而磁感应强度均匀变化，即恒定，则a、b线圈中的感应电动势之比为...
