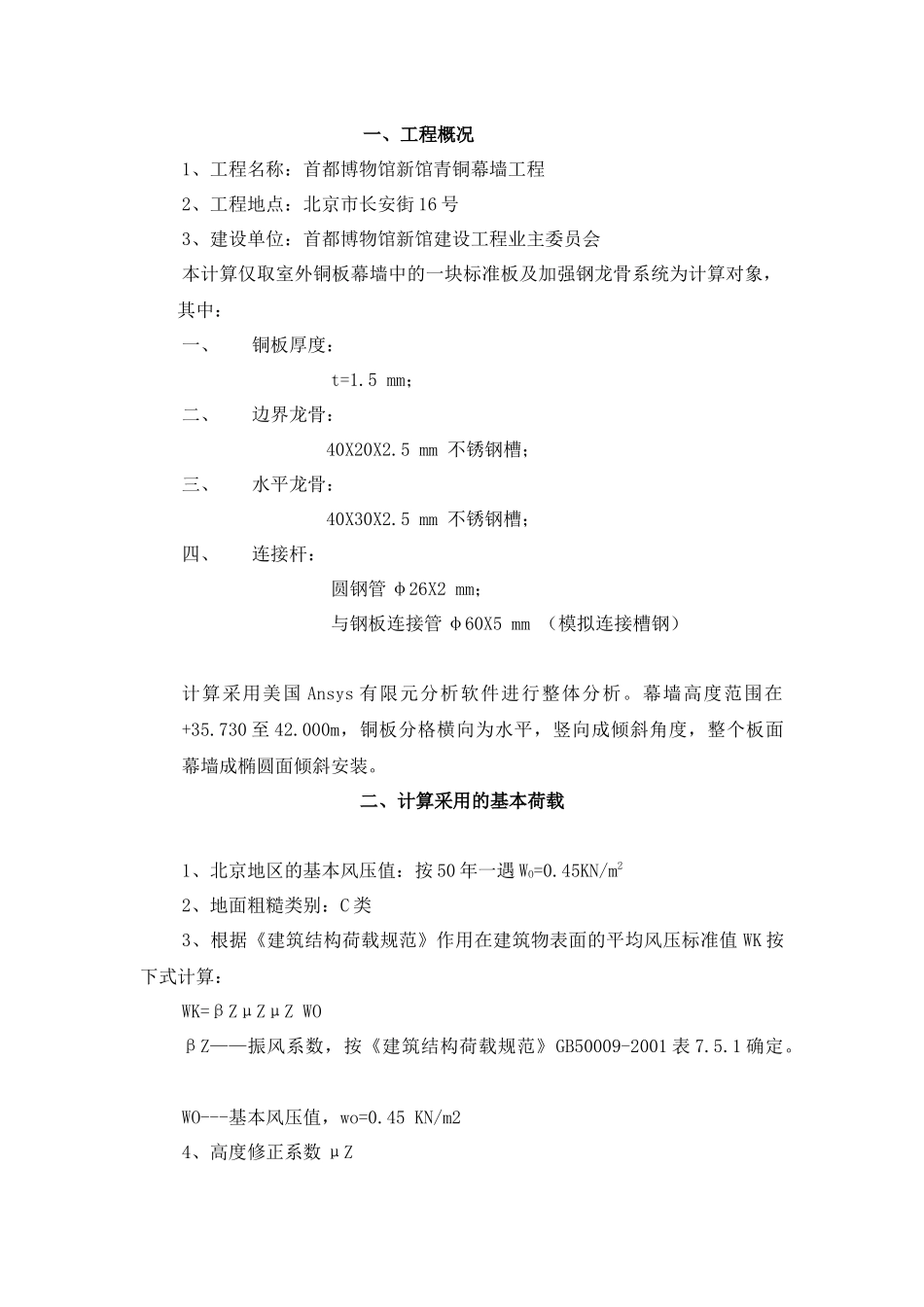

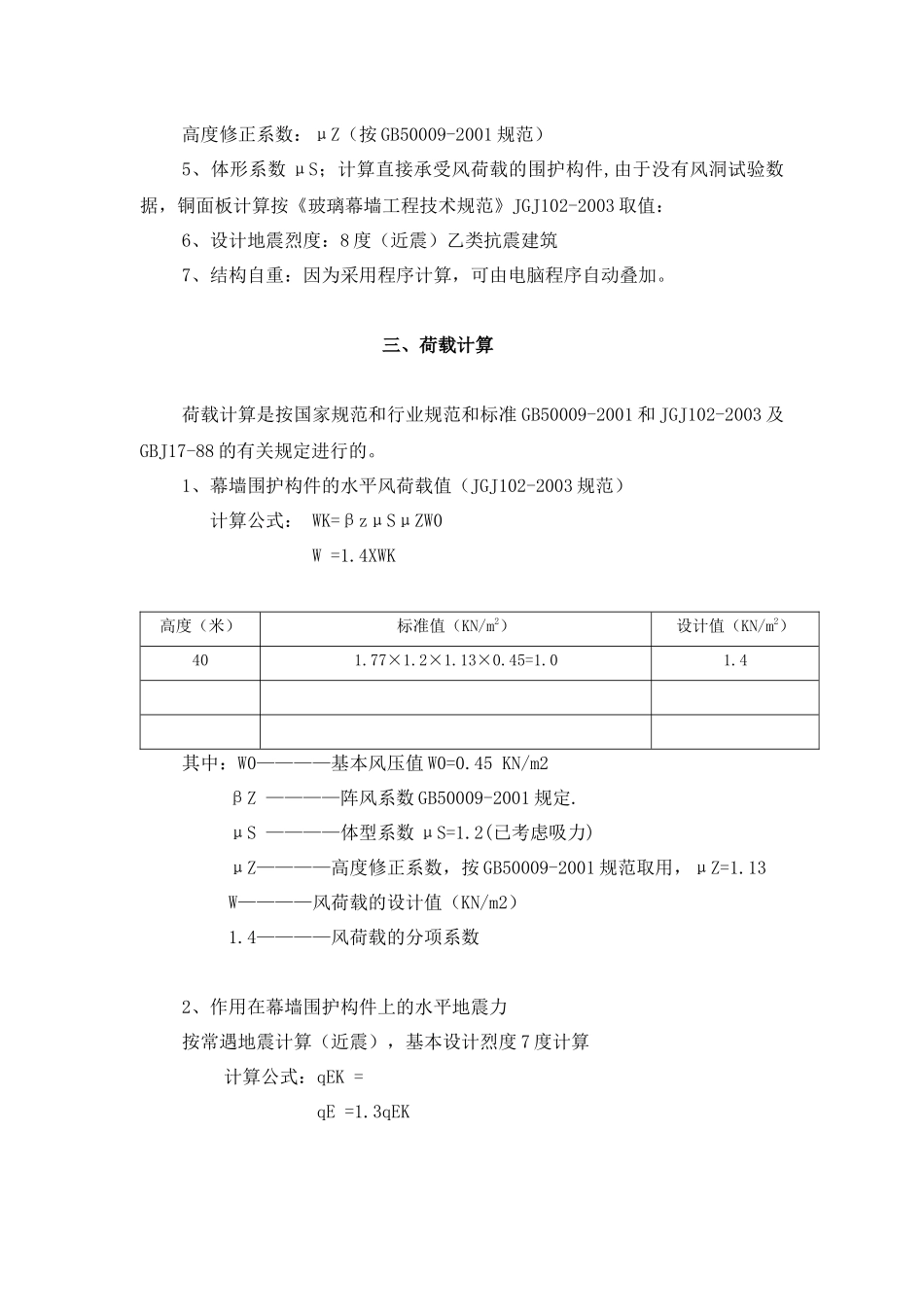

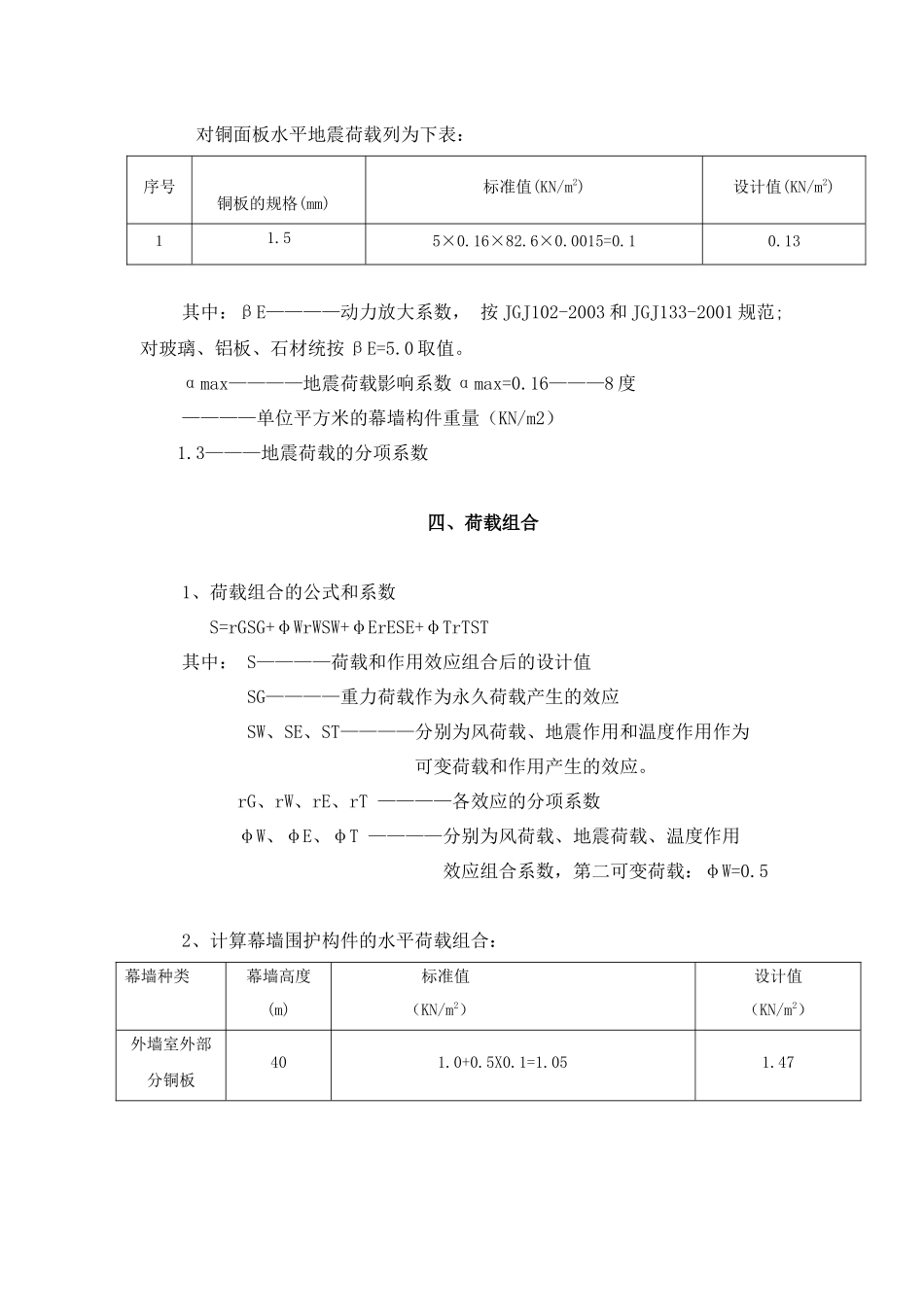

一、工程概况1、工程名称：首都博物馆新馆青铜幕墙工程2、工程地点：北京市长安街 16 号3、建设单位：首都博物馆新馆建设工程业主委员会本计算仅取室外铜板幕墙中的一块标准板及加强钢龙骨系统为计算对象，其中：一、铜板厚度： t=1.5 mm；二、边界龙骨：40X20X2.5 mm 不锈钢槽；三、水平龙骨：40X30X2.5 mm 不锈钢槽；四、连接杆：圆钢管 φ26X2 mm；与钢板连接管 φ60X5 mm （模拟连接槽钢）计算采用美国 Ansys 有限元分析软件进行整体分析。幕墙高度范围在+35.730 至 42.000m，铜板分格横向为水平，竖向成倾斜角度，整个板面幕墙成椭圆面倾斜安装。二、计算采用的基本荷载1、北京地区的基本风压值：按 50 年一遇 WO=0.45KN/m22、地面粗糙类别：C 类3、根据《建筑结构荷载规范》作用在建筑物表面的平均风压标准值 WK 按下式计算：WK=βZμZμZ WOβZ——振风系数，按《建筑结构荷载规范》GB50009-2001 表 7.5.1 确定。 WO---基本风压值，wo=0.45 KN/m24、高度修正系数 μZ高度修正系数：μZ（按 GB50009-2001 规范）5、体形系数 μS；计算直接承受风荷载的围护构件,由于没有风洞试验数据，铜面板计算按《玻璃幕墙工程技术规范》JGJ102-2003 取值：6、设计地震烈度：8 度（近震）乙类抗震建筑7、结构自重：因为采用程序计算，可由电脑程序自动叠加。三、荷载计算荷载计算是按国家规范和行业规范和标准 GB50009-2001 和 JGJ102-2003 及GBJ17-88 的有关规定进行的。1、幕墙围护构件的水平风荷载值（JGJ102-2003 规范） 计算公式： WK=βzμSμZW0 W =1.4XWK 高度（米）标准值（KN/m2）设计值（KN/m2）401.77×1.2×1.13×0.45=1.01.4其中：W0————基本风压值 W0=0.45 KN/m2 βZ ————阵风系数 GB50009-2001 规定. μS ————体型系数 μS=1.2(已考虑吸力) μZ————高度修正系数，按 GB50009-2001 规范取用，μZ=1.13 W————风荷载的设计值（KN/m2） 1.4————风荷载的分项系数2、作用在幕墙围护构件上的水平地震力按常遇地震计算（近震），基本设计烈度 7 度计算 计算公式：qEK = qE =1.3qEK 对铜面板水平地震荷载列为下表：序号铜板的规格(mm)标准值(KN/m2)设计值(KN/m2)１1.55×0.16×82.6×0.0015=0.10.13其中：βE————动力放大系数， 按 JGJ102-2003 和 JGJ133-2001 规范;对玻璃、铝板、石材统按 βE=5.0 取值。αmax————地震荷载影响系数...
