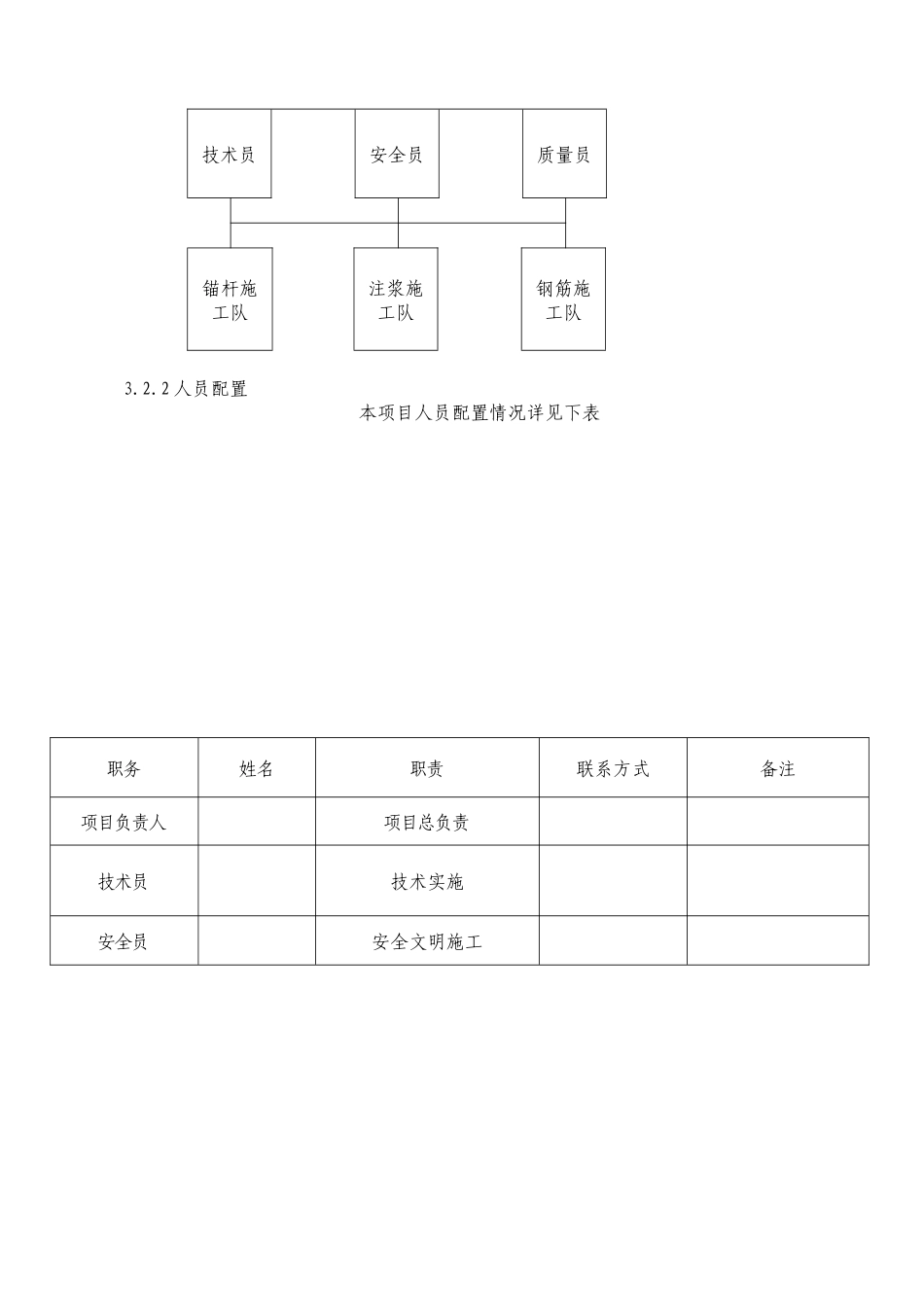

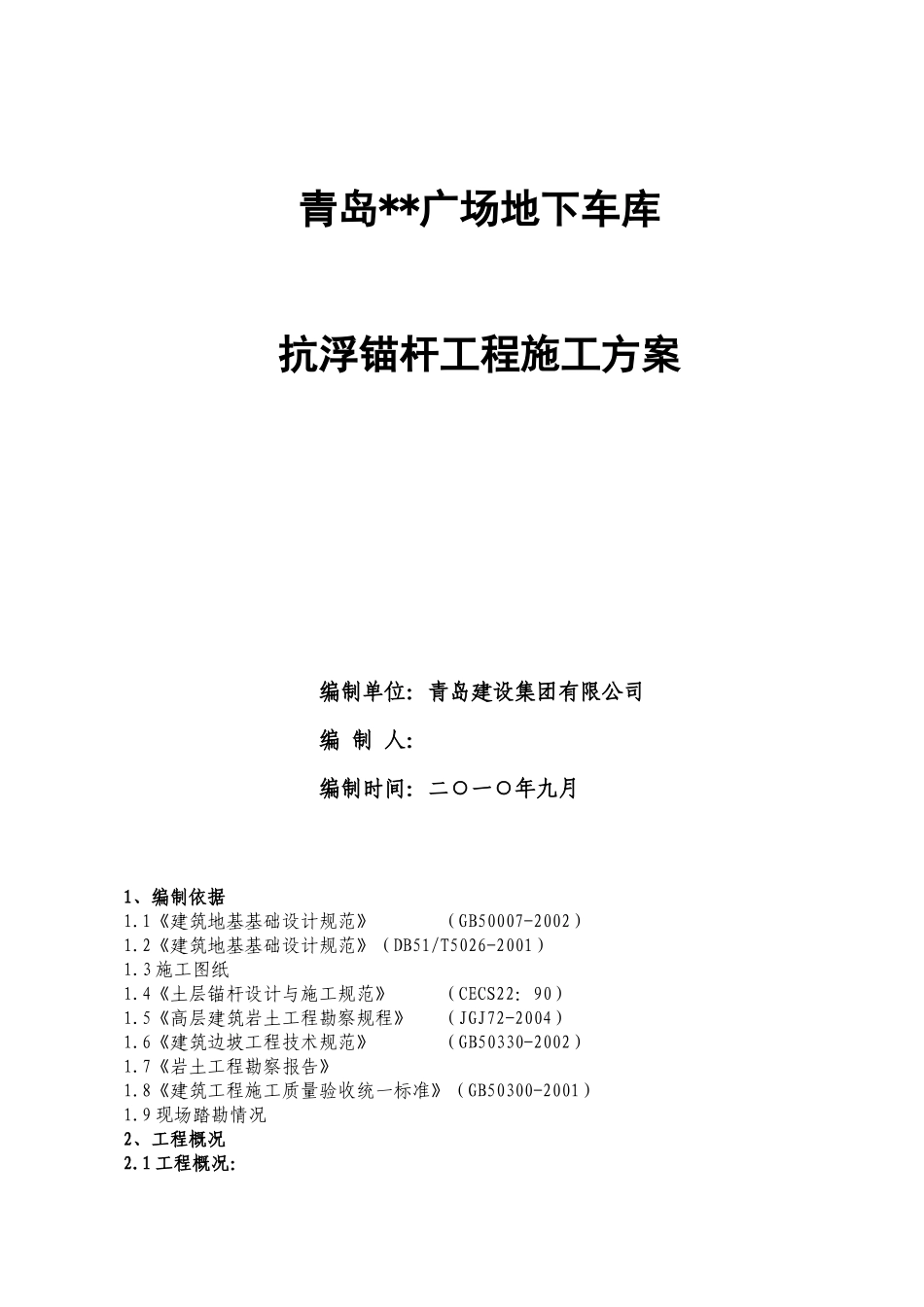

青岛**广场地下车库抗浮锚杆工程施工方案编制单位:青岛建设集团有限公司编 制 人:编制时间:二○一○年九月1、编制依据1.1《建筑地基基础设计规范》 (GB50007-2002)1.2《建筑地基基础设计规范》(DB51/T5026-2001)1.3 施工图纸1.4《土层锚杆设计与施工规范》 (CECS22:90)1.5《高层建筑岩土工程勘察规程》 (JGJ72-2004)1.6《建筑边坡工程技术规范》 (GB50330-2002)1.7《岩土工程勘察报告》 1.8《建筑工程施工质量验收统一标准》(GB50300-2001)1.9 现场踏勘情况2、工程概况2.1 工程概况:青岛**广场位于青岛市市南区,建筑面积 237062.05m2。 1B 区地下车库部分采用抗浮锚杆进行地下水抗浮施工,本方案为抗浮锚杆施工方案,设计要求锚杆有效锚固长度不小于分别为 3.5、4.5 米,。杆体材料为直径为 25、28 的三级钢,自由段锚固竖直方向为 770mm,水平为 350mm。注浆材料采用 М30 水泥砂浆,锚孔直径分别为 160、180mm。 2.2 设计概况根据施工图之内的设计要求:2.3.1 本工程建筑地基设计等级为甲级,锚杆抗拔力应通过现场锚杆试验已确定;2.3.2 岩石锚杆抗拔试验要点参照《建筑地基基础设计规范》附录 M 执行;2.3.3 本工程锚杆孔直径为 160、180,锚杆长度为㎜3.5、4.5m(含垫层厚度),单根锚杆抗拔力特征值为 Rt=400KN;2.3.4 锚杆孔采用 32.5 复合硅酸盐水泥,满足设计抗拔力的要求3 现场组织机构及主要人员、施工技术力量配置3.1 施工总目标3.1.1 质量目标 确保本工程全部达到国家现行的工程质量验收标准。工程一次性验收合格,高效、优质、快速地完成该工程施工。3.1.2 安全目标 安全目标为“三无、一杜绝、一创建”,即:无因工死亡事故、无火灾、无水灾事故;杜绝重伤事故,负伤率不超过 3‰,创建安全文明工地。3.2 施工部署3.2.1 施工组织机构 设立某小区抗浮锚杆工程现场管理部,按照项目法组织施工,对本工程项目实施组织管理。现场管理部组织机构,详见下图:项目经理部组织机构图**广场抗浮锚杆工程现场管理部项目经理技术负责技术员安全员质量员锚杆施工队注浆施工队钢筋施工队3.2.2 人员配置本项目人员配置情况详见下表职务姓名职责联系方式备注项目负责人项目总负责技术员 技术实施安全员安全文明施工4 总体施工方案及施工工期安排4.1 总体施工方案本工程采取合理安排、科学组织,样板领路、分区域施工,区域内流水线作业模式。4.2 施工工期安排本工程抗浮锚杆施...
