罗克韦尔PLC培训之——DeviceNet组态VIP专享

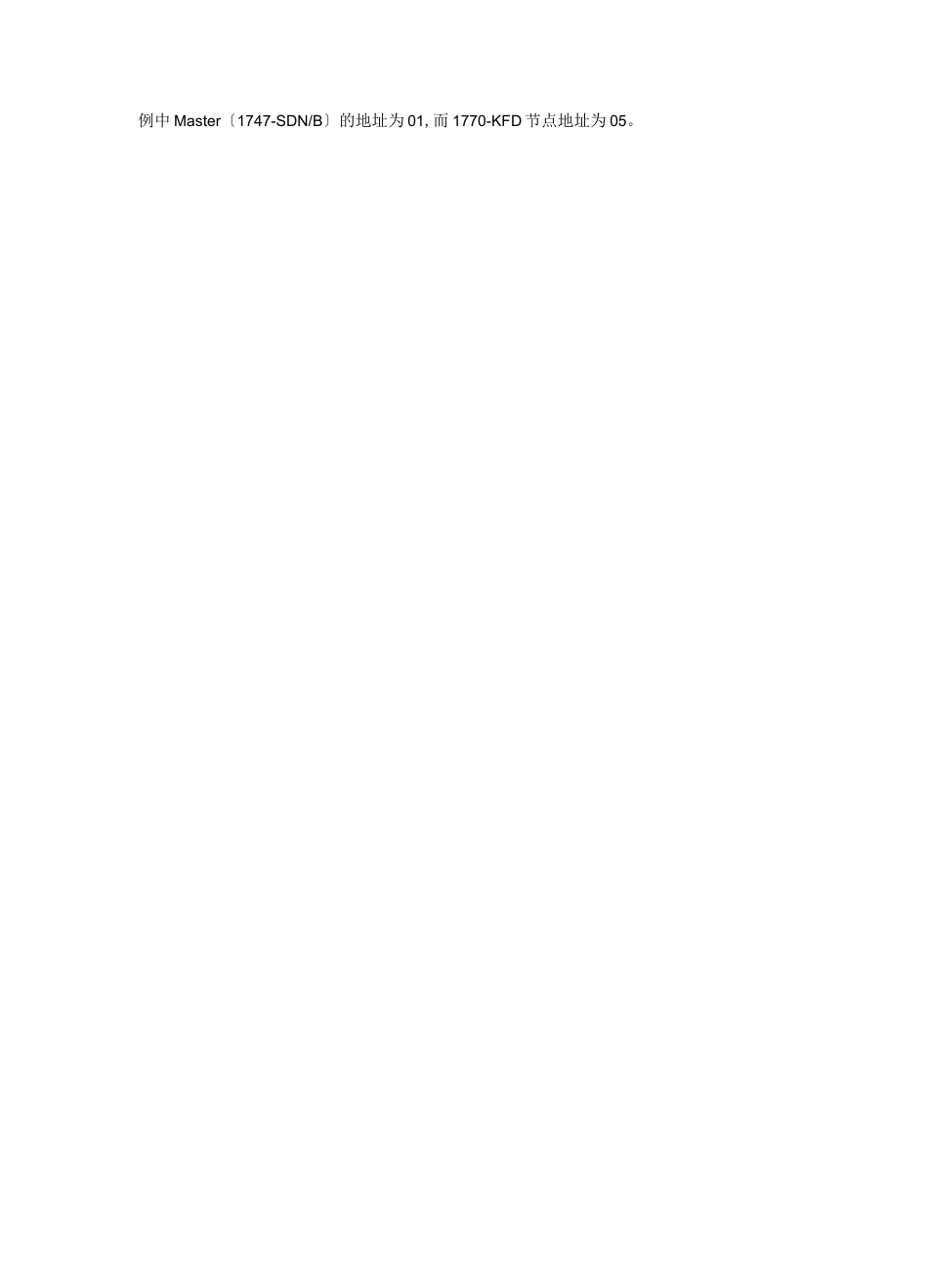

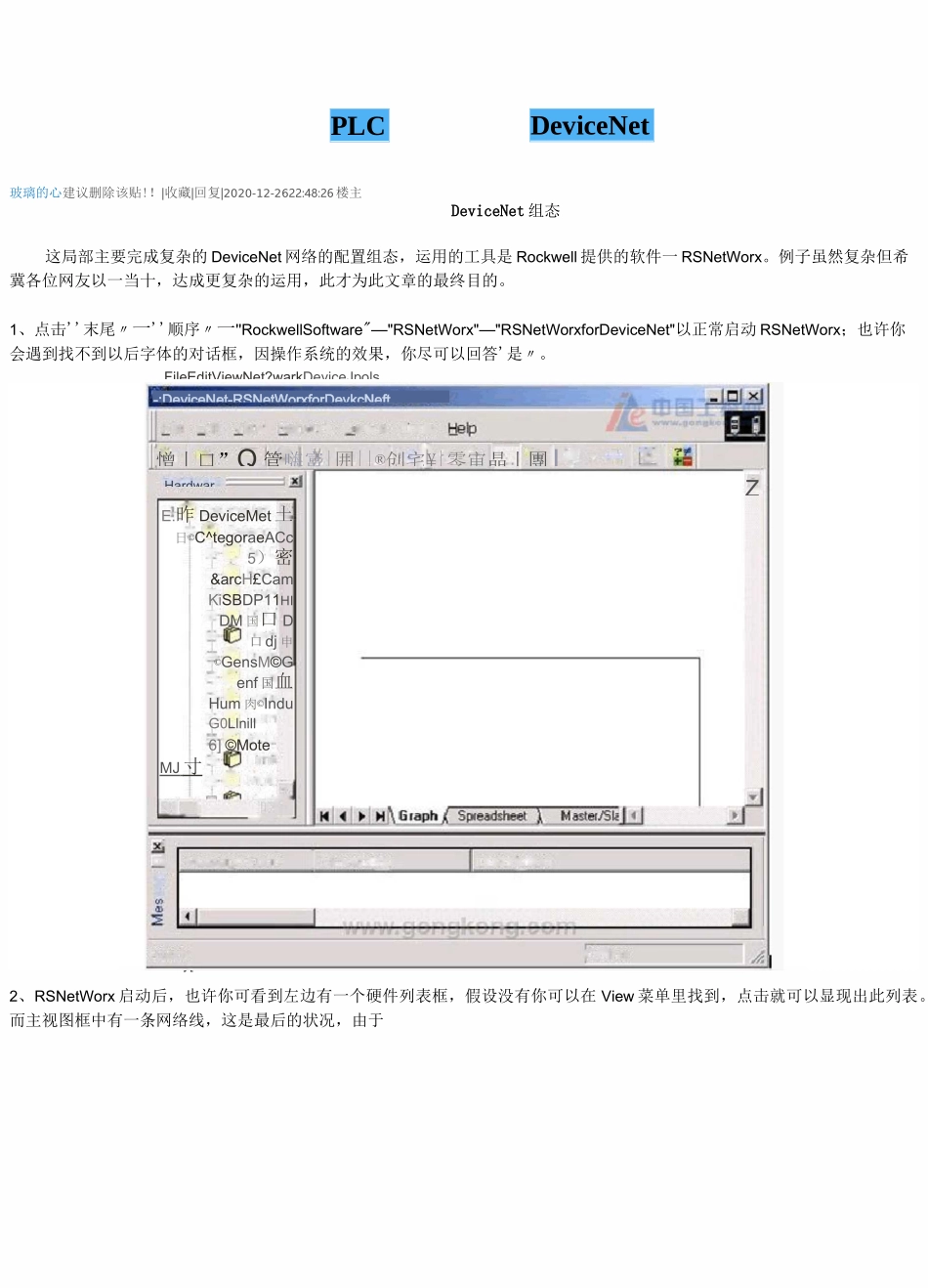

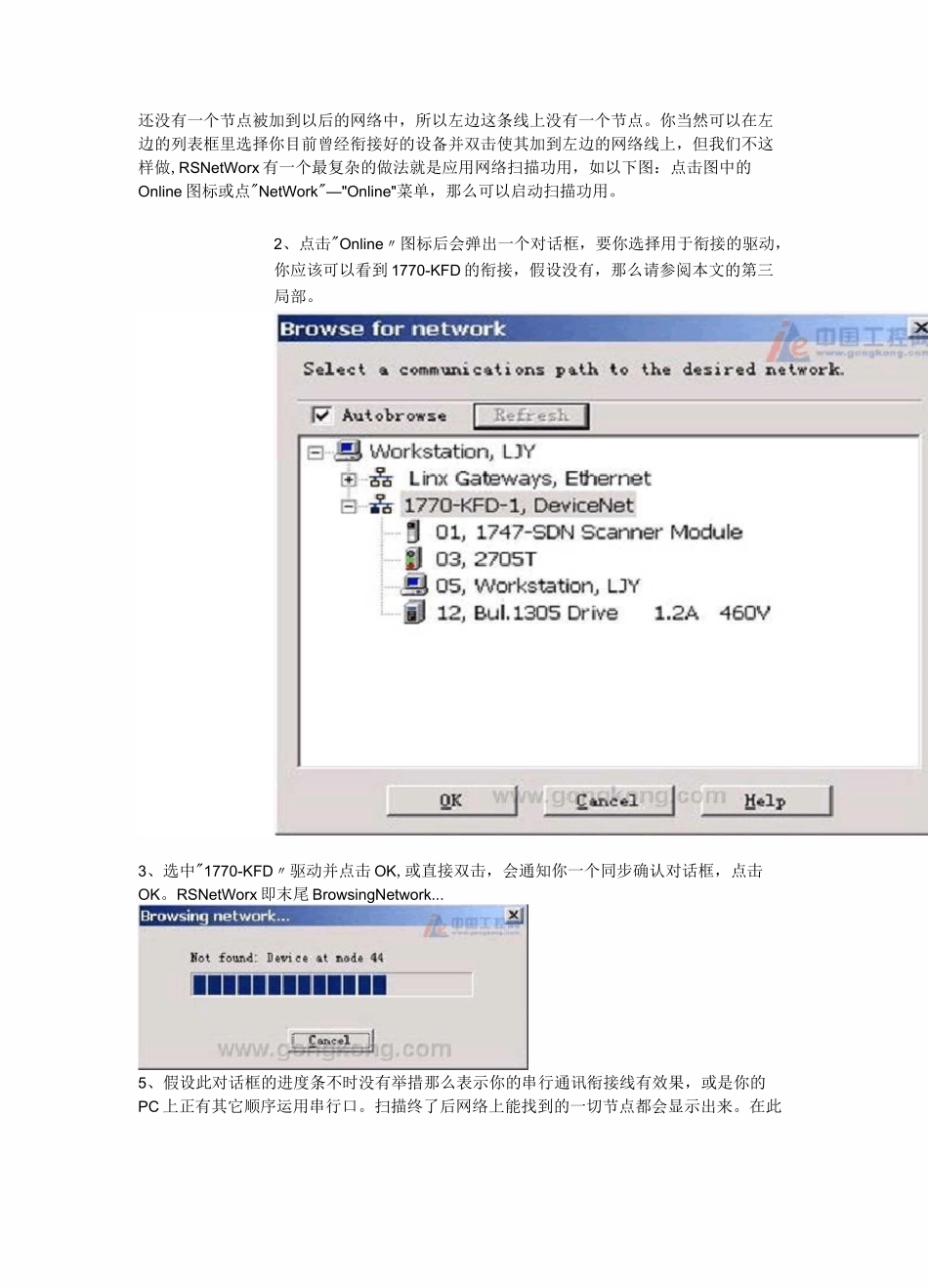

s□1Message 匚 odm|Timesta 叫 iDescr 甲 ttonr►「占夕宀祈一--|Ready[Offline玻璃的心建议删除该贴!！|收藏|回复|2020-12-2622:48:26 楼主DeviceNet 组态这局部主要完成复杂的 DeviceNet 网络的配置组态，运用的工具是 Rockwell 提供的软件一 RSNetWorx。例子虽然复杂但希冀各位网友以一当十，达成更复杂的运用，此才为此文章的最终目的。1、点击''末尾〃一''顺序〃一''RockwellSoftware"—"RSNetWorx"—"RSNetWorxforDeviceNet"以正常启动 RSNetWorx；也许你会遇到找不到以后字体的对话框，因操作系统的效果，你尽可以回答'是〃。2、RSNetWorx 启动后，也许你可看到左边有一个硬件列表框，假设没有你可以在 View 菜单里找到，点击就可以显现出此列表。而主视图框中有一条网络线，这是最后的状况，由于ZPLCHardwarDeviceNetFileEditViewNet?warkDeviceJpols憎丨口”Q 管嗨富|囲||®创宅¥|零审晶丨團 I-:DeviceNet-RSNetWorxforDevkcNeftE.昨 DeviceMet 土日©C^tegoraeACc5）密&arcH£CamKiSBDP11HIDM 国口 D口 dj 申©GensM©Genf 国血Hum 肉©InduG0Llnill6] ©MoteMJ 寸 还没有一个节点被加到以后的网络中，所以左边这条线上没有一个节点。你当然可以在左边的列表框里选择你目前曾经衔接好的设备并双击使其加到左边的网络线上，但我们不这样做,RSNetWorx 有一个最复杂的做法就是应用网络扫描功用，如以下图：点击图中的Online 图标或点"NetWork"—"Online"菜单，那么可以启动扫描功用。2、点击"Online〃图标后会弹出一个对话框，要你选择用于衔接的驱动，你应该可以看到 1770-KFD 的衔接，假设没有，那么请参阅本文的第三局部。3、选中"1770-KFD〃驱动并点击 OK,或直接双击，会通知你一个同步确认对话框，点击OK。RSNetWorx 即末尾 BrowsingNetwork...5、假设此对话框的进度条不时没有举措那么表示你的串行通讯衔接线有效果，或是你的PC 上正有其它顺序运用串行口。扫描终了后网络上能找到的一切节点都会显示出来。在此例中 Master〔1747-SDN/B〕的地址为 01,而 1770-KFD 节点地址为 05。6、双击其中的图标，可以检查节点的信息:General,Parameters,I/ODefaults,EDSFile。其中第一项可以清楚的知道供应商，及其它一些详细信息，参数局部可以显示此节点一切自身提供可访问的参数，这些参数依据属性的不同可以读写或只读。在第一次检查参数的时分提示''uploadordownload〃的时分最好是"upload"。7...
