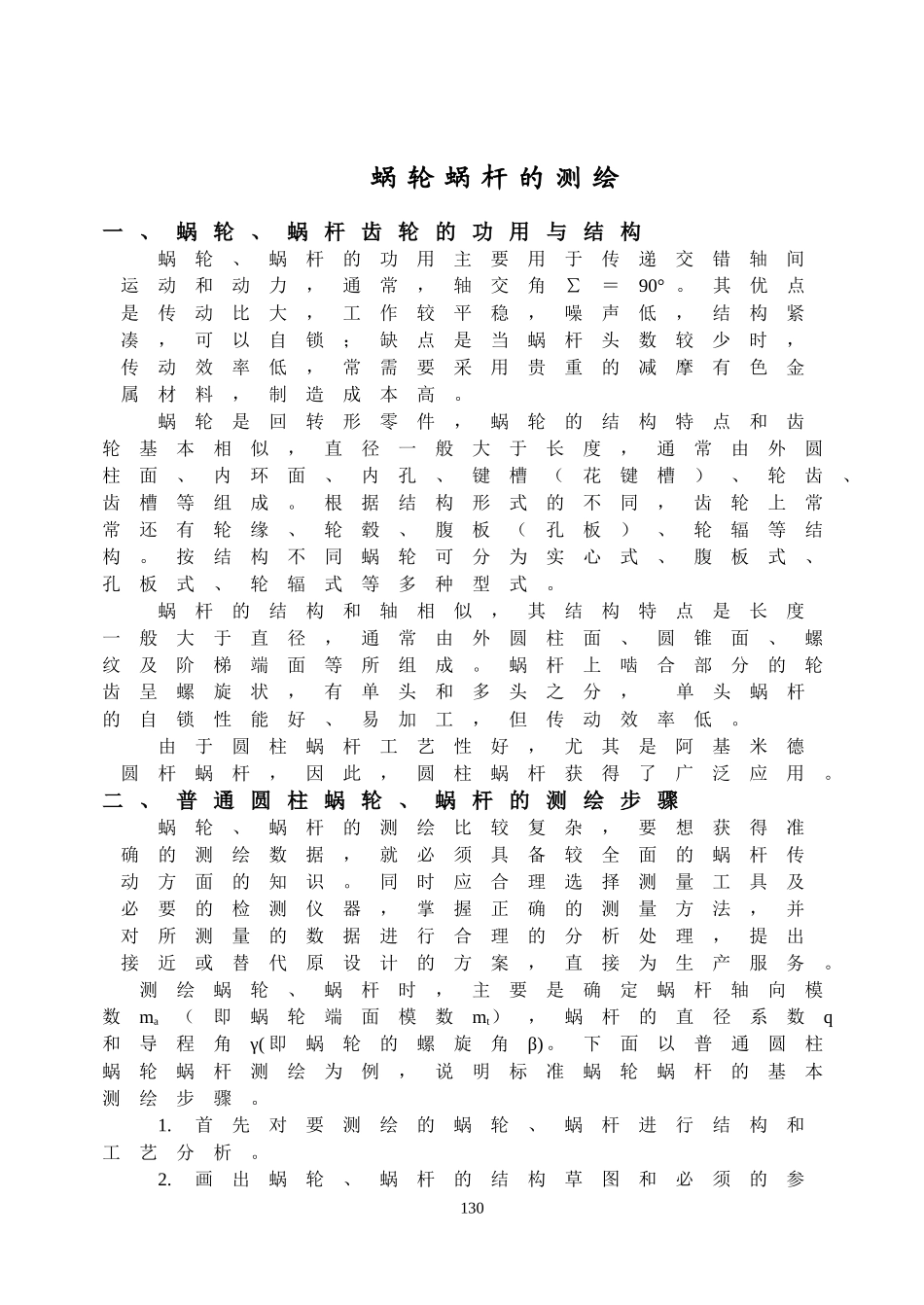

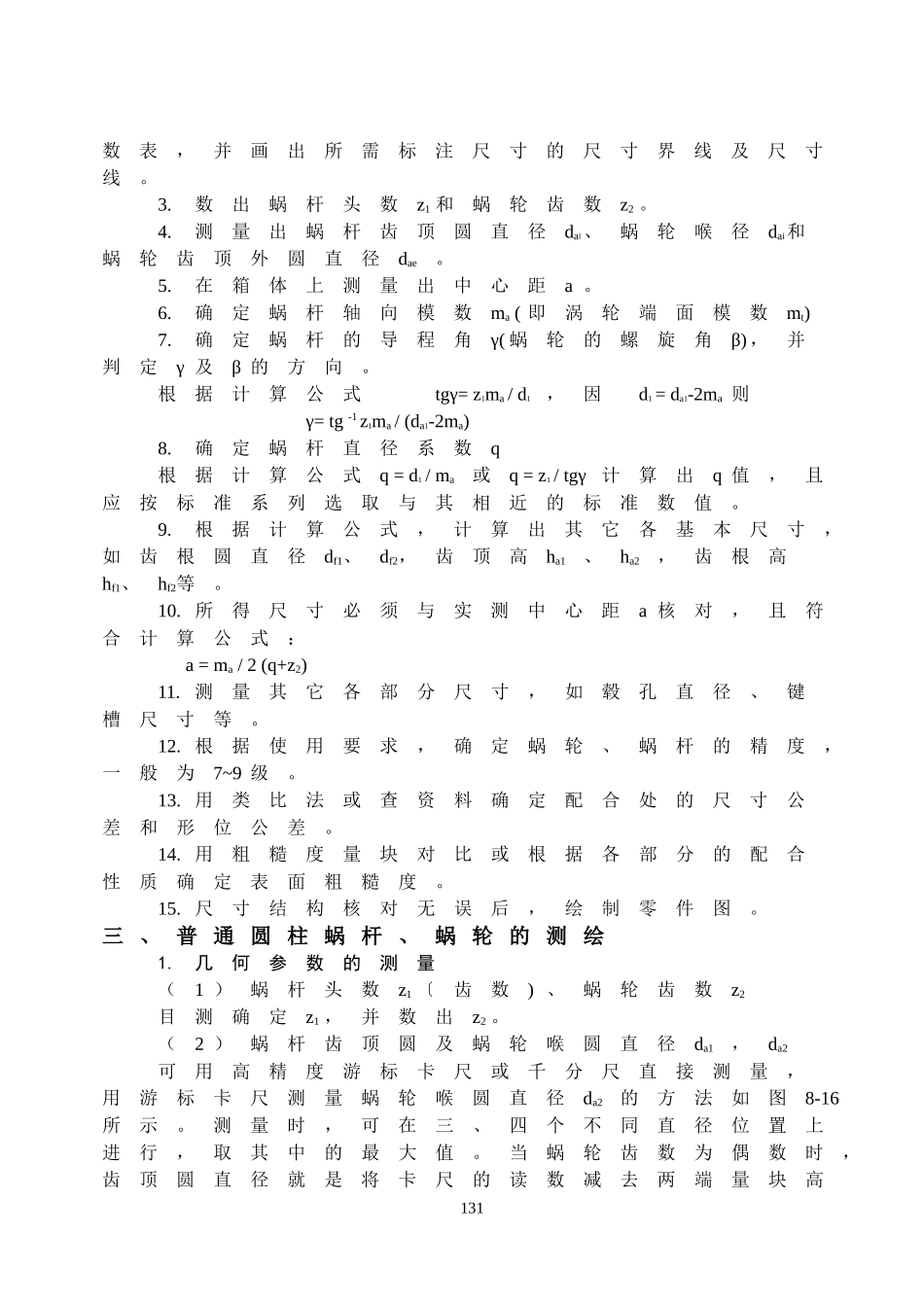

蜗轮蜗杆的测绘一、蜗轮、蜗杆齿轮的功用与结构蜗轮、蜗杆的功用主要用于传递交错轴间运动和动力，通常，轴交角∑＝90°。其优点是传动比大，工作较平稳，噪声低，结构紧凑，可以自锁；缺点是当蜗杆头数较少时，传动效率低，常需要采用贵重的减摩有色金属材料，制造成本高。蜗轮是回转形零件，蜗轮的结构特点和齿轮基本相似，直径一般大于长度，通常由外圆柱面、内环面、内孔、键槽（花键槽）、轮齿、齿槽等组成。根据结构形式的不同，齿轮上常常还有轮缘、轮毂、腹板（孔板）、轮辐等结构。按结构不同蜗轮可分为实心式、腹板式、孔板式、轮辐式等多种型式。蜗杆的结构和轴相似，其结构特点是长度一般大于直径，通常由外圆柱面、圆锥面、螺纹及阶梯端面等所组成。蜗杆上啮合部分的轮齿呈螺旋状，有单头和多头之分，单头蜗杆的自锁性能好、易加工，但传动效率低。由于圆柱蜗杆工艺性好，尤其是阿基米德圆杆蜗杆，因此，圆柱蜗杆获得了广泛应用。二、普通圆柱蜗轮、蜗杆的测绘步骤蜗轮、蜗杆的测绘比较复杂，要想获得准确的测绘数据，就必须具备较全面的蜗杆传动方面的知识。同时应合理选择测量工具及必要的检测仪器，掌握正确的测量方法，并对所测量的数据进行合理的分析处理，提出接近或替代原设计的方案，直接为生产服务。测绘蜗轮、蜗杆时，主要是确定蜗杆轴向模数ma（即蜗轮端面模数mt），蜗杆的直径系数q和导程角γ(即蜗轮的螺旋角β)。下面以普通圆柱蜗轮蜗杆测绘为例，说明标准蜗轮蜗杆的基本测绘步骤。1.首先对要测绘的蜗轮、蜗杆进行结构和工艺分析。2.画出蜗轮、蜗杆的结构草图和必须的参130数表，并画出所需标注尺寸的尺寸界线及尺寸线。3.数出蜗杆头数z1和蜗轮齿数z2。4.测量出蜗杆齿顶圆直径dal、蜗轮喉径dai和蜗轮齿顶外圆直径dae。5.在箱体上测量出中心距a。6.确定蜗杆轴向模数ma(即涡轮端面模数mt)7.确定蜗杆的导程角γ(蜗轮的螺旋角β)，并判定γ及β的方向。根据计算公式tgγ=z1ma/d1，因d1=da1-2ma则γ=tg-1z1ma/(da1-2ma)8.确定蜗杆直径系数q根据计算公式q=d1/ma或q=z1/tgγ计算出q值，且应按标准系列选取与其相近的标准数值。9.根据计算公式，计算出其它各基本尺寸，如齿根圆直径df1、df2，齿顶高ha1、ha2，齿根高hf1、hf2等。10.所得尺寸必须与实测中心距a核对，且符合计算公式：a=ma/2(q+z2)11.测量其它各部分尺寸，如毂孔直径、键槽尺寸等。12.根据使用要求，确定蜗轮、蜗杆的精度，一般为7~9级。13.用类比法或查资料确定配合处的尺寸公差和形位公差。14.用粗糙度量块对比或根据各部分的配合性质确定表面粗糙度。15.尺寸结构核对无误后，绘制零件图。三、普通圆柱蜗杆、蜗轮的测绘1.几何参数的测量（1）蜗杆头数z1〔齿数)、蜗轮齿数z2目测确定z1，并数出z2。（2）蜗杆齿顶圆及蜗轮喉圆直径da1，da2可用高精度游标卡尺或千分尺直接测量，用游标卡尺测量蜗轮喉圆直径da2的方法如图8-16所示。测量时，可在三、四个不同直径位置上进行，取其中的最大值。当蜗轮齿数为偶数时，齿顶圆直径就是将卡尺的读数减去两端量块高131度之和，当蜗轮的齿数为奇数时，可按圆柱齿轮奇数齿所介绍的方法进行。（3）蜗杆齿高hl蜗杆齿高hl可按以下方法测量：①用高精度游标卡尺的深度尺或其他深度测量工具直接测量蜗杆齿高，如图8-17所示。132图8-16蜗轮喉圆直径da2的测量图8-17蜗杆齿高hl的测量②用游标卡尺测量蜗杆的齿顶圆直径da1＇和蜗杆齿根圆直径df1＇，并按下式计算：（4）蜗杆轴向齿距pz＇测量蜗杆轴向齿距pz＇可以用直尺或游标卡尺在蜗杆的齿顶圆柱上沿轴向直接测量，如图8-18所示。为了精确起见，最好多跨几个轴向齿距，然后将所测得的数除以跨齿数，就是蜗杆的轴向齿距。（5）蜗杆齿形角α蜗杆齿形角可用角度尺或齿形样板在蜗杆的轴向剖面和法向剖面内测量，将两个剖面的数值都记录下来，作确定参数时的参考。也可以用不同齿形角的蜗轮滚刀插入齿部作比较来判断。（6）蜗杆副中心距ａ＇蜗杆副中心距的测量对蜗杆传动啮合参数的确定以及对校核所定参数的正确性都是很重133图8-18蜗杆轴向齿距的测量要的。因此，应该仔细测量，力求精确。需要注意的是：只有当根据测绘的...
