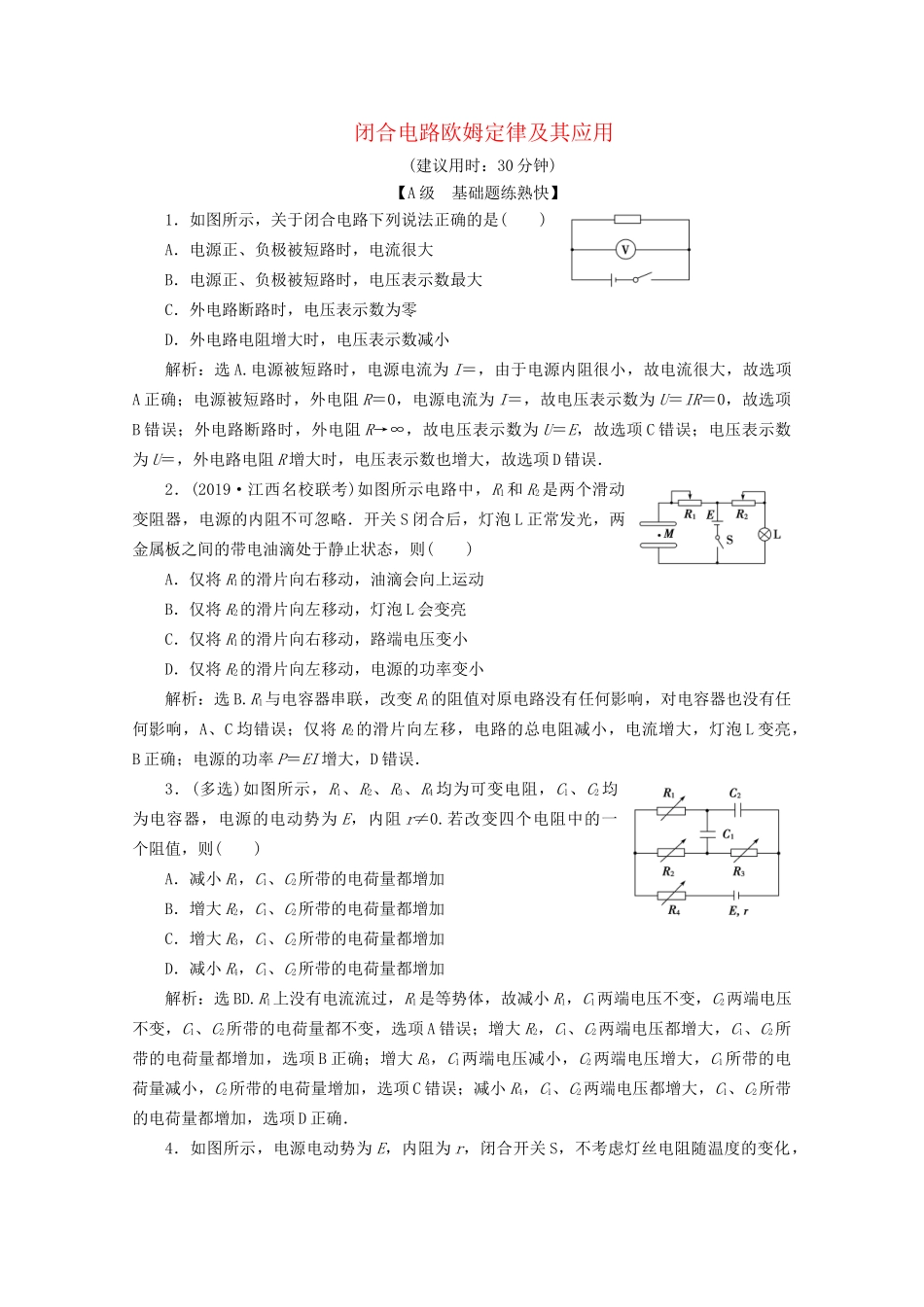

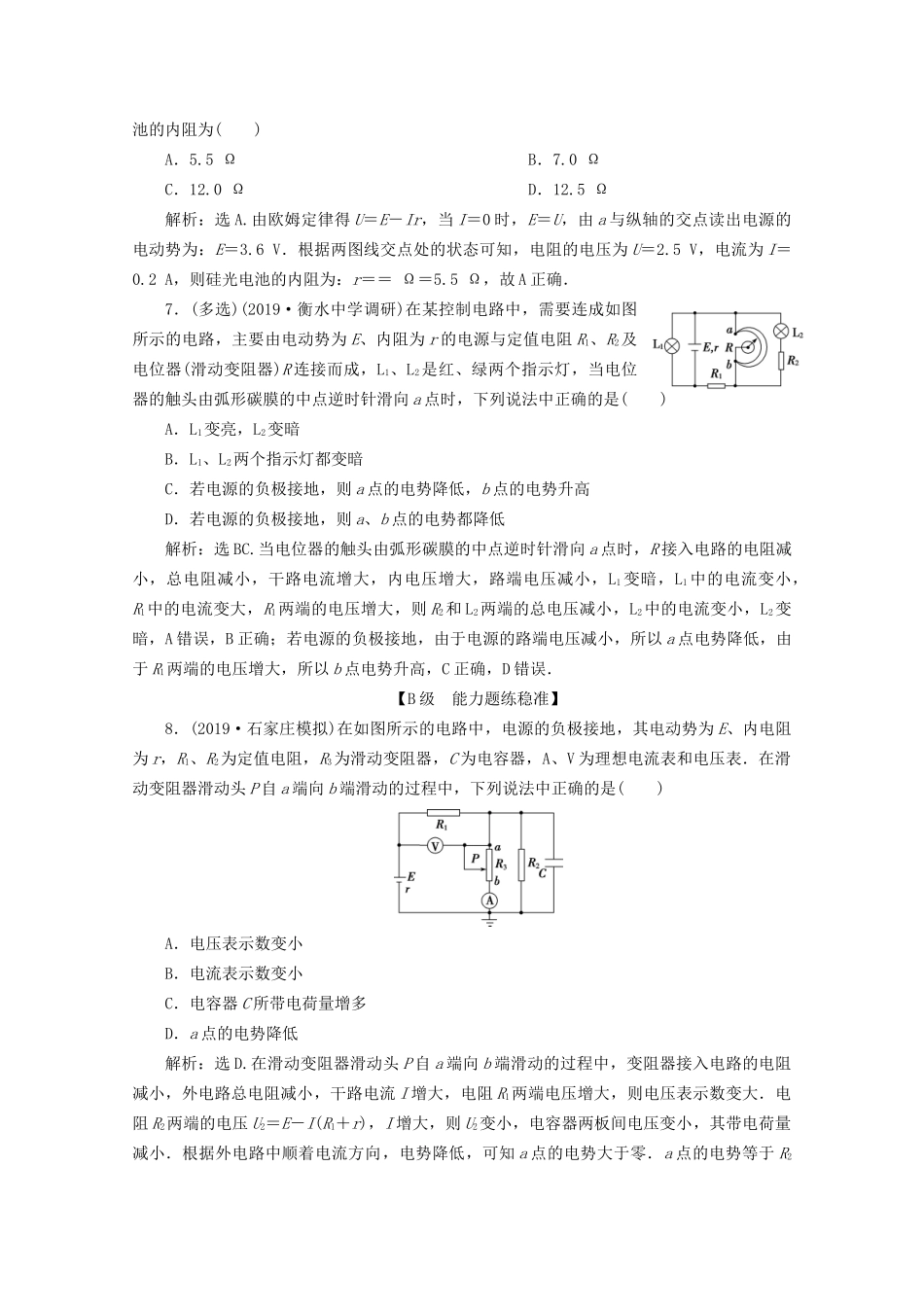

闭合电路欧姆定律及其应用(建议用时：30分钟)【A级基础题练熟快】1．如图所示，关于闭合电路下列说法正确的是()A．电源正、负极被短路时，电流很大B．电源正、负极被短路时，电压表示数最大C．外电路断路时，电压表示数为零D．外电路电阻增大时，电压表示数减小解析：选A.电源被短路时，电源电流为I＝，由于电源内阻很小，故电流很大，故选项A正确；电源被短路时，外电阻R＝0，电源电流为I＝，故电压表示数为U＝IR＝0，故选项B错误；外电路断路时，外电阻R→∞，故电压表示数为U＝E，故选项C错误；电压表示数为U＝，外电路电阻R增大时，电压表示数也增大，故选项D错误．2．(2019·江西名校联考)如图所示电路中，R1和R2是两个滑动变阻器，电源的内阻不可忽略．开关S闭合后，灯泡L正常发光，两金属板之间的带电油滴处于静止状态，则()A．仅将R1的滑片向右移动，油滴会向上运动B．仅将R2的滑片向左移动，灯泡L会变亮C．仅将R1的滑片向右移动，路端电压变小D．仅将R2的滑片向左移动，电源的功率变小解析：选B.R1与电容器串联，改变R1的阻值对原电路没有任何影响，对电容器也没有任何影响，A、C均错误；仅将R2的滑片向左移，电路的总电阻减小，电流增大，灯泡L变亮，B正确；电源的功率P＝EI增大，D错误．3．(多选)如图所示，R1、R2、R3、R4均为可变电阻，C1、C2均为电容器，电源的电动势为E，内阻r≠0.若改变四个电阻中的一个阻值，则()A．减小R1，C1、C2所带的电荷量都增加B．增大R2，C1、C2所带的电荷量都增加C．增大R3，C1、C2所带的电荷量都增加D．减小R4，C1、C2所带的电荷量都增加解析：选BD.R1上没有电流流过，R1是等势体，故减小R1，C1两端电压不变，C2两端电压不变，C1、C2所带的电荷量都不变，选项A错误；增大R2，C1、C2两端电压都增大，C1、C2所带的电荷量都增加，选项B正确；增大R3，C1两端电压减小，C2两端电压增大，C1所带的电荷量减小，C2所带的电荷量增加，选项C错误；减小R4，C1、C2两端电压都增大，C1、C2所带的电荷量都增加，选项D正确．4．如图所示，电源电动势为E，内阻为r，闭合开关S，不考虑灯丝电阻随温度的变化，电流表、电压表均为理想电表，当滑动变阻器的滑片由左端向右端滑动时，下列说法正确的是()A．电流表读数减小，小灯泡L1变暗B．电压表读数变大C．电流表读数增大，小灯泡L2变暗D．电容器所带电荷量增大解析：选B.将滑动变阻器的滑片由左端向右端滑动时，变阻器接入电路的电阻增大，其与小灯泡L1并联的电阻增大，外电路总电阻增大，电流表读数减小，小灯泡L2变暗，路端电压U＝E－Ir增大，电压表的读数变大，选项B正确，C错误；小灯泡L1两端的电压U1＝E－I(r＋RL2)增大，通过小灯泡L1的电流变大，小灯泡L1变亮，选项A错误；通过小灯泡L2的电流减小，小灯泡L2两端电压变小，与小灯泡L2并联的电容器两端电压减小，由Q＝CU可得电容器所带电荷量减小，选项D错误．5．(多选)(2016·高考上海卷)如图所示电路中，电源内阻忽略不计．闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中()A．U先变大后变小B．I先变小后变大C．U与I比值先变大后变小D．U变化量与I变化量比值等于R3解析：选BC.由题可知，电源内阻不计，因此电压表的示数就等于电源的电动势，即电压表的示数总是不变的，选项A错误；在滑动变阻器的滑片滑动过程中，电阻R1接入电路的阻值先变大后变小，而电路两端的电压不变，所以电流表示数先变小后变大，选项B正确；U与I比值先变大后变小，选项C正确；由于电压表示数没有变化，所以选项D错误．6．(2019·南阳一中模拟)硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图象(电池内阻不是常数)，图线b是某电阻R的U－I图象．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为()A．5.5ΩB．7.0ΩC．12.0ΩD．12.5Ω解析：选A.由欧姆定律得U＝E－Ir，当I＝0时，E＝U，由a与纵轴的交点读出电源的电动势为：E＝3.6V．根据两图线交点处的状态可知，电阻的电压为U＝2.5V，电流为I＝0.2A，则硅光电池的内阻为：r＝＝Ω＝5.5Ω，故A正确．7．(多选)(2019·...
