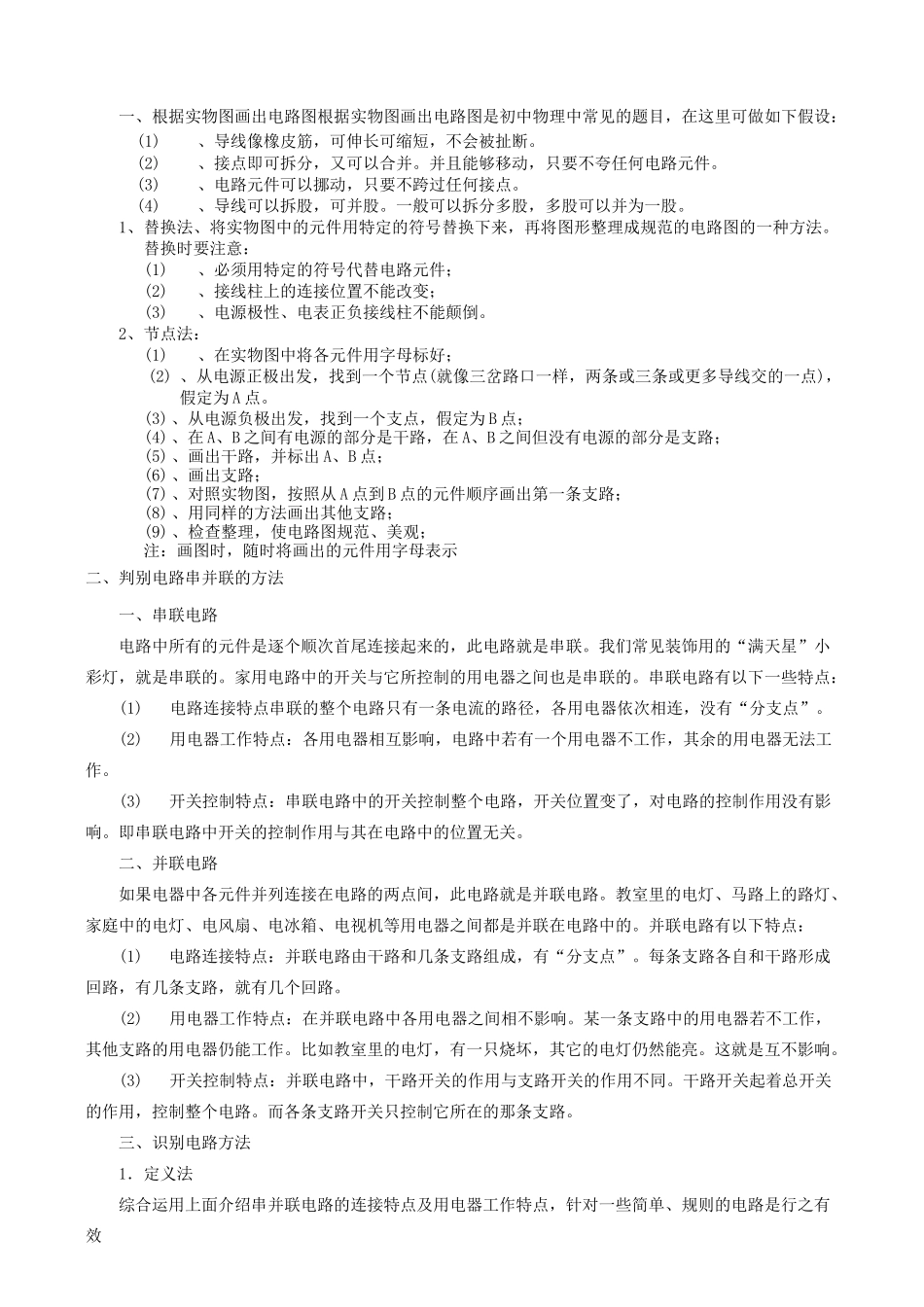

一、根据实物图画出电路图根据实物图画出电路图是初中物理中常见的题目，在这里可做如下假设：(1)、导线像橡皮筋，可伸长可缩短，不会被扯断。(2)、接点即可拆分，又可以合并。并且能够移动，只要不夸任何电路元件。(3)、电路元件可以挪动，只要不跨过任何接点。(4)、导线可以拆股，可并股。一般可以拆分多股，多股可以并为一股。1、替换法、将实物图中的元件用特定的符号替换下来，再将图形整理成规范的电路图的一种方法。替换时要注意：(1)、必须用特定的符号代替电路元件；(2)、接线柱上的连接位置不能改变；(3)、电源极性、电表正负接线柱不能颠倒。2、节点法：(1)、在实物图中将各元件用字母标好；(2) 、从电源正极出发，找到一个节点(就像三岔路口一样，两条或三条或更多导线交的一点)，假定为 A 点。(3) 、从电源负极出发，找到一个支点，假定为 B 点；(4) 、在 A、B 之间有电源的部分是干路，在 A、B 之间但没有电源的部分是支路；(5) 、画出干路，并标出 A、B 点；(6) 、画出支路；(7) 、对照实物图，按照从 A 点到 B 点的元件顺序画出第一条支路；(8) 、用同样的方法画出其他支路；(9) 、检查整理，使电路图规范、美观；注：画图时，随时将画出的元件用字母表示二、判别电路串并联的方法一、串联电路电路中所有的元件是逐个顺次首尾连接起来的，此电路就是串联。我们常见装饰用的“满天星”小彩灯，就是串联的。家用电路中的开关与它所控制的用电器之间也是串联的。串联电路有以下一些特点：(1)电路连接特点串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。(2)用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。(3)开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。二、并联电路如果电器中各元件并列连接在电路的两点间，此电路就是并联电路。教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的。并联电路有以下特点：(1)电路连接特点：并联电路由干路和几条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。(2)用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用电器若不工作，其他支路的用电器仍能工作。比如教室里的电灯，有一只烧坏，其它的电灯仍然能...
