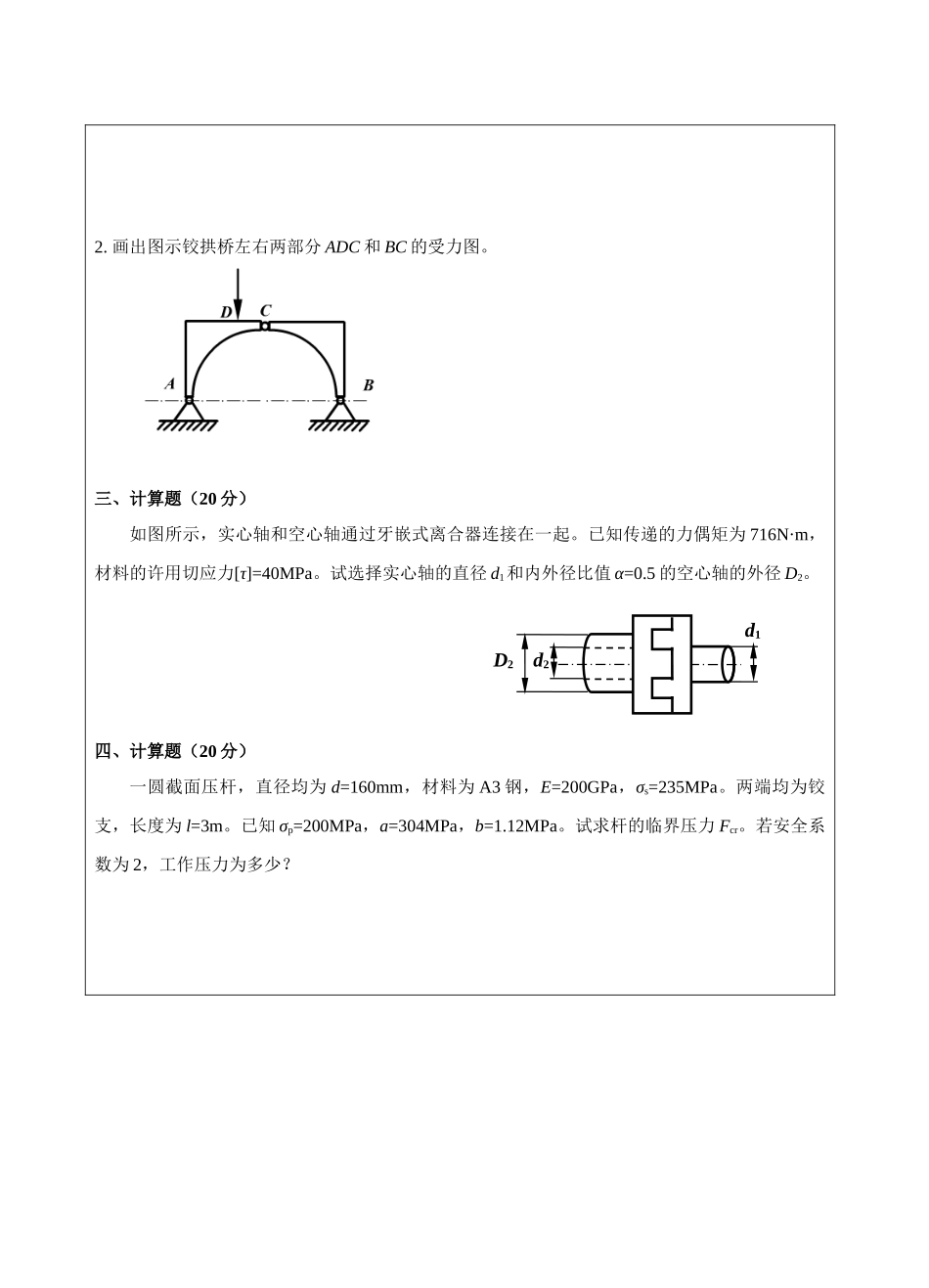

成人教育&网络教育 20XX 年 9 月课程考试试题学习中心: 命题老师 课程: 工程力学 考试时间 100 分钟 考试形式:开√ 闭□ A 卷□ B 卷√ 学号姓名考试日期 年 月 日一、填空题(每空 3 分,共 30 分)1. 作用于刚体上三个相互平衡的力,若其中任何两个力的作用线相交于一点,则其余一个力的作用线必定 。2. 原长为 100mm 的试件,拉断后的长度为 128mm,材料的断后伸长率(或延伸率) δ 是 。3. 图示连接件,铆钉的剪切应力为 ,挤压应力为 。4. 圆轴扭转时,横截面上的切应力的方向与半径 。离圆心最远处切应力 。5. 通常情况下,梁的内力包括剪力和 ,平面刚架的内力包括剪力、弯矩和 。6. 通过弯矩和扭矩表示第三强度理论的强度条件时,即,这一公式对构件横截面形状的要求是 。7. 若某压杆的柔度满足,则计算该压杆的临界应力公式是 。二、作图题(每小题 15 分,共 30 分)1. 试绘出图示梁的剪力图和弯矩图。FdFttFaaaF2. 画出图示铰拱桥左右两部分 ADC 和 BC 的受力图。三、计算题(20 分)如图所示,实心轴和空心轴通过牙嵌式离合器连接在一起。已知传递的力偶矩为 716N·m,材料的许用切应力[τ]=40MPa。试选择实心轴的直径 d1和内外径比值 α=0.5 的空心轴的外径 D2。四、计算题(20 分)一圆截面压杆,直径均为 d=160mm,材料为 A3 钢,E=200GPa,σs=235MPa。两端均为铰支,长度为 l=3m。已知 σp=200MPa,a=304MPa,b=1.12MPa。试求杆的临界压力 Fcr。若安全系数为 2,工作压力为多少?d1D2d2
