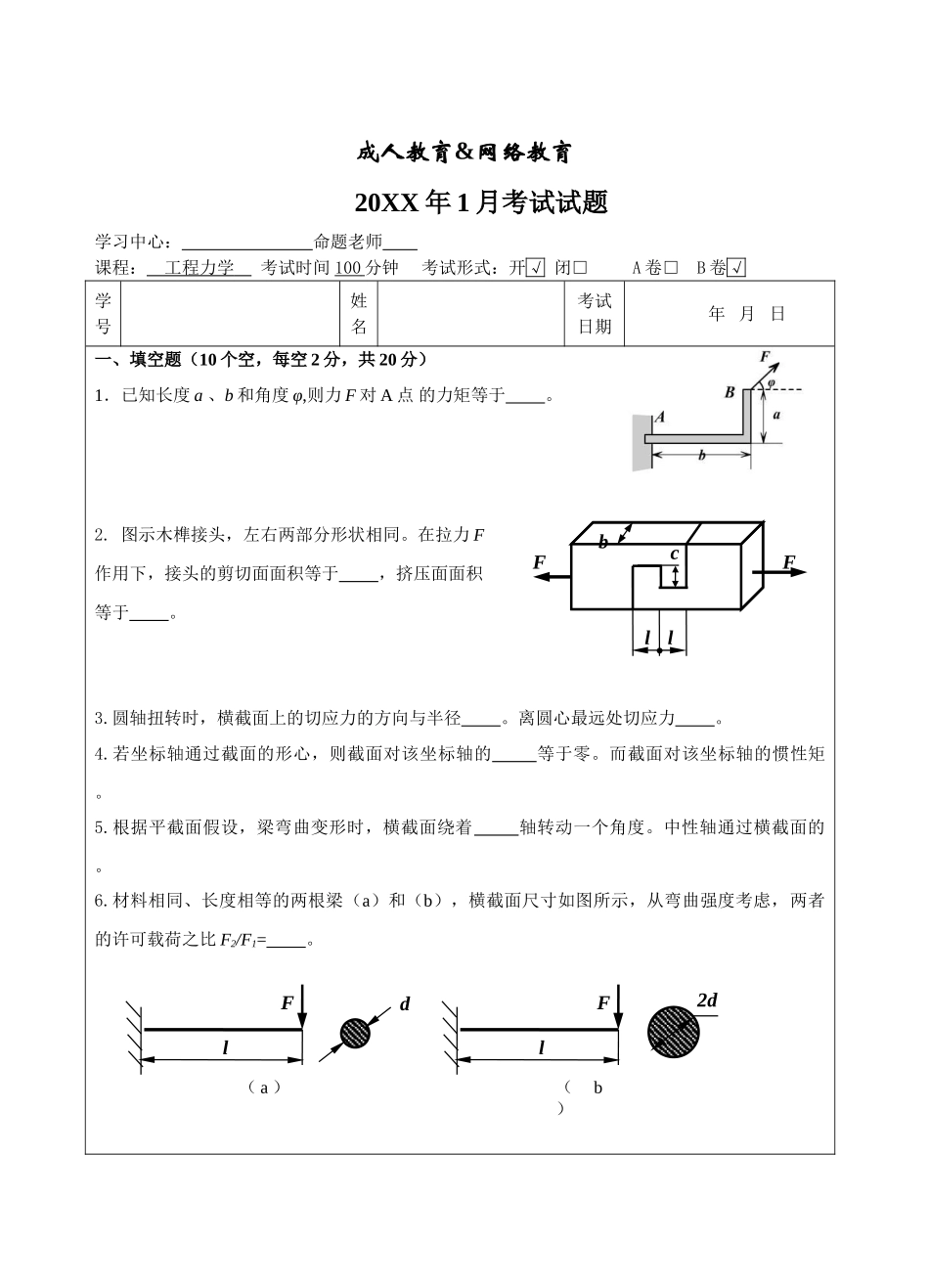

成人教育&网络教育 20XX 年 1 月考试试题学习中心： 命题老师 课程： 工程力学 考试时间 100 分钟 考试形式：开√ 闭□ A 卷□ B 卷√ 学号姓名考试日期 年 月 日一、填空题（10 个空，每空 2 分，共 20 分）1．已知长度 a 、b 和角度 φ,则力 F 对 A 点 的力矩等于 。2. 图示木榫接头，左右两部分形状相同。在拉力 F作用下，接头的剪切面面积等于 ，挤压面面积等于 。3.圆轴扭转时，横截面上的切应力的方向与半径 。离圆心最远处切应力 。4.若坐标轴通过截面的形心，则截面对该坐标轴的 等于零。而截面对该坐标轴的惯性矩 。5.根据平截面假设，梁弯曲变形时，横截面绕着 轴转动一个角度。中性轴通过横截面的 。6.材料相同、长度相等的两根梁（a）和（b），横截面尺寸如图所示，从弯曲强度考虑，两者的许可载荷之比 F2/F1= 。2dlF（b）dlF（ a ）bFFcllly45°DzF2Fd二、作图题（2 小题，每题 10 分，共 20 分）1. 画出铰拱桥左右两部分 ADC 和 BC 的受力图。2. 试列出下列梁的剪力方程和弯矩方程，并绘出作剪力图和弯矩图。三、计算题（20 分）图示圆截面直杆，已知直径 d=10mm，a=1000mm，材料的弹性摸量 E=200GPa，（1）试作直杆的轴力图；（2）求出 BC 段杆横截面上的正应力；（3）求杆 AC 的总变形。 四、计算题（20 分）电动机的功率为 9kW，转速为 715r/min，皮带轮直径 D＝250mm，主轴外伸部分长度 l＝120mm，主轴直径 d＝40mm。若[]＝60Mpa，试用第四强度理论校核轴的强度。五、计算题（20 分）两根圆截面压杆，直径均为 d=160mm，材 料 为 A3 钢 ， E=200GPa ， σs=235MPa 。 两端 均 为 铰 支 ， 长 度 分 别 为 l1 ， l2 ， 且 l1=3m ，l2=5m。试求各杆的临界压力 Fcr。已知 σp =200MPa，a=304MPa ，b=1.12MPa。aa8kN3kNABCd
