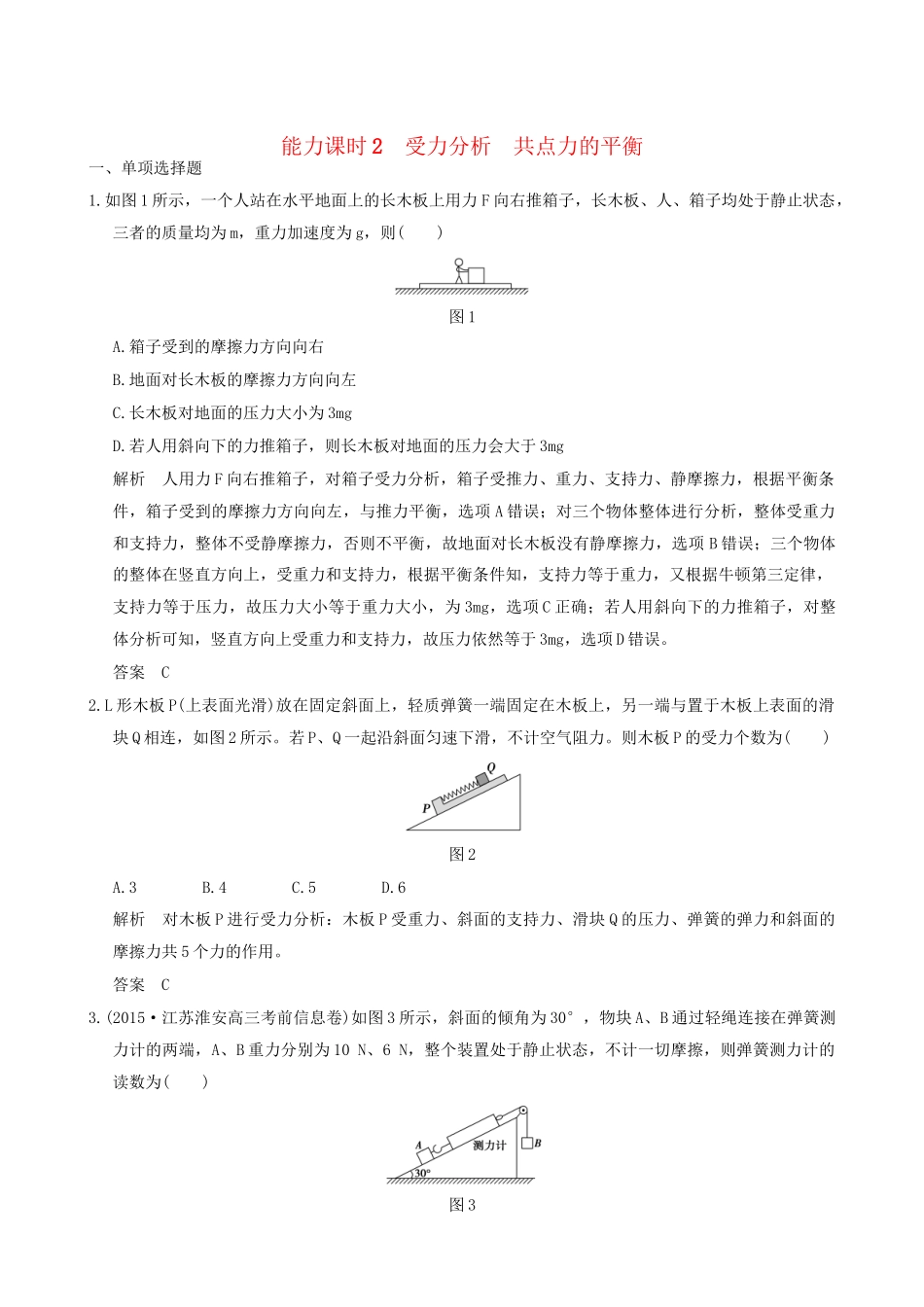

能力课时2受力分析共点力的平衡一、单项选择题1.如图1所示，一个人站在水平地面上的长木板上用力F向右推箱子，长木板、人、箱子均处于静止状态，三者的质量均为m，重力加速度为g，则()图1A.箱子受到的摩擦力方向向右B.地面对长木板的摩擦力方向向左C.长木板对地面的压力大小为3mgD.若人用斜向下的力推箱子，则长木板对地面的压力会大于3mg解析人用力F向右推箱子，对箱子受力分析，箱子受推力、重力、支持力、静摩擦力，根据平衡条件，箱子受到的摩擦力方向向左，与推力平衡，选项A错误；对三个物体整体进行分析，整体受重力和支持力，整体不受静摩擦力，否则不平衡，故地面对长木板没有静摩擦力，选项B错误；三个物体的整体在竖直方向上，受重力和支持力，根据平衡条件知，支持力等于重力，又根据牛顿第三定律，支持力等于压力，故压力大小等于重力大小，为3mg，选项C正确；若人用斜向下的力推箱子，对整体分析可知，竖直方向上受重力和支持力，故压力依然等于3mg，选项D错误。答案C2.L形木板P(上表面光滑)放在固定斜面上，轻质弹簧一端固定在木板上，另一端与置于木板上表面的滑块Q相连，如图2所示。若P、Q一起沿斜面匀速下滑，不计空气阻力。则木板P的受力个数为()图2A.3B.4C.5D.6解析对木板P进行受力分析：木板P受重力、斜面的支持力、滑块Q的压力、弹簧的弹力和斜面的摩擦力共5个力的作用。答案C3.(2015·江苏淮安高三考前信息卷)如图3所示，斜面的倾角为30°，物块A、B通过轻绳连接在弹簧测力计的两端，A、B重力分别为10N、6N，整个装置处于静止状态，不计一切摩擦，则弹簧测力计的读数为()图3A.1NB.5NC.6ND.11N解析对物体A由共点力平衡条件有FT－GAsin30°＝0，由牛顿第三定律可知，弹簧测力计的读数为FT＝5N。选项B正确。答案B4.在如图所示的A、B、C、D四幅图中，滑轮本身的重力忽略不计，滑轮的轴O安装在一根轻木杆P上，一根轻绳ab绕过滑轮，a端固定在墙上，b端下面挂一个质量都是m的重物，当滑轮和重物都静止不动时，图A、C、D中杆P与竖直方向夹角均为θ，图B中杆P在竖直方向上，假设A、B、C、D四幅图中滑轮受到木杆弹力的大小依次为FA、FB、FC、FD，则以下判断中正确的是()A.FA＝FB＝FC＝FDB.FD＞FA＝FB＞FCC.FA＝FC＝FD＞FBD.FC＞FA＝FB＞FD解析设滑轮两边细绳的夹角为φ，对重物，可得绳子拉力等于重物重力mg，滑轮受到木杆弹力F等于细绳拉力的合力，即F＝2mgcos，由夹角关系可得FD＞FA＝FB＞FC，选项B正确。答案B5.如图4所示，A、B是两个完全相同的物块，质量均为m。用两根等长的轻质绳子系在一起，在结点处施加竖直向上的拉力F，两物块与水平地面之间恰好没有弹力，两物块仍与地面接触，已知重力加速度为g。下列说法正确的是()图4A.每根绳子上的张力都等于mgB.拉力F等于2mgC.物块A、B之间没有弹力D.地面对物块A、B的摩擦力大小相等，方向相反解析如果两根绳子是竖直的，每根绳子上的张力都等于mg，现在两根绳子与竖直方向成一定的夹角，所以张力大于mg，选项A错误；以两物块组成的整体为研究对象，根据共点力的平衡条件，拉力F＝2mg，选项B正确；物块A、B之间有弹力，弹力的大小等于绳子的张力在水平方向的分力大小，选项C错误；物块与地面之间没有弹力，也一定没有摩擦力，选项D错误。答案B6.(2016·河南洛阳一模)如图5所示，物体B叠放在物体A上，A、B的质量均为m，且上、下表面均与斜面平行，它们以共同速度沿倾角为θ的固定斜面C匀速下滑，则()图5A.A、B间没有静摩擦力B.A受到B的静摩擦力方向沿斜面向上C.A受到斜面的滑动摩擦力大小为2mgsinθD.A与B间的动摩擦因数μ＝tanθ解析A、B均处于平衡状态，它们所受的合力均为零，选取B为研究对象，受到竖直向下的重力和垂直于斜面向上的弹力，考虑到B所受的合力为零，B肯定还受到A对它施加的沿接触面向上的静摩擦力(因为A、B相对静止，所以是静摩擦力)，根据平衡条件有F静＝mgsinθ＜μmgcosθ，所以A与B间的动摩擦因数μ＞tanθ，选项A、D错误；根据牛顿第三定律，A受到B的静摩擦力方向沿斜面向下，选项B错误；选取A、B组成的整体为研究对象，对其受力分析并根据平衡条件可知，A受到斜面的滑动摩擦力大小为2mgsinθ，...
