高考物理一轮复习 第7章 恒定电流章末质量检测-人教版高三全册物理试题VIP免费

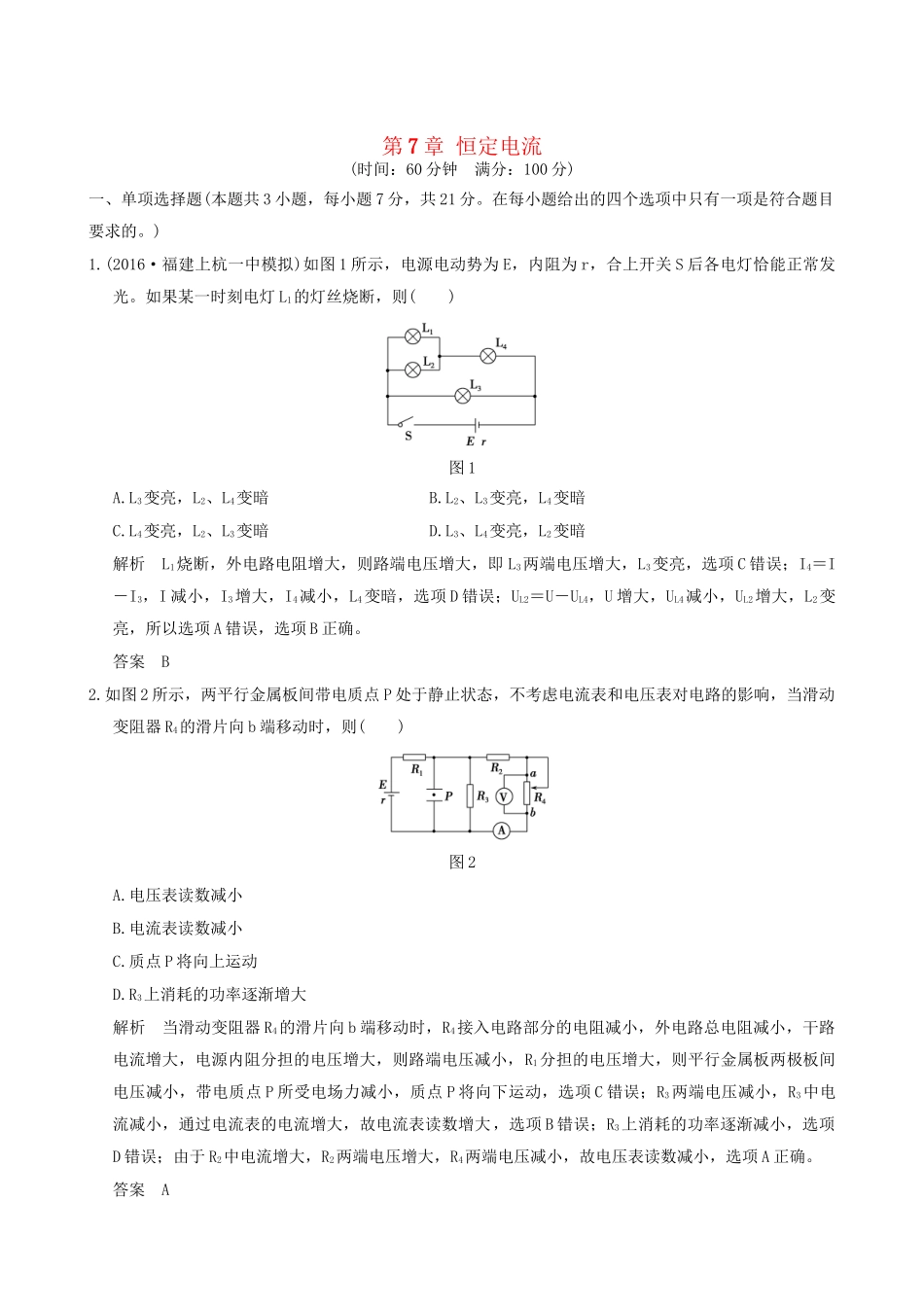

第7章恒定电流(时间：60分钟满分：100分)一、单项选择题(本题共3小题，每小题7分，共21分。在每小题给出的四个选项中只有一项是符合题目要求的。)1.(2016·福建上杭一中模拟)如图1所示，电源电动势为E，内阻为r，合上开关S后各电灯恰能正常发光。如果某一时刻电灯L1的灯丝烧断，则()图1A.L3变亮，L2、L4变暗B.L2、L3变亮，L4变暗C.L4变亮，L2、L3变暗D.L3、L4变亮，L2变暗解析L1烧断，外电路电阻增大，则路端电压增大，即L3两端电压增大，L3变亮，选项C错误；I4＝I－I3，I减小，I3增大，I4减小，L4变暗，选项D错误；UL2＝U－UL4，U增大，UL4减小，UL2增大，L2变亮，所以选项A错误，选项B正确。答案B2.如图2所示，两平行金属板间带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则()图2A.电压表读数减小B.电流表读数减小C.质点P将向上运动D.R3上消耗的功率逐渐增大解析当滑动变阻器R4的滑片向b端移动时，R4接入电路部分的电阻减小，外电路总电阻减小，干路电流增大，电源内阻分担的电压增大，则路端电压减小，R1分担的电压增大，则平行金属板两极板间电压减小，带电质点P所受电场力减小，质点P将向下运动，选项C错误；R3两端电压减小，R3中电流减小，通过电流表的电流增大，故电流表读数增大，选项B错误；R3上消耗的功率逐渐减小，选项D错误；由于R2中电流增大，R2两端电压增大，R4两端电压减小，故电压表读数减小，选项A正确。答案A3.在如图3所示的电路中，R1＝11Ω，r＝1Ω，R2＝R3＝6Ω，当开关S闭合且电路稳定时，电容器C的带电荷量为Q1；当开关S断开且电路稳定时，电容器C的带电荷量为Q2，则()图3A.Q1∶Q2＝1∶3B.Q1∶Q2＝3∶1C.Q1∶Q2＝1∶5D.Q1∶Q2＝5∶1解析当开关S闭合时，电容器两端电压等于R2两端的电压，U2＝＝，Q1＝C；当开关S断开时，电容器两端电压等于电源电动势，U＝E，Q2＝EC，所以Q1∶Q2＝1∶3，选项A正确。答案A二、多项选择题(本题共2小题，每小题7分，共计14分。每小题有多个选项符合题意。全部选对的得7分，选对但不全的得4分，错选或不选的得0分。)4.如图4所示电路中，L1、L2、L3、L4是四只相同的电灯，当滑动变阻器的滑片向下滑动时，下列说法正确的是()图4A.L1变亮B.L2变亮C.L3变亮D.L4变亮解析滑动变阻器的滑片向下滑动时，滑动变阻器接入电路的阻值减小，总电阻减小，总电流增大，路端电压U＝E－Ir减小，L1变暗，I1减小，I2增大，L2变亮，U2增大，U3＝U－U2减小，L3变暗，I3减小，I4＝I2－I3增大，L4变亮，B、D正确。答案BD5.如图5所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是()图5A.电源1与电源2的内阻之比是11∶7B.电源1与电源2的电动势之比是1∶1C.在这两种连接状态下，小灯泡消耗的功率之比是1∶2D.在这两种连接状态下，小灯泡的电阻之比是1∶2解析根据电源的路端电压随输出电流变化的特性图线斜率的绝对值表示电源内阻可知，电源1与电源2的内阻之比是11∶7，选项A正确；根据电源的路端电压随输出电流变化的特性图线在纵轴的截距表示电源电动势可知，电源1与电源2的电动势之比是1∶1，选项B正确；根据曲线交点表示工作点，交点的纵、横坐标的乘积表示电源输出功率，在这两种连接状态下，小灯泡消耗的功率之比是1∶2，选项C正确；根据曲线交点的纵、横坐标的比值表示小灯泡电阻，在这两种连接状态下，小灯泡的电阻之比是18∶25，选项D错误。答案ABC三、非选择题(共4小题，共65分。计算题解答时请写出必要的文字说明，方程式和重要的演算步骤，只写出最后答案的不得分。)6.(12分)LED绿色照明技术已经走进我们的生活。某实验小组要精确测定额定电压为3V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约为500Ω，电学符号与小灯泡电学符号相同。实验室提供的器材有A.电流表A1(量程为50mA，内阻RA1约为3Ω)B.电流表A2(量程为3mA，内阻RA2＝15Ω)C.定值电阻R1＝697ΩD.定值电阻R2＝1985ΩE.滑动变阻器R(0～20Ω)F.电压表V(量程0～12V，内阻RV＝1kΩ)G.蓄电池E(电动势为12...
