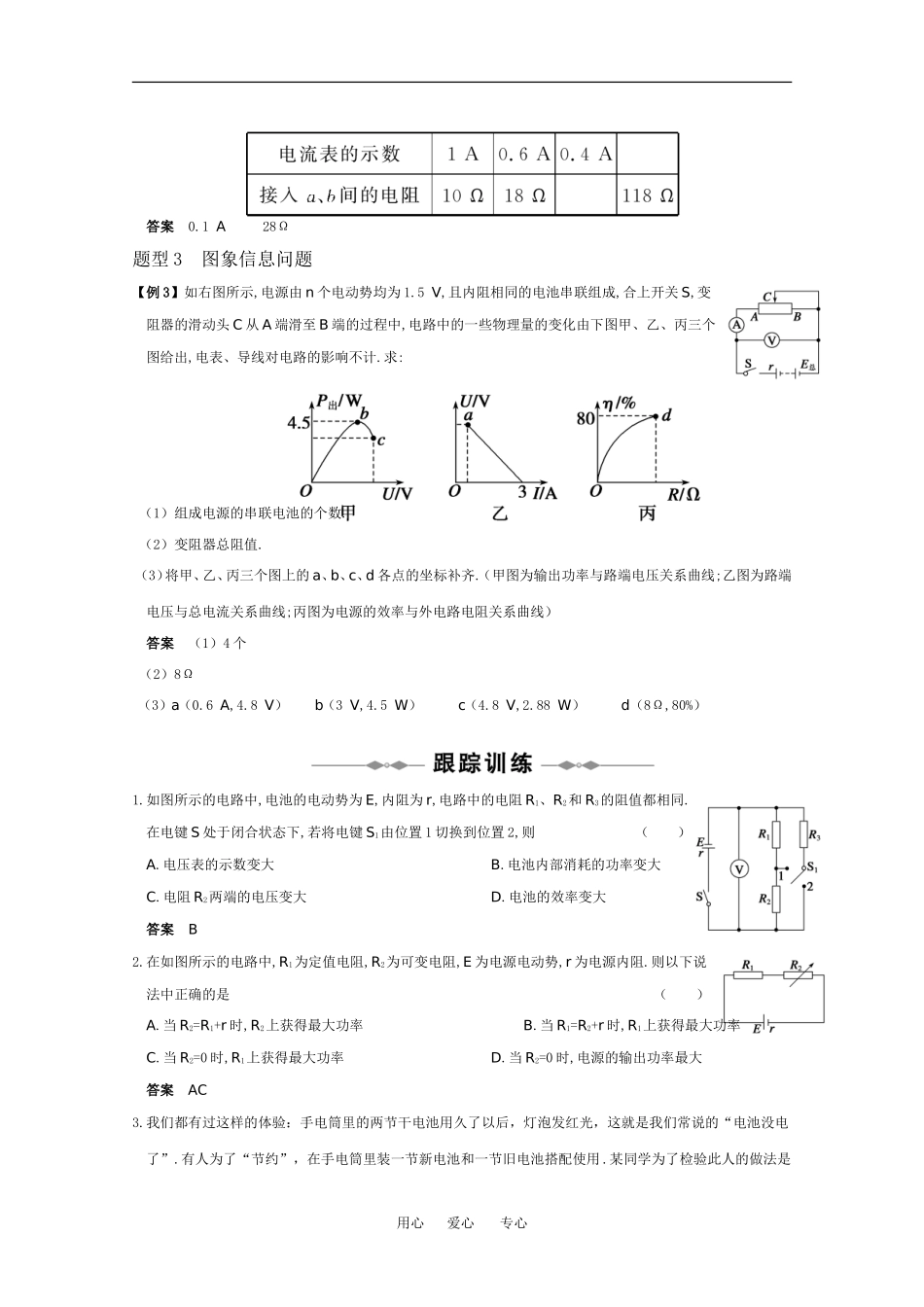

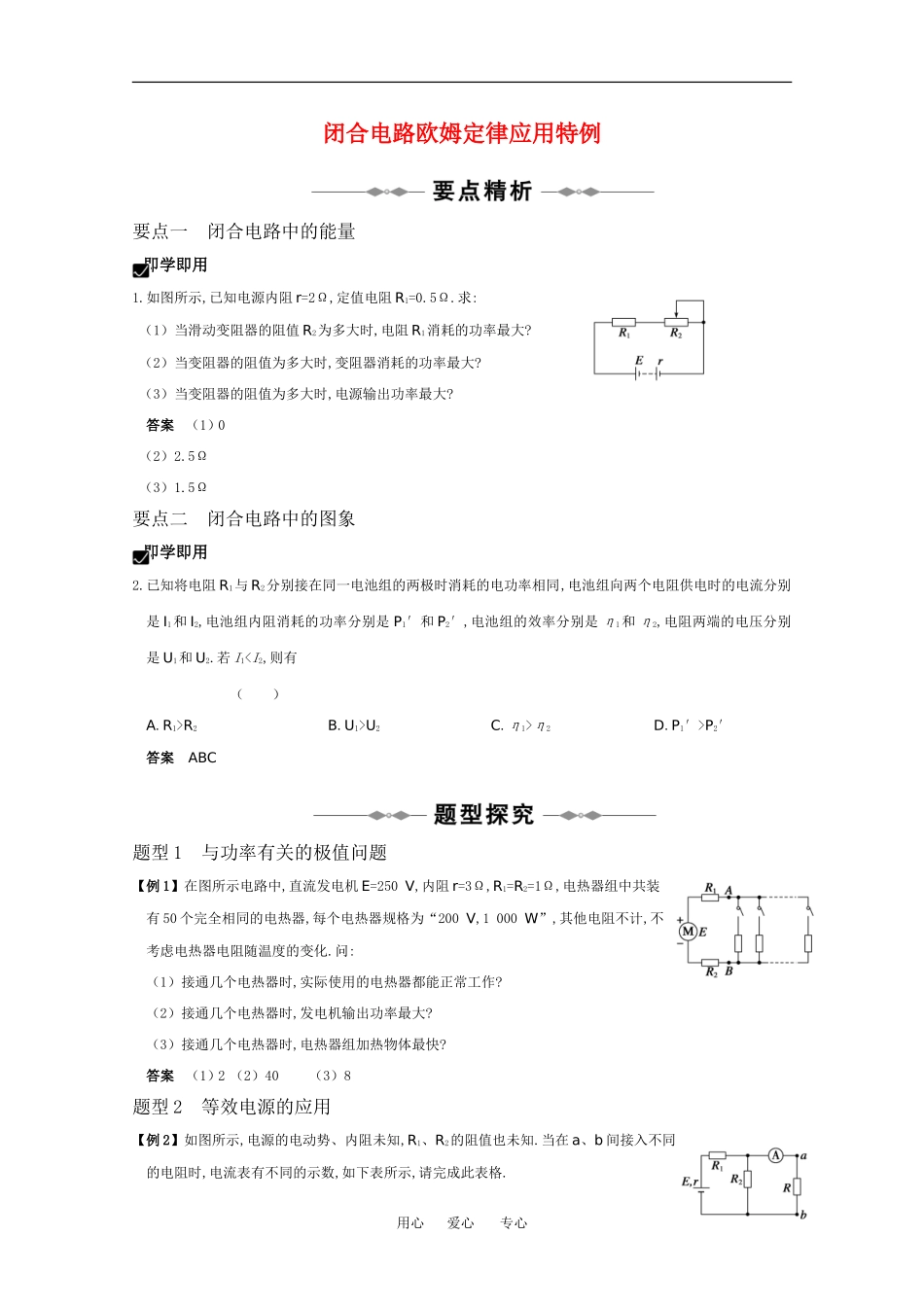

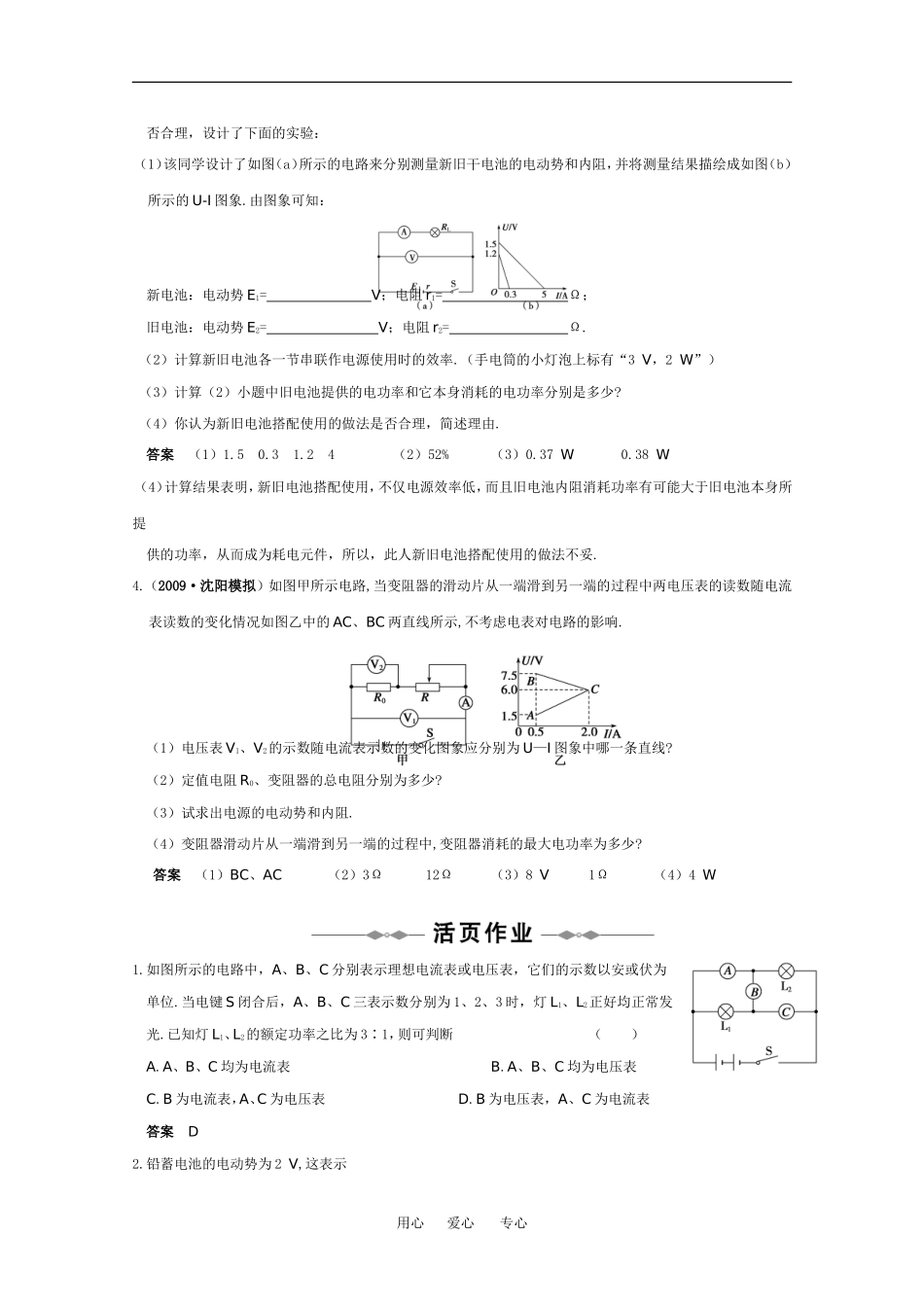

闭合电路欧姆定律应用特例要点一 闭合电路中的能量 即学即用1.如图所示,已知电源内阻 r=2Ω,定值电阻 R1=0.5Ω.求:（1）当滑动变阻器的阻值 R2为多大时,电阻 R1消耗的功率最大?（2）当变阻器的阻值为多大时,变阻器消耗的功率最大?（3）当变阻器的阻值为多大时,电源输出功率最大?答案 （1）0（2）2.5Ω（3）1.5Ω要点二 闭合电路中的图象 即学即用2.已知将电阻 R1与 R2分别接在同一电池组的两极时消耗的电功率相同,电池组向两个电阻供电时的电流分别是 I1和 I2,电池组内阻消耗的功率分别是 P1′和 P2′,电池组的效率分别是 η1和 η2,电阻两端的电压分别是 U1和 U2.若 I1R2B.U1>U2C.η1>η2D.P1′>P2′答案 ABC题型 1 与功率有关的极值问题【例 1】在图所示电路中,直流发电机 E=250 V,内阻 r=3Ω,R1=R2=1Ω,电热器组中共装有 50 个完全相同的电热器,每个电热器规格为“200 V,1 000 W”,其他电阻不计,不考虑电热器电阻随温度的变化.问:（1）接通几个电热器时,实际使用的电热器都能正常工作?（2）接通几个电热器时,发电机输出功率最大?（3）接通几个电热器时,电热器组加热物体最快?答案 （1）2 （2）40 （3）8题型 2 等效电源的应用【例 2】如图所示,电源的电动势、内阻未知,R1、R2的阻值也未知.当在 a、b 间接入不同的电阻时,电流表有不同的示数,如下表所示,请完成此表格.用心 爱心 专心答案 0.1 A28Ω题型 3 图象信息问题【例 3】如右图所示,电源由 n 个电动势均为 1.5 V,且内阻相同的电池串联组成,合上开关 S,变阻器的滑动头 C 从 A 端滑至 B 端的过程中,电路中的一些物理量的变化由下图甲、乙、丙三个图给出,电表、导线对电路的影响不计.求:（1）组成电源的串联电池的个数.（2）变阻器总阻值.（3）将甲、乙、丙三个图上的 a、b、c、d 各点的坐标补齐.（甲图为输出功率与路端电压关系曲线;乙图为路端电压与总电流关系曲线;丙图为电源的效率与外电路电阻关系曲线）答案 （1）4 个 （2）8Ω（3）a（0.6 A,4.8 V） b（3 V,4.5 W）c（4.8 V,2.88 W）d（8Ω,80%）1.如图所示的电路中,电池的电动势为 E,内阻为 r,电路中的电阻 R1、R2和 R3的阻值都相同.在电键 S 处于闭合状态下,若将电键 S1由位置 1 切换到位置 2,则 （ ）A.电压表的示数变大B.电池内部消耗的功率变大C.电阻 R2两端的电压变大D.电池的效率变大答案 B2.在如图所示的电路中,R1为...
