2010高中物理高考精品讲练系列学案：变压器 电能的输送

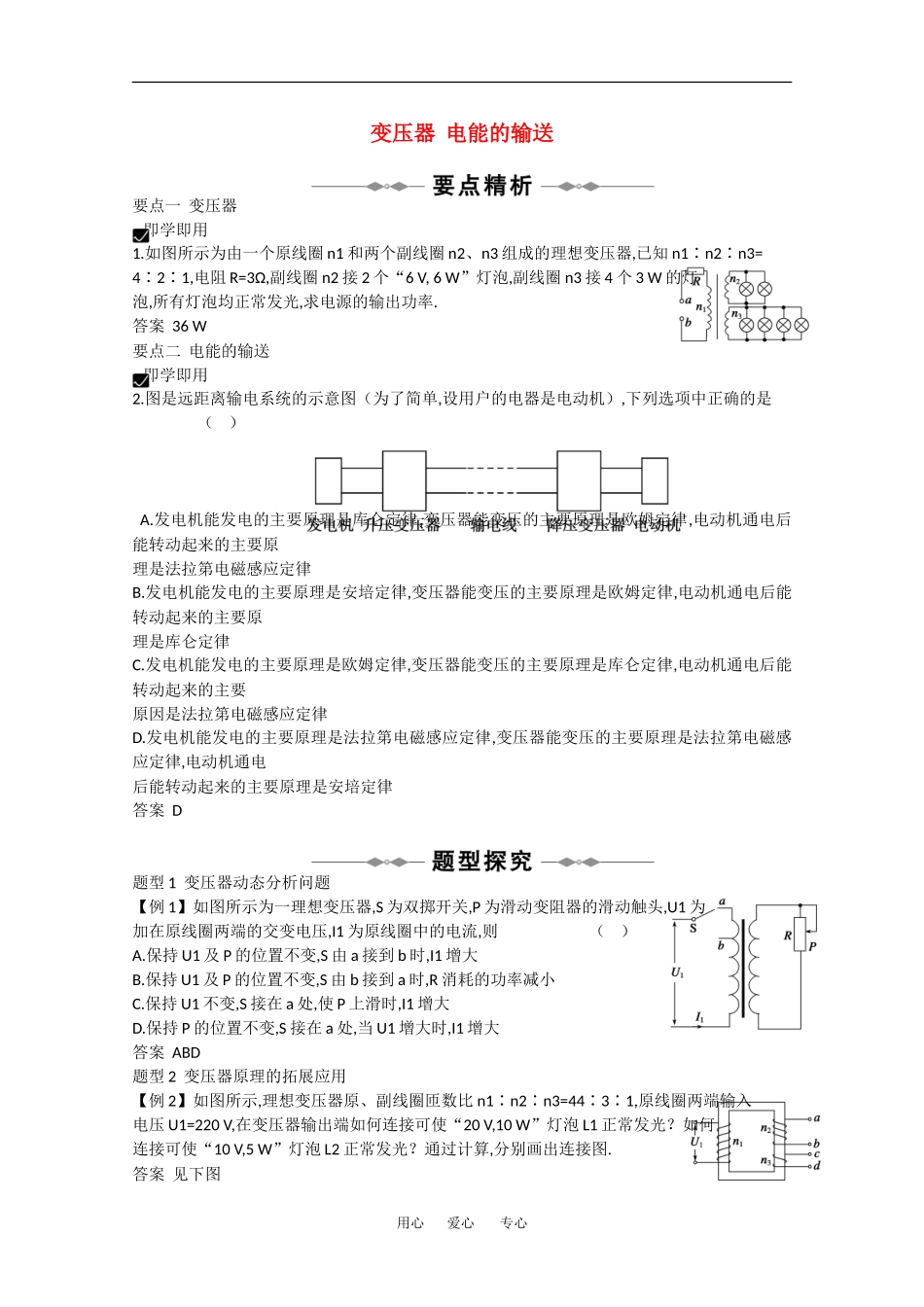

变压器 电能的输送要点一 变压器 即学即用1.如图所示为由一个原线圈 n1 和两个副线圈 n2、n3 组成的理想变压器,已知 n1∶n2∶n3=4∶2∶1,电阻 R=3Ω,副线圈 n2 接 2 个“6 V, 6 W”灯泡,副线圈 n3 接 4 个 3 W 的灯泡,所有灯泡均正常发光,求电源的输出功率.答案 36 W要点二 电能的输送 即学即用2.图是远距离输电系统的示意图（为了简单,设用户的电器是电动机）,下列选项中正确的是（ ） A.发电机能发电的主要原理是库仑定律,变压器能变压的主要原理是欧姆定律,电动机通电后能转动起来的主要原理是法拉第电磁感应定律B.发电机能发电的主要原理是安培定律,变压器能变压的主要原理是欧姆定律,电动机通电后能转动起来的主要原理是库仑定律C.发电机能发电的主要原理是欧姆定律,变压器能变压的主要原理是库仑定律,电动机通电后能转动起来的主要原因是法拉第电磁感应定律D.发电机能发电的主要原理是法拉第电磁感应定律,变压器能变压的主要原理是法拉第电磁感应定律,电动机通电后能转动起来的主要原理是安培定律答案 D题型 1 变压器动态分析问题【例 1】如图所示为一理想变压器,S 为双掷开关,P 为滑动变阻器的滑动触头,U1 为加在原线圈两端的交变电压,I1 为原线圈中的电流,则 （ ）A.保持 U1 及 P 的位置不变,S 由 a 接到 b 时,I1 增大B.保持 U1 及 P 的位置不变,S 由 b 接到 a 时,R 消耗的功率减小C.保持 U1 不变,S 接在 a 处,使 P 上滑时,I1 增大D.保持 P 的位置不变,S 接在 a 处,当 U1 增大时,I1 增大答案 ABD题型 2 变压器原理的拓展应用【例 2】如图所示,理想变压器原、副线圈匝数比 n1∶n2∶n3=44∶3∶1,原线圈两端输入电压 U1=220 V,在变压器输出端如何连接可使“20 V,10 W”灯泡 L1 正常发光？如何连接可使“10 V,5 W”灯泡 L2 正常发光？通过计算,分别画出连接图.答案 见下图用心 爱心 专心题型 3 远距离输电问题【例 3】如图所示,某村在距村庄较远的地方修建了一座小型水电站,发电机输出功率为 9 kW,输出电压为 500 V,输电线的总电阻为 10Ω,允许线路损耗的功率为输出功率的 4 %.求:（1）若不用变压器而由发电机直接输送,村民和村办小企业得到的电压和功率是多少?（2）用如图所示的电路输电,若村民和村办小企业需要 220 V 电压时,所用升压变压器和降压变压器的原、副线圈的匝数比各为多少?（不计变压器的损耗）答案 （1）320 V 5...
