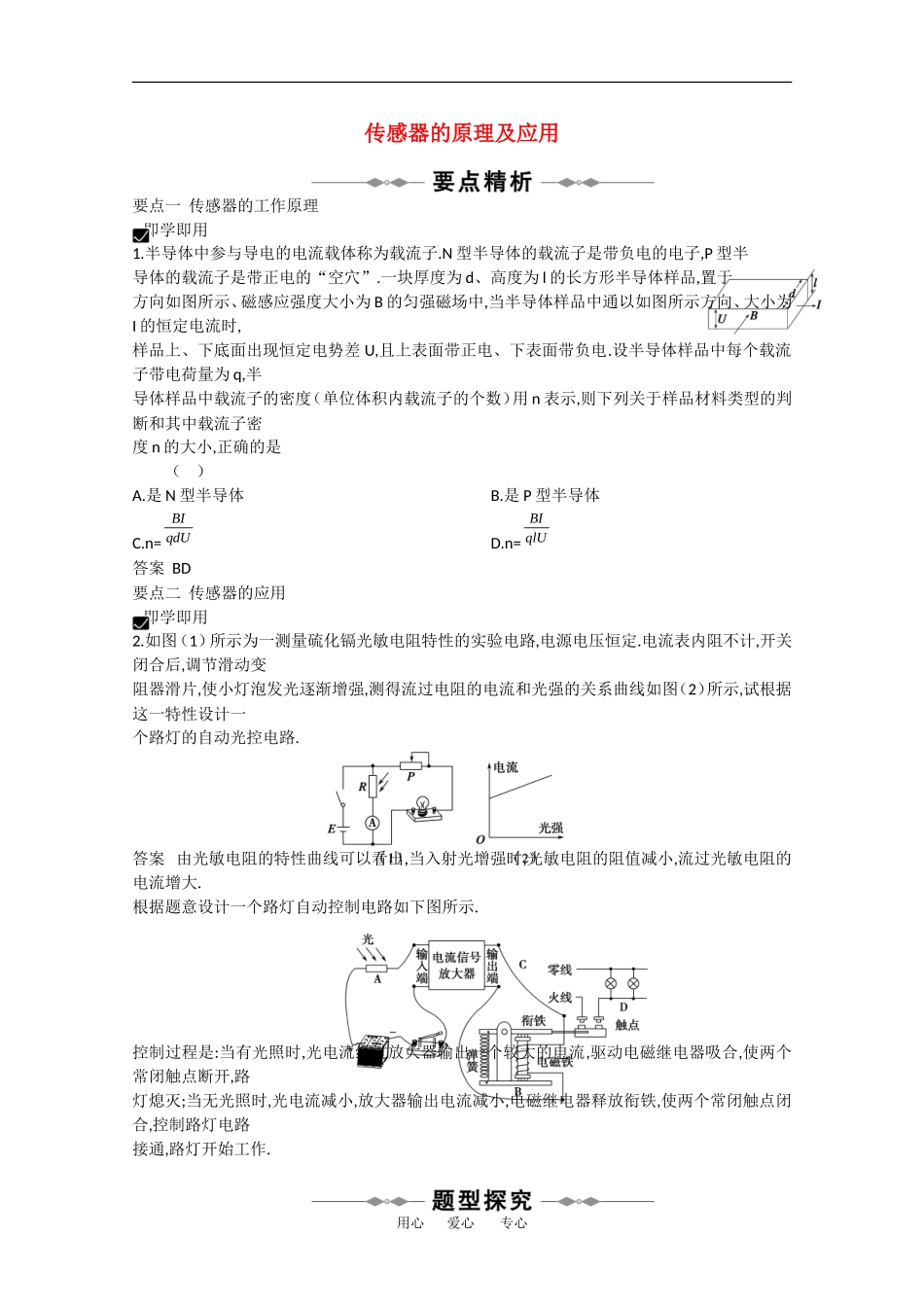

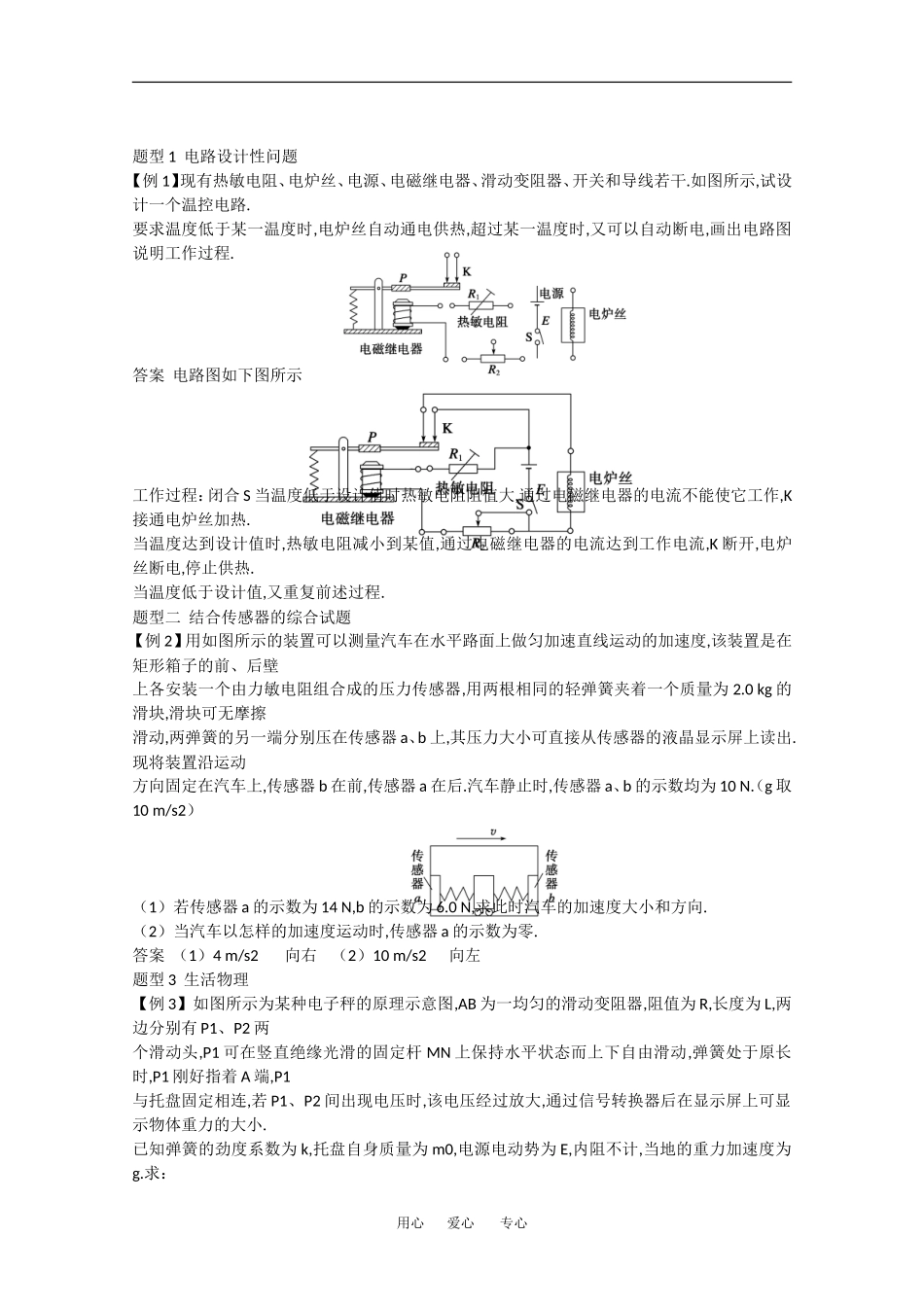

传感器的原理及应用要点一 传感器的工作原理 即学即用1.半导体中参与导电的电流载体称为载流子.N 型半导体的载流子是带负电的电子,P 型半导体的载流子是带正电的“空穴”.一块厚度为 d、高度为 l 的长方形半导体样品,置于方向如图所示、磁感应强度大小为 B 的匀强磁场中,当半导体样品中通以如图所示方向、大小为I 的恒定电流时,样品上、下底面出现恒定电势差 U,且上表面带正电、下表面带负电.设半导体样品中每个载流子带电荷量为 q,半导体样品中载流子的密度（单位体积内载流子的个数）用 n 表示,则下列关于样品材料类型的判断和其中载流子密度 n 的大小,正确的是（ ）A.是 N 型半导体B.是 P 型半导体C.n= qdUBID.n= qlUBI答案 BD要点二 传感器的应用 即学即用2.如图（1）所示为一测量硫化镉光敏电阻特性的实验电路,电源电压恒定.电流表内阻不计,开关闭合后,调节滑动变阻器滑片,使小灯泡发光逐渐增强,测得流过电阻的电流和光强的关系曲线如图（2）所示,试根据这一特性设计一个路灯的自动光控电路.答案 由光敏电阻的特性曲线可以看出,当入射光增强时,光敏电阻的阻值减小,流过光敏电阻的电流增大.根据题意设计一个路灯自动控制电路如下图所示.控制过程是:当有光照时,光电流经过放大器输出一个较大的电流,驱动电磁继电器吸合,使两个常闭触点断开,路灯熄灭;当无光照时,光电流减小,放大器输出电流减小,电磁继电器释放衔铁,使两个常闭触点闭合,控制路灯电路接通,路灯开始工作.用心 爱心 专心题型 1 电路设计性问题【例 1】现有热敏电阻、电炉丝、电源、电磁继电器、滑动变阻器、开关和导线若干.如图所示,试设计一个温控电路.要求温度低于某一温度时,电炉丝自动通电供热,超过某一温度时,又可以自动断电,画出电路图说明工作过程.答案 电路图如下图所示工作过程：闭合 S 当温度低于设计值时热敏电阻阻值大,通过电磁继电器的电流不能使它工作,K接通电炉丝加热.当温度达到设计值时,热敏电阻减小到某值,通过电磁继电器的电流达到工作电流,K 断开,电炉丝断电,停止供热.当温度低于设计值,又重复前述过程.题型二 结合传感器的综合试题【例 2】用如图所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度,该装置是在矩形箱子的前、后壁上各安装一个由力敏电阻组合成的压力传感器,用两根相同的轻弹簧夹着一个质量为 2.0 kg 的滑块,滑块可无摩擦滑动,两弹簧的另一端分别压在传感器 a、b 上,其压力大小可直接从传...
