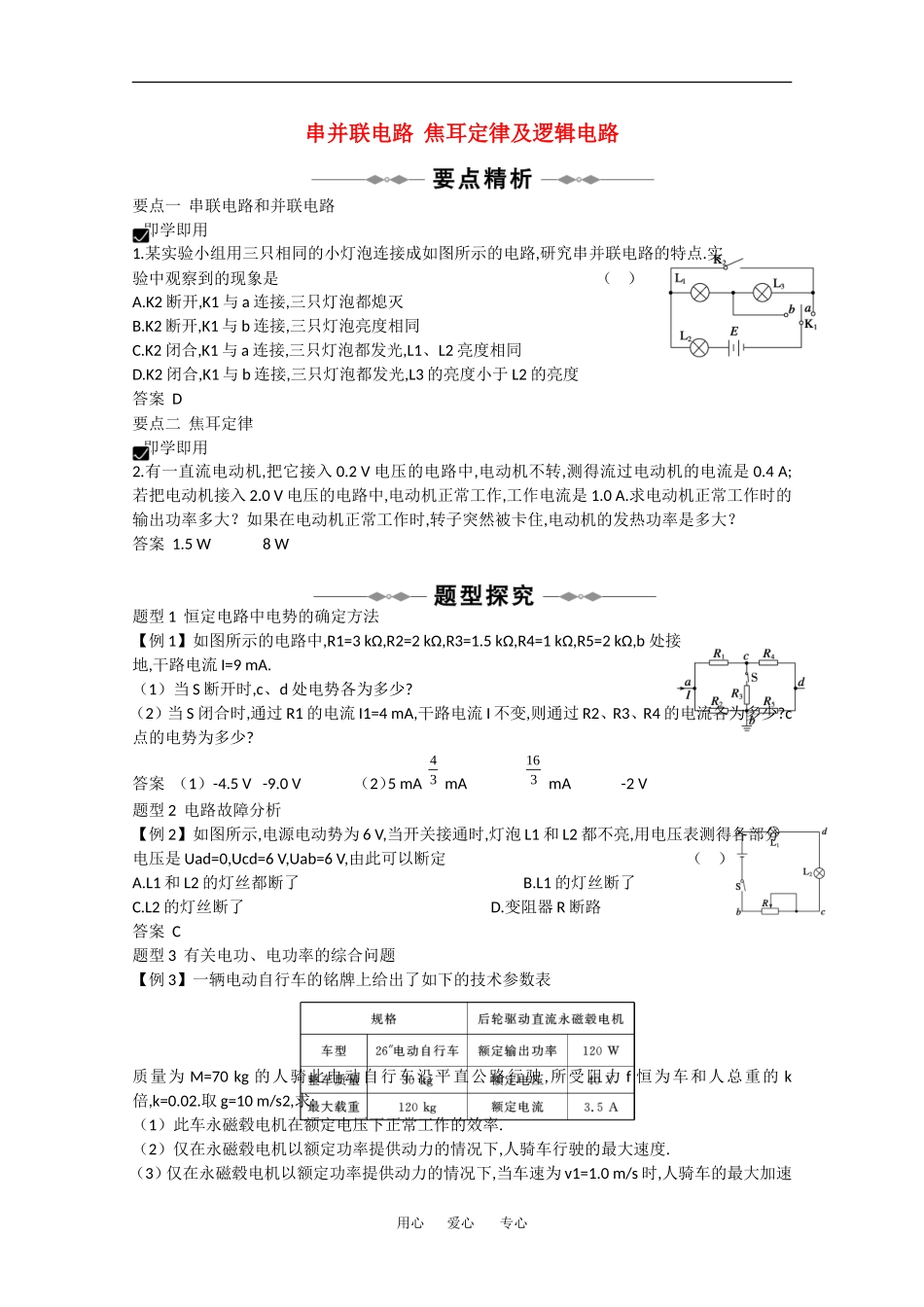

2010高中物理高考精品讲练系列学案：串并联电路 焦耳定律及逻辑电路

串并联电路 焦耳定律及逻辑电路要点一 串联电路和并联电路 即学即用1.某实验小组用三只相同的小灯泡连接成如图所示的电路,研究串并联电路的特点.实验中观察到的现象是 （ ）A.K2 断开,K1 与 a 连接,三只灯泡都熄灭B.K2 断开,K1 与 b 连接,三只灯泡亮度相同C.K2 闭合,K1 与 a 连接,三只灯泡都发光,L1、L2 亮度相同D.K2 闭合,K1 与 b 连接,三只灯泡都发光,L3 的亮度小于 L2 的亮度答案 D要点二 焦耳定律 即学即用2.有一直流电动机,把它接入 0.2 V 电压的电路中,电动机不转,测得流过电动机的电流是 0.4 A;若把电动机接入 2.0 V 电压的电路中,电动机正常工作,工作电流是 1.0 A.求电动机正常工作时的输出功率多大？如果在电动机正常工作时,转子突然被卡住,电动机的发热功率是多大？答案 1.5 W8 W题型 1 恒定电路中电势的确定方法【例 1】如图所示的电路中,R1=3 kΩ,R2=2 kΩ,R3=1.5 kΩ,R4=1 kΩ,R5=2 kΩ,b 处接地,干路电流 I=9 mA.（1）当 S 断开时,c、d 处电势各为多少?（2）当 S 闭合时,通过 R1 的电流 I1=4 mA,干路电流 I 不变,则通过 R2、R3、R4 的电流各为多少?c点的电势为多少?答案 （1）-4.5 V -9.0 V（2）5 mA 34 mA316 mA-2 V题型 2 电路故障分析【例 2】如图所示,电源电动势为 6 V,当开关接通时,灯泡 L1 和 L2 都不亮,用电压表测得各部分电压是 Uad=0,Ucd=6 V,Uab=6 V,由此可以断定（ ）A.L1 和 L2 的灯丝都断了B.L1 的灯丝断了C.L2 的灯丝断了D.变阻器 R 断路答案 C题型 3 有关电功、电功率的综合问题【例 3】一辆电动自行车的铭牌上给出了如下的技术参数表质量为 M=70 kg 的人骑此电动自行车沿平直公路行驶 ,所受阻力 f 恒为车和人总重的 k倍,k=0.02.取 g=10 m/s2,求:（1）此车永磁毂电机在额定电压下正常工作的效率.（2）仅在永磁毂电机以额定功率提供动力的情况下,人骑车行驶的最大速度.（3）仅在永磁毂电机以额定功率提供动力的情况下,当车速为 v1=1.0 m/s 时,人骑车的最大加速用心 爱心 专心度.答案 （1）85.7%（2）6.0 m/s（3）1.0 m/s2题型 4 生活物理【例 4】淋浴用水的流速约为 10 L/min,合适的水温约为 50℃.用水的时间约为 4 min.电热淋浴器有两种设计,一种是淋浴时电流直接对流动的水加热;另一种则备有水箱,待水箱中的水温升至合适的温度后再淋浴,加热前的水温以 20℃计.（1）请根据上面提供的...
