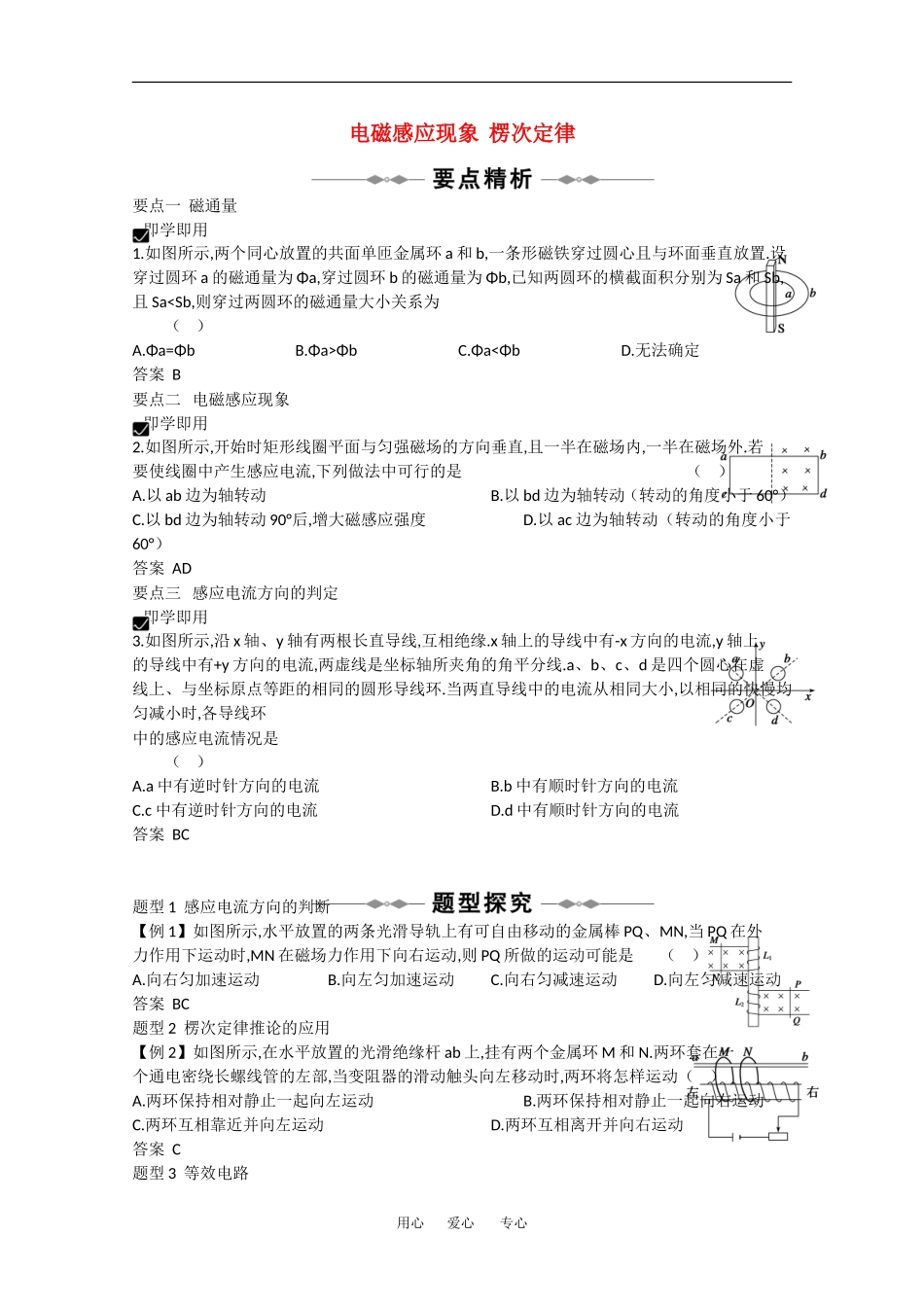

电磁感应现象 楞次定律要点一 磁通量 即学即用1.如图所示,两个同心放置的共面单匝金属环 a 和 b,一条形磁铁穿过圆心且与环面垂直放置.设穿过圆环 a 的磁通量为 Φa,穿过圆环 b 的磁通量为 Φb,已知两圆环的横截面积分别为 Sa 和 Sb,且 SaΦbC.Φa<ΦbD.无法确定答案 B要点二 电磁感应现象 即学即用2.如图所示,开始时矩形线圈平面与匀强磁场的方向垂直,且一半在磁场内,一半在磁场外.若要使线圈中产生感应电流,下列做法中可行的是（ ）A.以 ab 边为轴转动B.以 bd 边为轴转动（转动的角度小于 60°）C.以 bd 边为轴转动 90°后,增大磁感应强度D.以 ac 边为轴转动（转动的角度小于60°）答案 AD要点三 感应电流方向的判定 即学即用3.如图所示,沿 x 轴、y 轴有两根长直导线,互相绝缘.x 轴上的导线中有-x 方向的电流,y 轴上的导线中有+y 方向的电流,两虚线是坐标轴所夹角的角平分线.a、b、c、d 是四个圆心在虚线上、与坐标原点等距的相同的圆形导线环.当两直导线中的电流从相同大小,以相同的快慢均匀减小时,各导线环中的感应电流情况是（ ）A.a 中有逆时针方向的电流B.b 中有顺时针方向的电流C.c 中有逆时针方向的电流D.d 中有顺时针方向的电流答案 BC题型 1 感应电流方向的判断【例 1】如图所示,水平放置的两条光滑导轨上有可自由移动的金属棒 PQ、MN,当 PQ 在外力作用下运动时,MN 在磁场力作用下向右运动,则 PQ 所做的运动可能是 （ ）A.向右匀加速运动B.向左匀加速运动C.向右匀减速运动D.向左匀减速运动答案 BC题型 2 楞次定律推论的应用【例 2】如图所示,在水平放置的光滑绝缘杆 ab 上,挂有两个金属环 M 和 N.两环套在一个通电密绕长螺线管的左部,当变阻器的滑动触头向左移动时,两环将怎样运动（ ）A.两环保持相对静止一起向左运动B.两环保持相对静止一起向右运动C.两环互相靠近并向左运动D.两环互相离开并向右运动答案 C题型 3 等效电路用心 爱心 专心【例 3】匀强磁场的磁感应强度 B=0.2 T,磁场宽度 L=3 m,一正方形金属框边长 l=1 m,每边电阻 r=0.2Ω,金属框以 v=10 m/s 的速度匀速穿过磁场区,其平面始终保持与磁感线方向垂直,如图所示.求:（1）画出金属框穿过磁场区的过程中,金属框内感应电流的 I-t 图线.（要求写出作图依据）（2）画出 ab 两端电压的 U-t 图线.（要求写出作图依据）答案 ...
