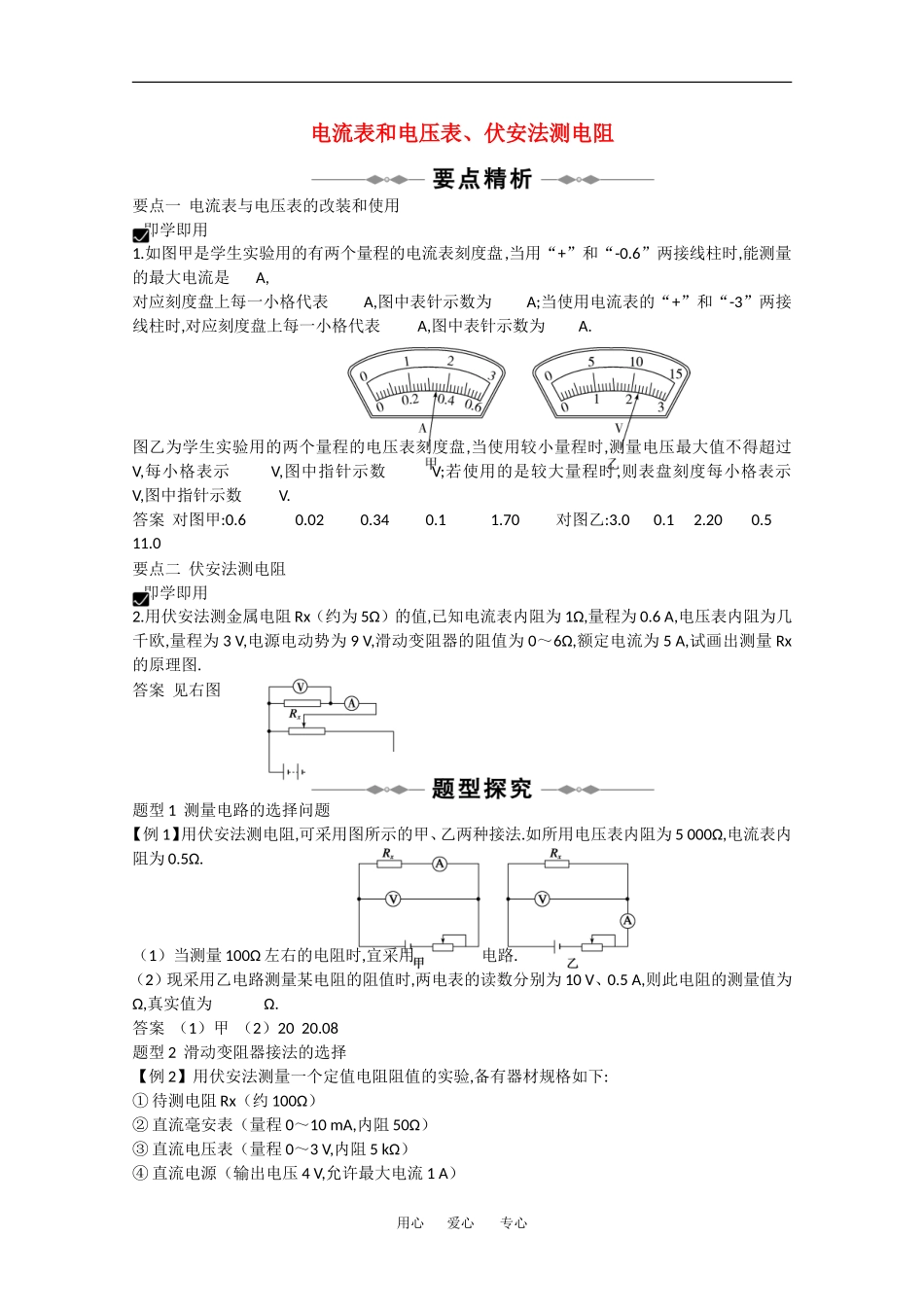

电流表和电压表、伏安法测电阻要点一 电流表与电压表的改装和使用 即学即用1
如图甲是学生实验用的有两个量程的电流表刻度盘,当用“+”和“-0
6”两接线柱时,能测量的最大电流是 A,对应刻度盘上每一小格代表 A,图中表针示数为 A;当使用电流表的“+”和“-3”两接线柱时,对应刻度盘上每一小格代表 A,图中表针示数为 A
图乙为学生实验用的两个量程的电压表刻度盘,当使用较小量程时,测量电压最大值不得超过 V,每小格表示 V,图中指针示数 V;若使用的是较大量程时,则表盘刻度每小格表示 V,图中指针示数 V
答案 对图甲:0
70对图乙:3
0要点二 伏安法测电阻 即学即用2
用伏安法测金属电阻 Rx（约为 5Ω）的值,已知电流表内阻为 1Ω,量程为 0
6 A,电压表内阻为几千欧,量程为 3 V,电源电动势为 9 V,滑动变阻器的阻值为 0～6Ω,额定电流为 5 A,试画出测量 Rx的原理图
答案 见右图题型 1 测量电路的选择问题【例 1】用伏安法测电阻,可采用图所示的甲、乙两种接法
如所用电压表内阻为 5 000Ω,电流表内阻为 0
（1）当测量 100Ω 左右的电阻时,宜采用 电路
（2）现采用乙电路测量某电阻的阻值时,两电表的读数分别为 10 V、0
5 A,则此电阻的测量值为 Ω,真实值为 Ω
答案 （1）甲 （2）20 20
08题型 2 滑动变阻器接法的选择【例 2】用伏安法测量一个定值电阻阻值的实验,备有器材规格如下:① 待测电阻 Rx（约 100Ω）② 直流毫安表（量程 0～10 mA,内阻 50Ω）③ 直流电压表（量程 0～3 V,内阻 5 kΩ）④ 直流电源（输出电压 4 V,允许最大电流 1 A）用心 爱心 专心⑤ 滑动变阻器（阻值范围 0～15Ω,允许最大电流 1 A）⑥ 电键 1
