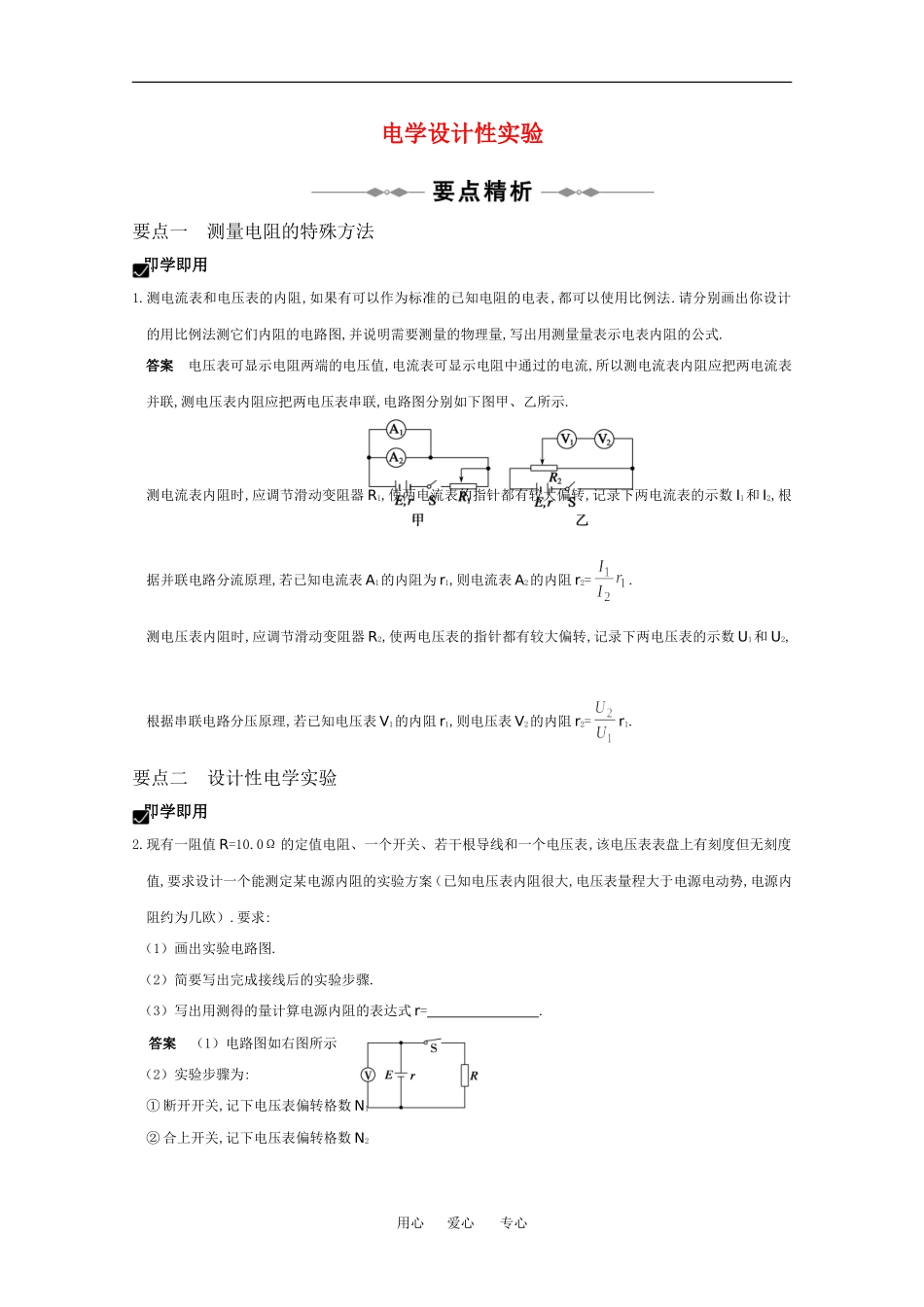

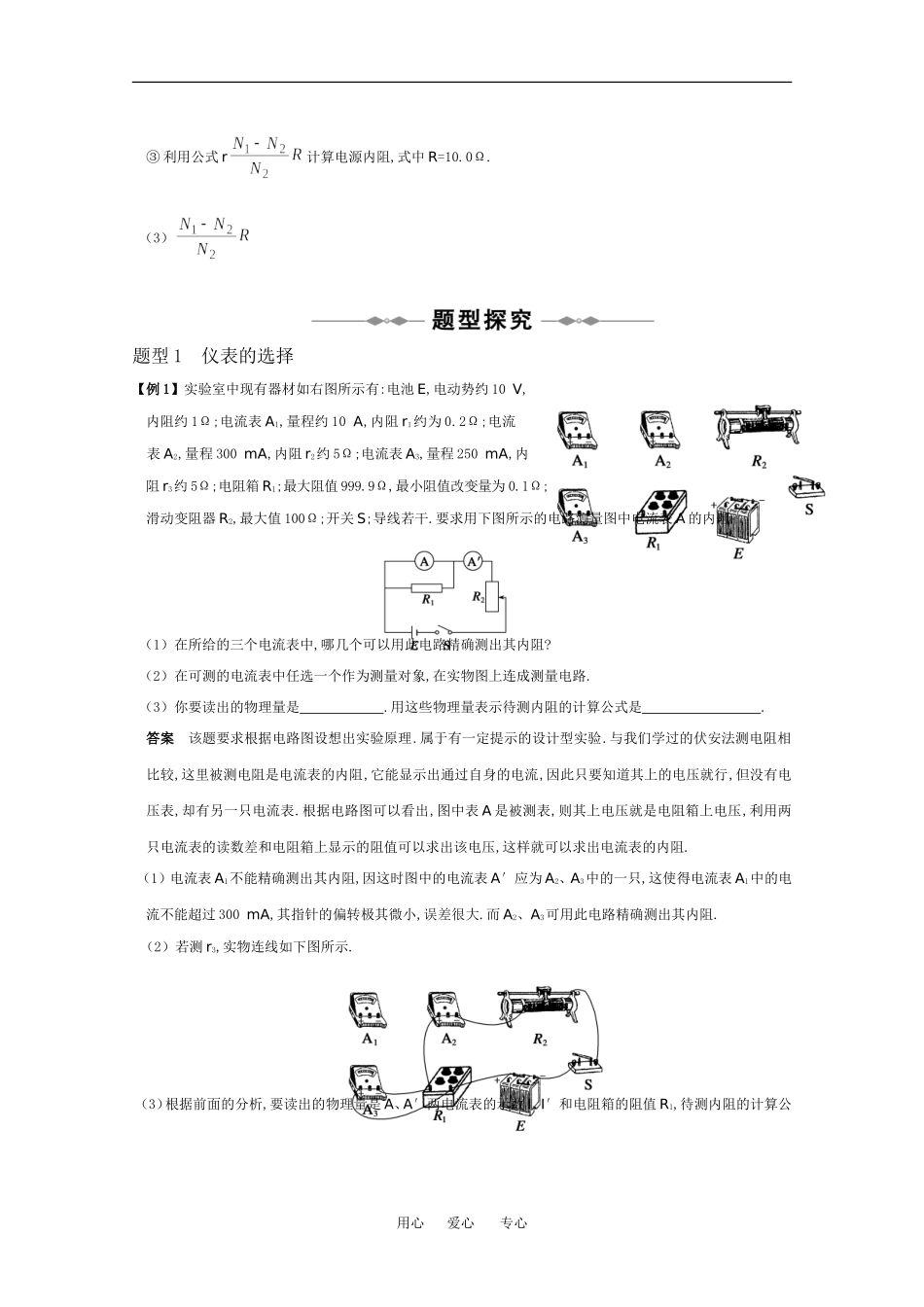

电学设计性实验要点一 测量电阻的特殊方法 即学即用1.测电流表和电压表的内阻,如果有可以作为标准的已知电阻的电表,都可以使用比例法.请分别画出你设计的用比例法测它们内阻的电路图,并说明需要测量的物理量,写出用测量量表示电表内阻的公式.答案 电压表可显示电阻两端的电压值,电流表可显示电阻中通过的电流,所以测电流表内阻应把两电流表并联,测电压表内阻应把两电压表串联,电路图分别如下图甲、乙所示.测电流表内阻时,应调节滑动变阻器 R1,使两电流表的指针都有较大偏转,记录下两电流表的示数 I1和 I2,根据并联电路分流原理,若已知电流表 A1的内阻为 r1,则电流表 A2的内阻 r2=.测电压表内阻时,应调节滑动变阻器 R2,使两电压表的指针都有较大偏转,记录下两电压表的示数 U1和 U2,根据串联电路分压原理,若已知电压表 V1的内阻 r1,则电压表 V2的内阻 r2=r1.要点二 设计性电学实验 即学即用2.现有一阻值 R=10.0Ω 的定值电阻、一个开关、若干根导线和一个电压表,该电压表表盘上有刻度但无刻度值,要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大,电压表量程大于电源电动势,电源内阻约为几欧）.要求:（1）画出实验电路图.（2）简要写出完成接线后的实验步骤.（3）写出用测得的量计算电源内阻的表达式 r= .答案 （1）电路图如右图所示（2）实验步骤为:① 断开开关,记下电压表偏转格数 N1② 合上开关,记下电压表偏转格数 N2用心 爱心 专心③ 利用公式 r计算电源内阻,式中 R=10.0Ω.（3）题型 1 仪表的选择【例 1】实验室中现有器材如右图所示有:电池 E,电动势约 10 V,内阻约 1Ω;电流表 A1,量程约 10 A,内阻 r1约为 0.2Ω;电流表 A2,量程 300 mA,内阻 r2约 5Ω;电流表 A3,量程 250 mA,内阻 r3约 5Ω;电阻箱 R1;最大阻值 999.9Ω,最小阻值改变量为 0.1Ω;滑动变阻器 R2,最大值 100Ω;开关 S;导线若干.要求用下图所示的电路测量图中电流表 A 的内阻.（1）在所给的三个电流表中,哪几个可以用此电路精确测出其内阻?（2）在可测的电流表中任选一个作为测量对象,在实物图上连成测量电路.（3）你要读出的物理量是 .用这些物理量表示待测内阻的计算公式是 .答案 该题要求根据电路图设想出实验原理.属于有一定提示的设计型实验.与我们学过的伏安法测电阻相比较,这里被测电阻是电流表的内阻,它能显示出通过自身的电流,因此只要知道其上的电压就行,但没有电压表,却有另一只电流表....
