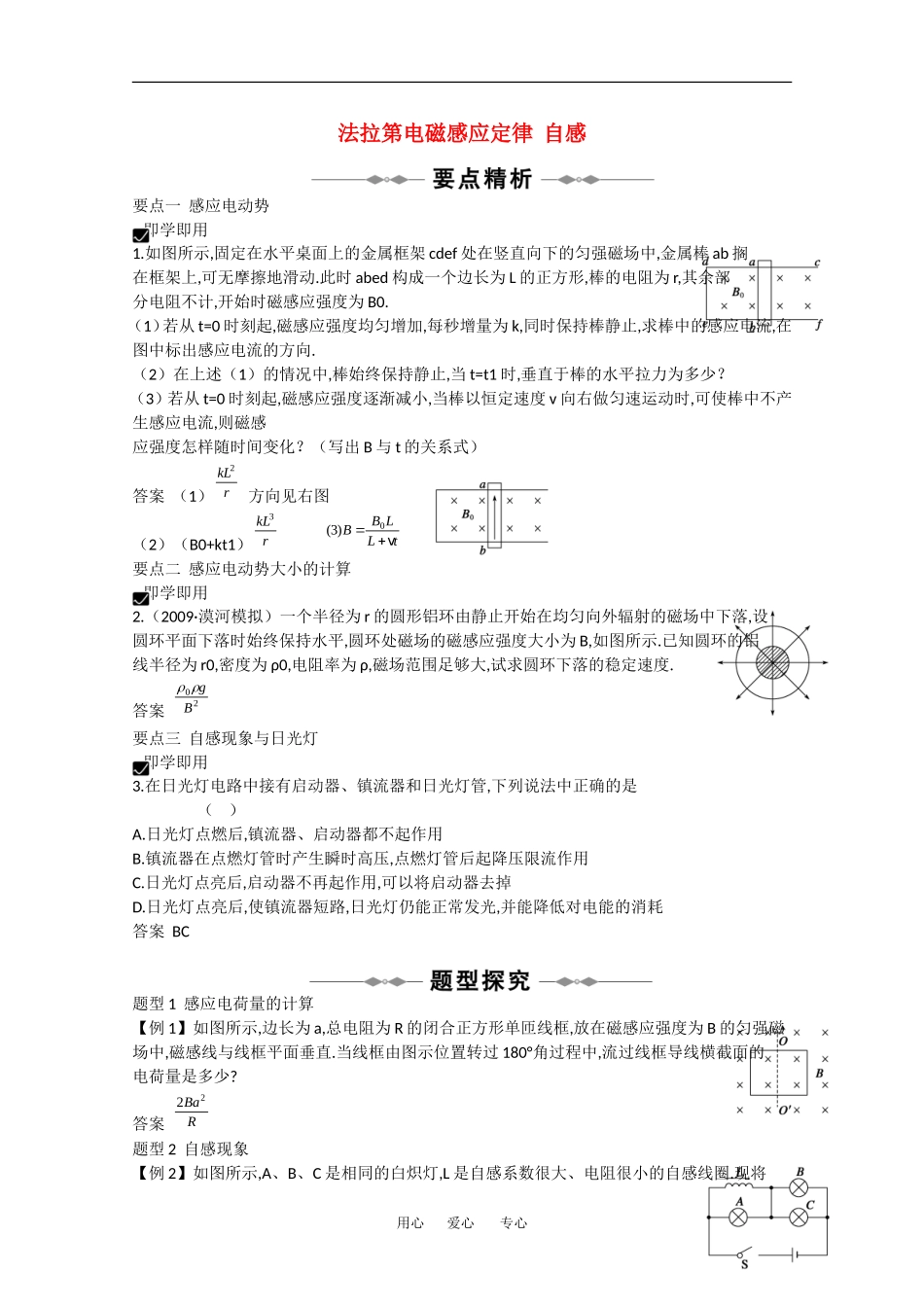

法拉第电磁感应定律 自感要点一 感应电动势 即学即用1.如图所示,固定在水平桌面上的金属框架 cdef 处在竖直向下的匀强磁场中,金属棒 ab 搁在框架上,可无摩擦地滑动.此时 abed 构成一个边长为 L 的正方形,棒的电阻为 r,其余部分电阻不计,开始时磁感应强度为 B0.（1）若从 t=0 时刻起,磁感应强度均匀增加,每秒增量为 k,同时保持棒静止,求棒中的感应电流,在图中标出感应电流的方向.（2）在上述（1）的情况中,棒始终保持静止,当 t=t1 时,垂直于棒的水平拉力为多少？（3）若从 t=0 时刻起,磁感应强度逐渐减小,当棒以恒定速度 v 向右做匀速运动时,可使棒中不产生感应电流,则磁感应强度怎样随时间变化？（写出 B 与 t 的关系式）答案 （1） rkL2 方向见右图（2）（B0+kt1）tLLBBrkLv03)3(要点二 感应电动势大小的计算 即学即用2.（2009·漠河模拟）一个半径为 r 的圆形铝环由静止开始在均匀向外辐射的磁场中下落,设圆环平面下落时始终保持水平,圆环处磁场的磁感应强度大小为 B,如图所示.已知圆环的铝线半径为 r0,密度为 ρ0,电阻率为 ρ,磁场范围足够大,试求圆环下落的稳定速度.答案 20Bg要点三 自感现象与日光灯 即学即用3.在日光灯电路中接有启动器、镇流器和日光灯管,下列说法中正确的是（ ）A.日光灯点燃后,镇流器、启动器都不起作用B.镇流器在点燃灯管时产生瞬时高压,点燃灯管后起降压限流作用C.日光灯点亮后,启动器不再起作用,可以将启动器去掉D.日光灯点亮后,使镇流器短路,日光灯仍能正常发光,并能降低对电能的消耗答案 BC题型 1 感应电荷量的计算【例 1】如图所示,边长为 a,总电阻为 R 的闭合正方形单匝线框,放在磁感应强度为 B 的匀强磁场中,磁感线与线框平面垂直.当线框由图示位置转过 180°角过程中,流过线框导线横截面的电荷量是多少?答案 RBa22题型 2 自感现象【例 2】如图所示,A、B、C 是相同的白炽灯,L 是自感系数很大、电阻很小的自感线圈.现将用心 爱心 专心S 闭合,下面说法正确的是（ ）A.B、C 灯同时亮,A 灯后亮B.A、B、C 灯同时亮,然后 A 灯逐渐变暗,最后熄灭C.A 灯一直不亮,只有 B 灯和 C 灯亮D.A、B、C 灯同时亮,并且亮暗没有变化题型 3 情景建模【例 3】某期《科学》中文版的文章介绍了一种新技术——航天飞缆,航天飞缆是用柔性缆索将两个物体连接起来在太空中飞行的系统.飞缆系统在太空飞行中能为自身提供电能和拖拽力,它还能清理“太空垃圾...
