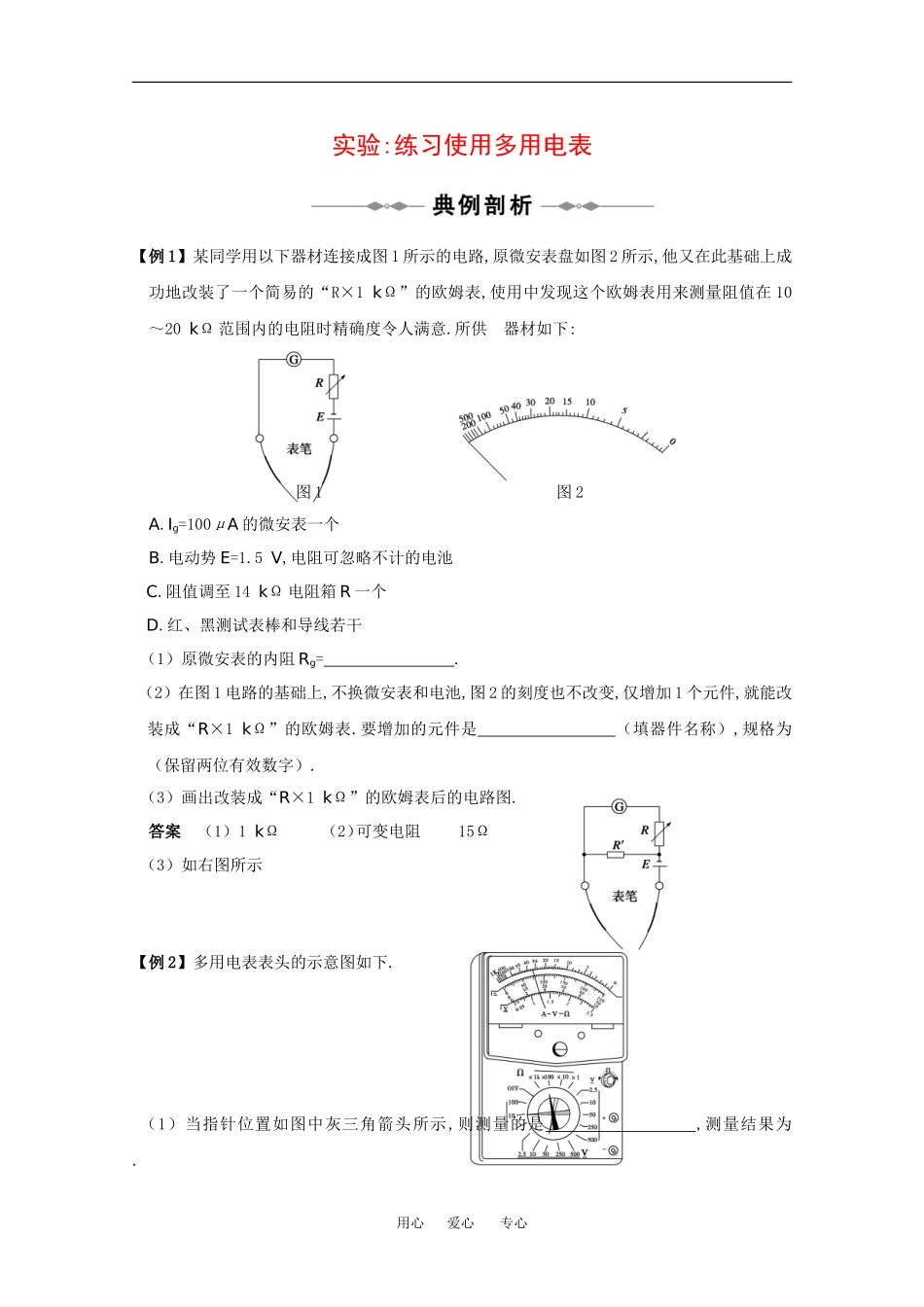

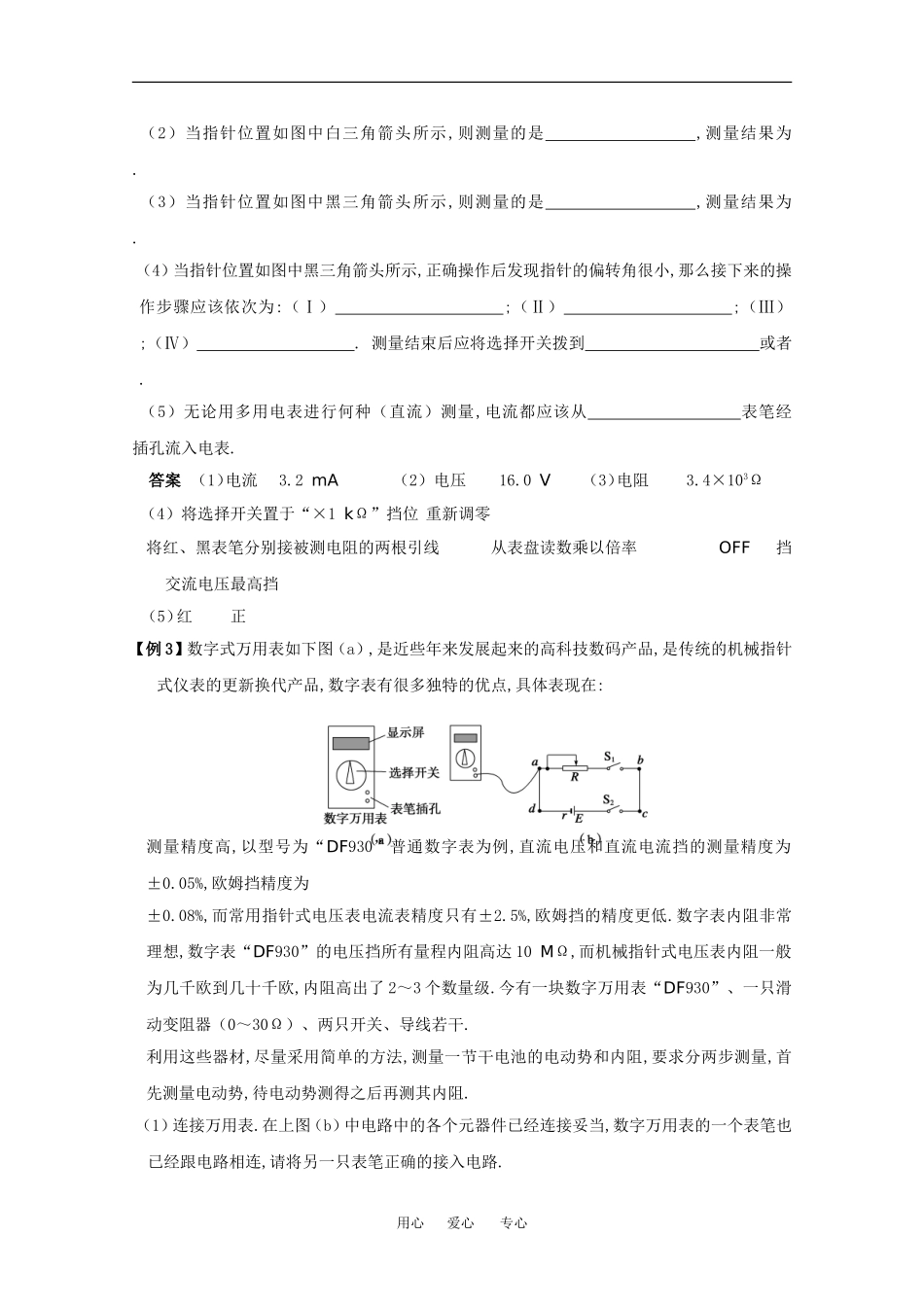

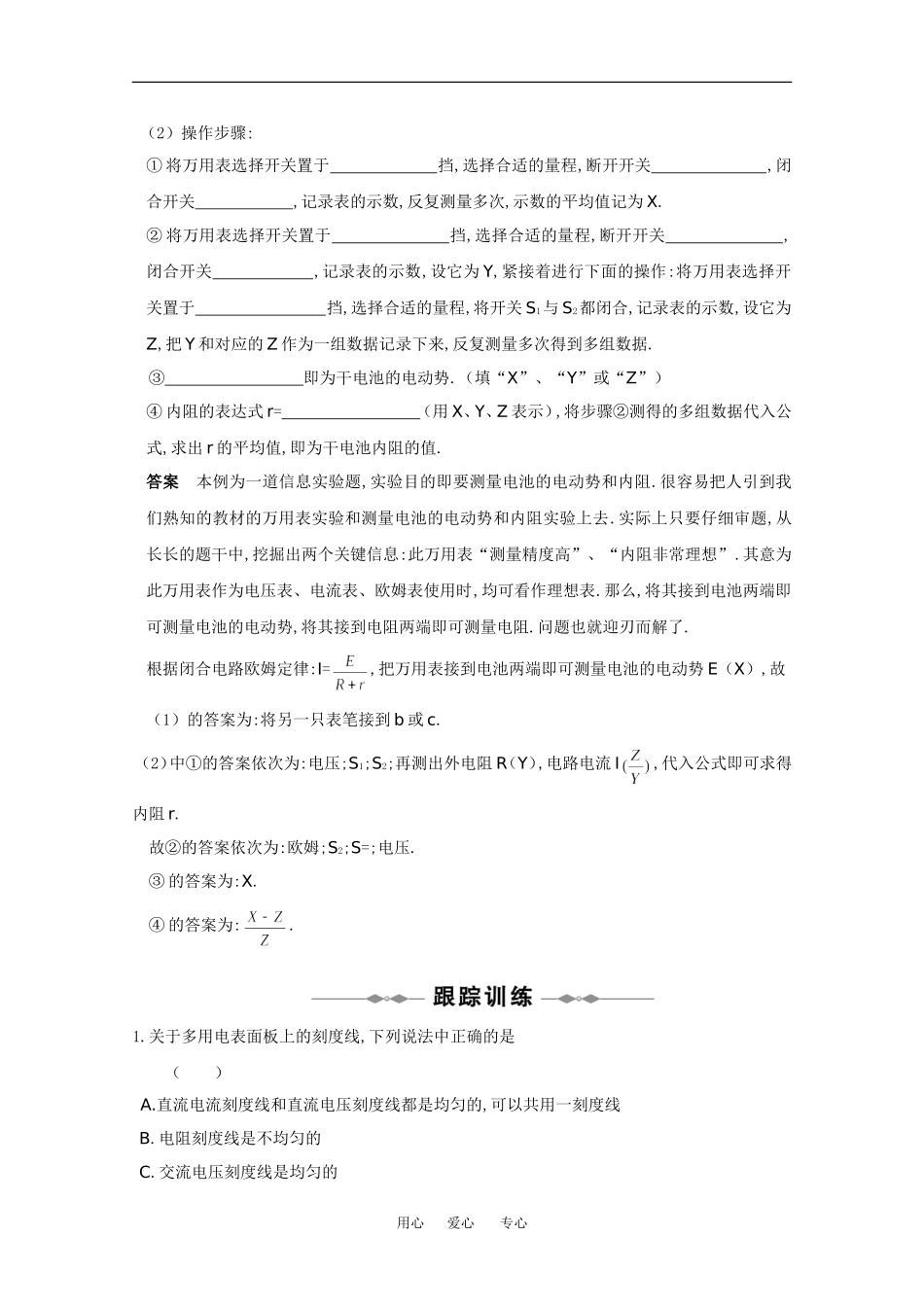

实验:练习使用多用电表【例 1】某同学用以下器材连接成图 1 所示的电路,原微安表盘如图 2 所示,他又在此基础上成功地改装了一个简易的“R×1 kΩ”的欧姆表,使用中发现这个欧姆表用来测量阻值在 10～20 kΩ 范围内的电阻时精确度令人满意.所供 器材如下:图 1图 2A.Ig=100μA 的微安表一个B.电动势 E=1.5 V,电阻可忽略不计的电池C.阻值调至 14 kΩ 电阻箱 R 一个D.红、黑测试表棒和导线若干（1）原微安表的内阻 Rg= .（2）在图 1 电路的基础上,不换微安表和电池,图 2 的刻度也不改变,仅增加 1 个元件,就能改装成“R×1 kΩ”的欧姆表.要增加的元件是 （填器件名称）,规格为 （保留两位有效数字）.（3）画出改装成“R×1 kΩ”的欧姆表后的电路图.答案 （1）1 kΩ（2）可变电阻15Ω（3）如右图所示【例 2】多用电表表头的示意图如下.（1）当指针位置如图中灰三角箭头所示,则测量的是 ,测量结果为 .用心 爱心 专心（2）当指针位置如图中白三角箭头所示,则测量的是 ,测量结果为 .（3）当指针位置如图中黑三角箭头所示,则测量的是 ,测量结果为 .（4）当指针位置如图中黑三角箭头所示,正确操作后发现指针的偏转角很小,那么接下来的操作步骤应该依次为:（Ⅰ） ;（Ⅱ） ;（Ⅲ） ;（Ⅳ） . 测量结束后应将选择开关拨到 或者 .（5）无论用多用电表进行何种（直流）测量,电流都应该从 表笔经 插孔流入电表.答案 （1）电流 3.2 mA（2）电压 16.0 V（3）电阻3.4×103Ω（4）将选择开关置于“×1 kΩ”挡位 重新调零将红、黑表笔分别接被测电阻的两根引线从表盘读数乘以倍率OFF挡交流电压最高挡（5）红正【例 3】数字式万用表如下图（a）,是近些年来发展起来的高科技数码产品,是传统的机械指针式仪表的更新换代产品,数字表有很多独特的优点,具体表现在:测量精度高,以型号为“DF930”普通数字表为例,直流电压和直流电流挡的测量精度为±0.05%,欧姆挡精度为±0.08%,而常用指针式电压表电流表精度只有±2.5%,欧姆挡的精度更低.数字表内阻非常理想,数字表“DF930”的电压挡所有量程内阻高达 10 MΩ,而机械指针式电压表内阻一般为几千欧到几十千欧,内阻高出了 2～3 个数量级.今有一块数字万用表“DF930”、一只滑动变阻器（0～30Ω）、两只开关、导线若干.利用这些器材,尽量采用简单的方法,测量一节干电池的电动势和内阻,要求分两步测量,首先测量电动势,待电动势测得之后再测其内阻.（1）连接万用表....
