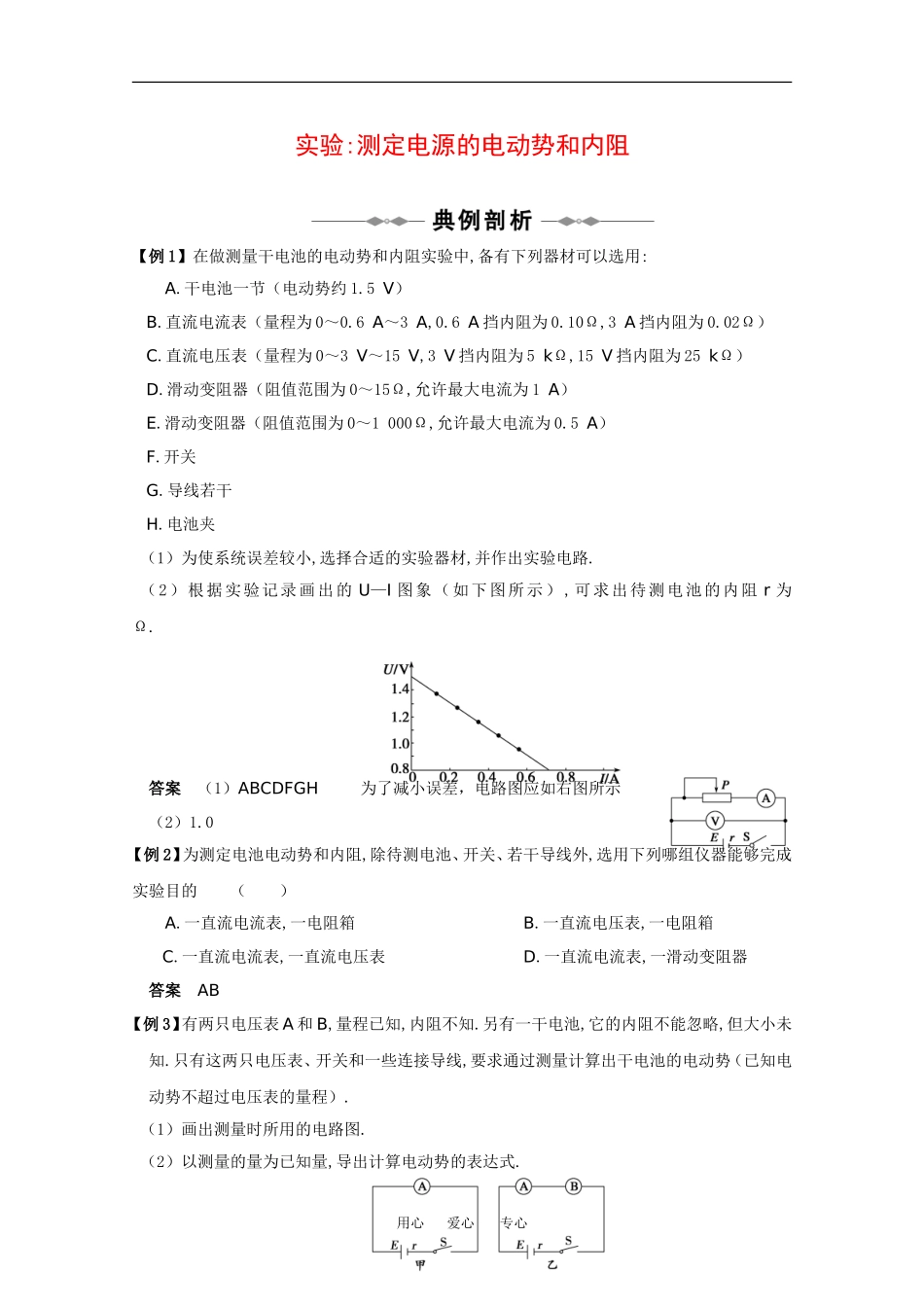

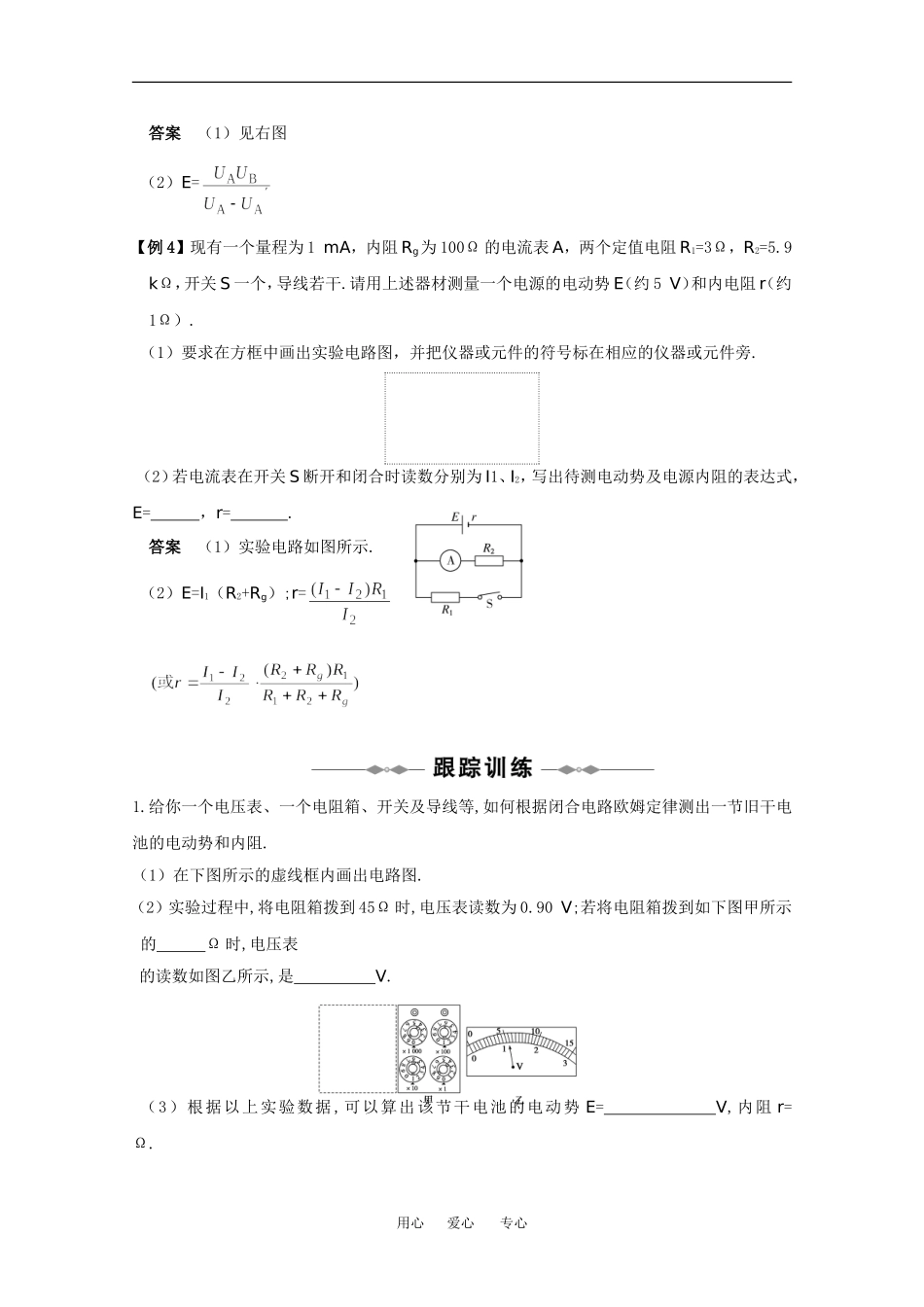

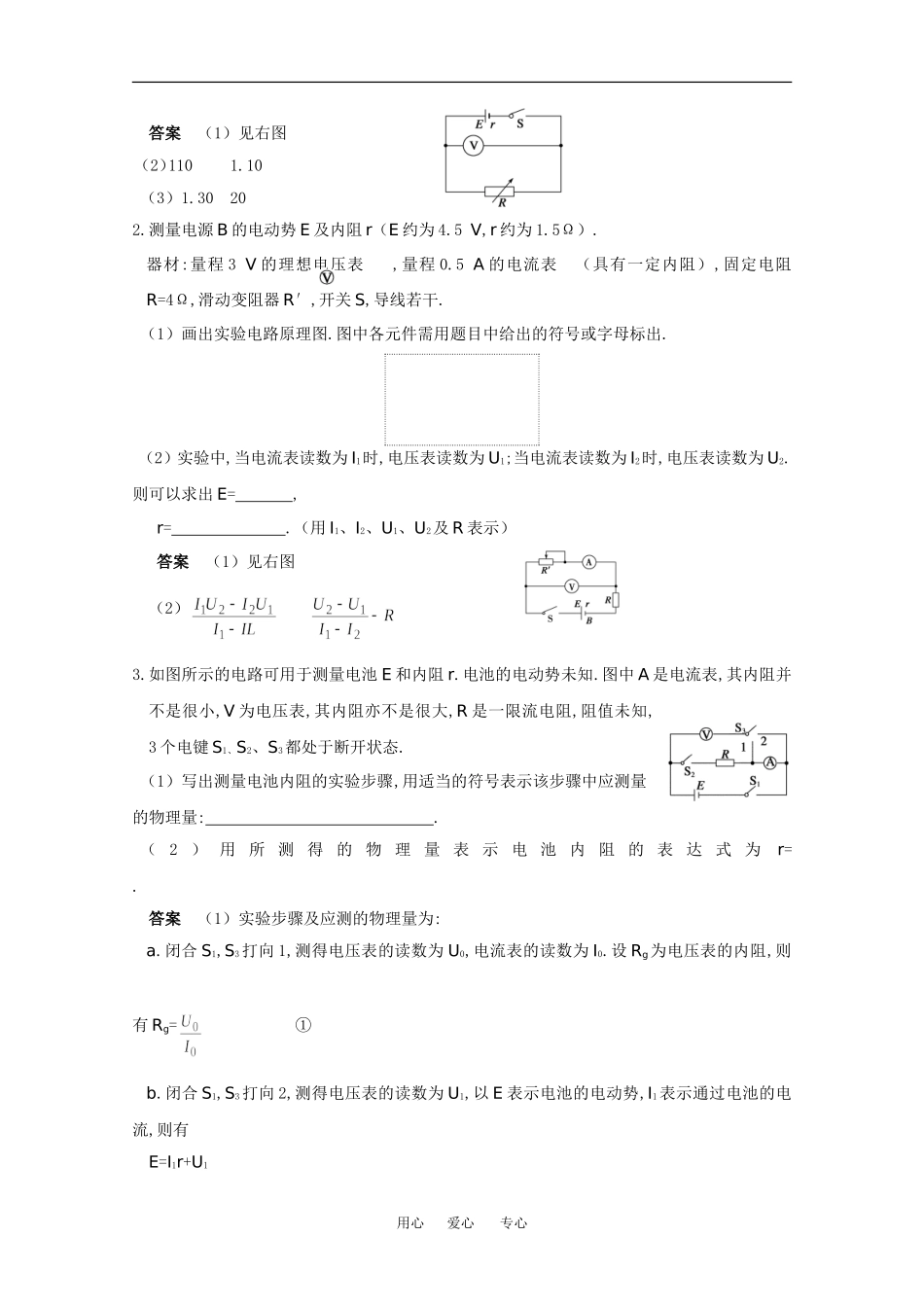

实验:测定电源的电动势和内阻【例 1】在做测量干电池的电动势和内阻实验中,备有下列器材可以选用:A.干电池一节（电动势约 1.5 V）B.直流电流表（量程为 0～0.6 A～3 A,0.6 A 挡内阻为 0.10Ω,3 A 挡内阻为 0.02Ω）C.直流电压表（量程为 0～3 V～15 V,3 V 挡内阻为 5 kΩ,15 V 挡内阻为 25 kΩ）D.滑动变阻器（阻值范围为 0～15Ω,允许最大电流为 1 A）E.滑动变阻器（阻值范围为 0～1 000Ω,允许最大电流为 0.5 A）F.开关G.导线若干H.电池夹（1）为使系统误差较小,选择合适的实验器材,并作出实验电路.（2）根据实验记录画出的 U—I 图象（如下图所示） ,可求出待测电池的内阻 r 为 Ω.答案 （1）ABCDFGH为了减小误差，电路图应如右图所示（2）1.0【例 2】为测定电池电动势和内阻,除待测电池、开关、若干导线外,选用下列哪组仪器能够完成实验目的（ ）A.一直流电流表,一电阻箱B.一直流电压表,一电阻箱C.一直流电流表,一直流电压表D.一直流电流表,一滑动变阻器答案 AB【例 3】有两只电压表 A 和 B,量程已知,内阻不知.另有一干电池,它的内阻不能忽略,但大小未知.只有这两只电压表、开关和一些连接导线,要求通过测量计算出干电池的电动势（已知电动势不超过电压表的量程）.（1）画出测量时所用的电路图.（2）以测量的量为已知量,导出计算电动势的表达式.用心 爱心 专心答案 （1）见右图（2）E=【例 4】现有一个量程为 1 mA，内阻 Rg为 100Ω 的电流表 A，两个定值电阻 R1=3Ω，R2=5.9 kΩ，开关 S 一个，导线若干.请用上述器材测量一个电源的电动势 E（约 5 V）和内电阻 r（约1Ω）.（1）要求在方框中画出实验电路图，并把仪器或元件的符号标在相应的仪器或元件旁.（2）若电流表在开关 S 断开和闭合时读数分别为 I1、I2，写出待测电动势及电源内阻的表达式，E= ，r= .答案 （1）实验电路如图所示.（2）E=I1（R2+Rg）;r= 1.给你一个电压表、一个电阻箱、开关及导线等,如何根据闭合电路欧姆定律测出一节旧干电池的电动势和内阻.（1）在下图所示的虚线框内画出电路图.（2）实验过程中,将电阻箱拨到 45Ω 时,电压表读数为 0.90 V;若将电阻箱拨到如下图甲所示的 Ω 时,电压表的读数如图乙所示,是 V.（3）根据以上实验数据,可以算出该节干电池的电动势 E= V,内阻 r= Ω.用心 爱心 专心答案 （1）见右图（2）1101.10（3）1.30202.测量电源 B 的电动势 E 及内阻 r（E...
