2010高中物理高考精品讲练系列学案：实验（8）测定金属的电阻率

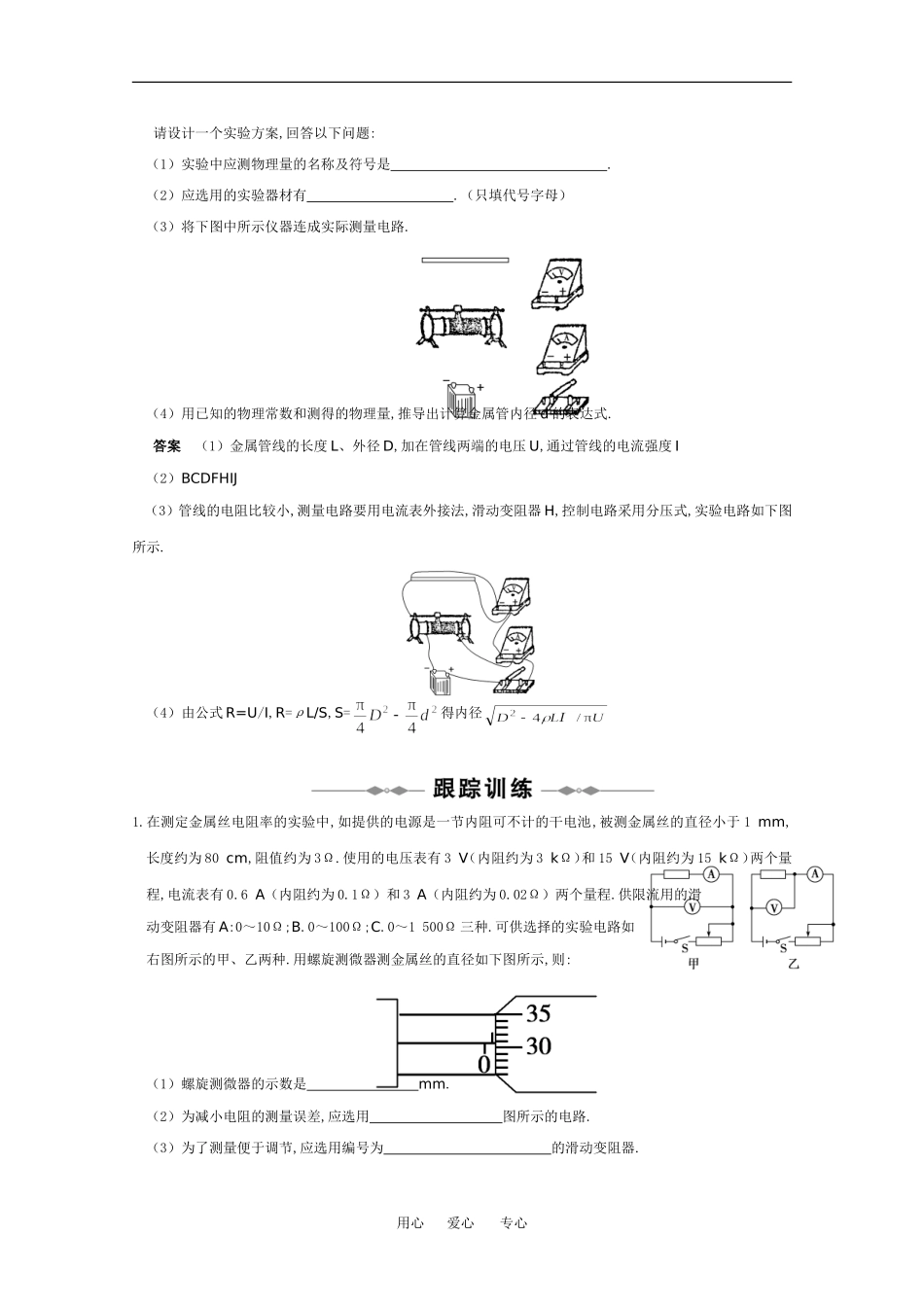

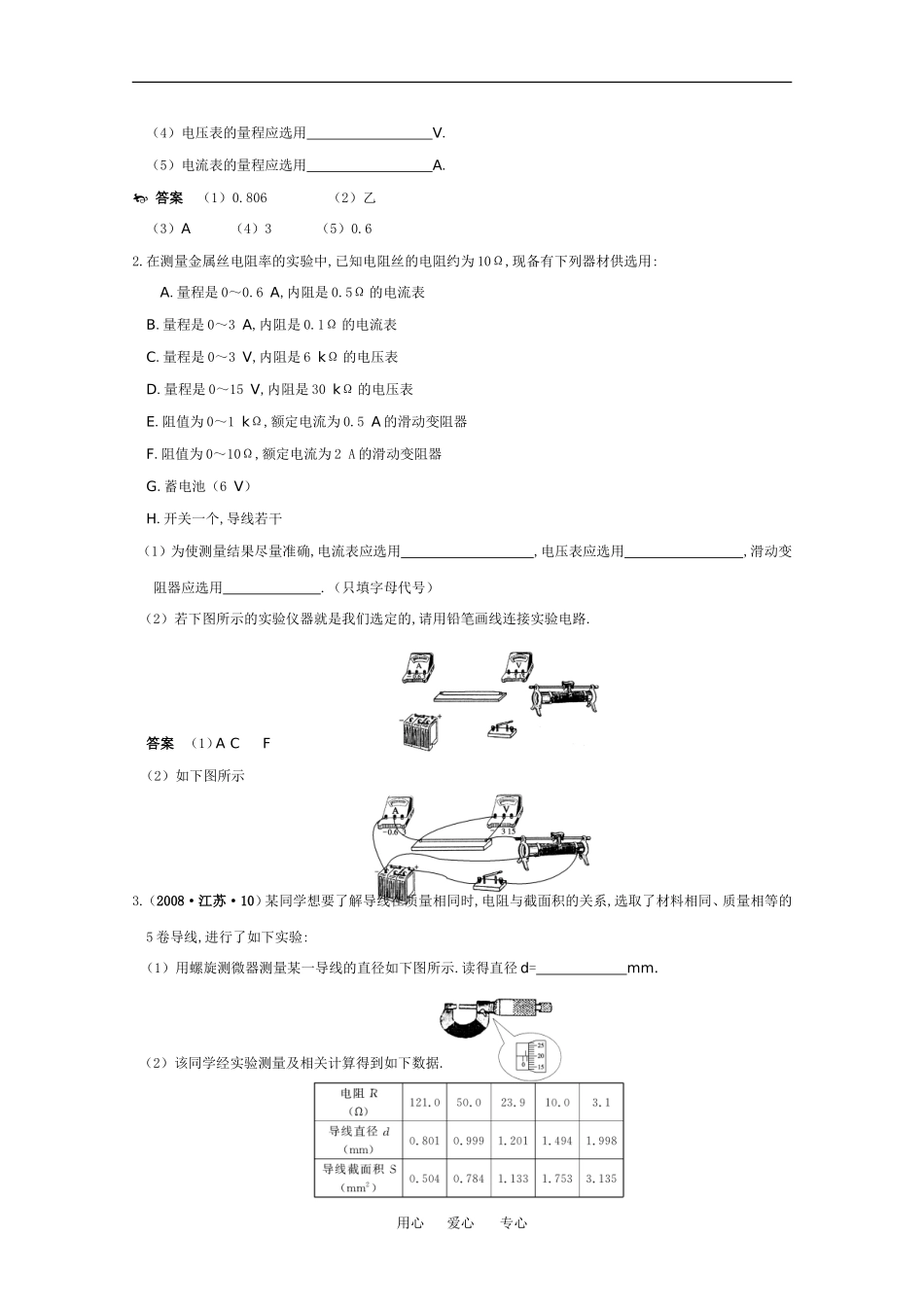

实验 8:测定金属的电阻率【例 1】在“测定金属的电阻率”实验中,以下操作错误的是（ ）A.用米尺量出金属导线的全长三次,算出其平均值B.用螺旋测微器在金属导线三个不同部位各测量一次直径,算出其平均值C.用伏安法测电阻时采用电流表的内接电路,多次测量后算出平均值D.实验中应保持金属导线的温度不变答案 AC【例 2】一个额定功率约为 0.25 W,阻值约为 100～200Ω 的待测电阻,用伏安法测它的阻值,现备有如下器材:A.电压表（量程 0～3 V,内阻 2 kΩ）B.电压表（量程 0～6 V,内阻 4 kΩ）C.电流表（量程 0～50 mA,内阻 20Ω）D.电流表（量程 0～3 A,内阻 0.01Ω）E.滑动变阻器（阻值 0～20Ω,额定电流 1 A）F.电池组（电动势 12 V,内阻较小）G.开关、导线若干（1）电流表应选用 ,电压表应选用 .（2）请画出实验电路图.答案 （1）C B（2）实验电路图如图乙所示【例 3】有一根细长而均匀的空心金属管线重约 1～2 N,长约 30 cm,电阻约为 30～40Ω,现在要测定它的内径d.已知这种金属的密度为 ρ0,劲度系数为 k,比热容为 C,电阻率为 ρ.现有以下实验器材:A.厘米刻度尺B.毫米刻度尺C.螺旋测微器D.电流表（50 mA,10 Ω）E.电流表（3 A,0.1 Ω）F.电压表（3 V,6 kΩ）G.滑动变阻器（200 Ω,0.5 A）H.滑动变阻器（5 Ω,2 A）I.蓄电池（6 V,0.05 Ω）J.开关一个,带夹的导线若干用心 爱心 专心请设计一个实验方案,回答以下问题:（1）实验中应测物理量的名称及符号是 .（2）应选用的实验器材有 .（只填代号字母）（3）将下图中所示仪器连成实际测量电路.（4）用已知的物理常数和测得的物理量,推导出计算金属管内径 d 的表达式.答案 （1）金属管线的长度 L、外径 D,加在管线两端的电压 U,通过管线的电流强度 I（2）BCDFHIJ（3）管线的电阻比较小,测量电路要用电流表外接法,滑动变阻器 H,控制电路采用分压式,实验电路如下图所示.（4）由公式 R=U/I,R=ρL/S,S=得内径1.在测定金属丝电阻率的实验中,如提供的电源是一节内阻可不计的干电池,被测金属丝的直径小于 1 mm,长度约为 80 cm,阻值约为 3Ω.使用的电压表有 3 V（内阻约为 3 kΩ）和 15 V（内阻约为 15 kΩ）两个量程,电流表有 0.6 A（内阻约为 0.1Ω）和 3 A（内阻约为 0.02Ω）两个量程.供限流用的滑动变阻器有 A:0～10Ω;B.0～100Ω;C.0～1 500Ω 三种.可供选择的实验电路如右图所示的甲、乙两种.用螺旋测微器测金...
