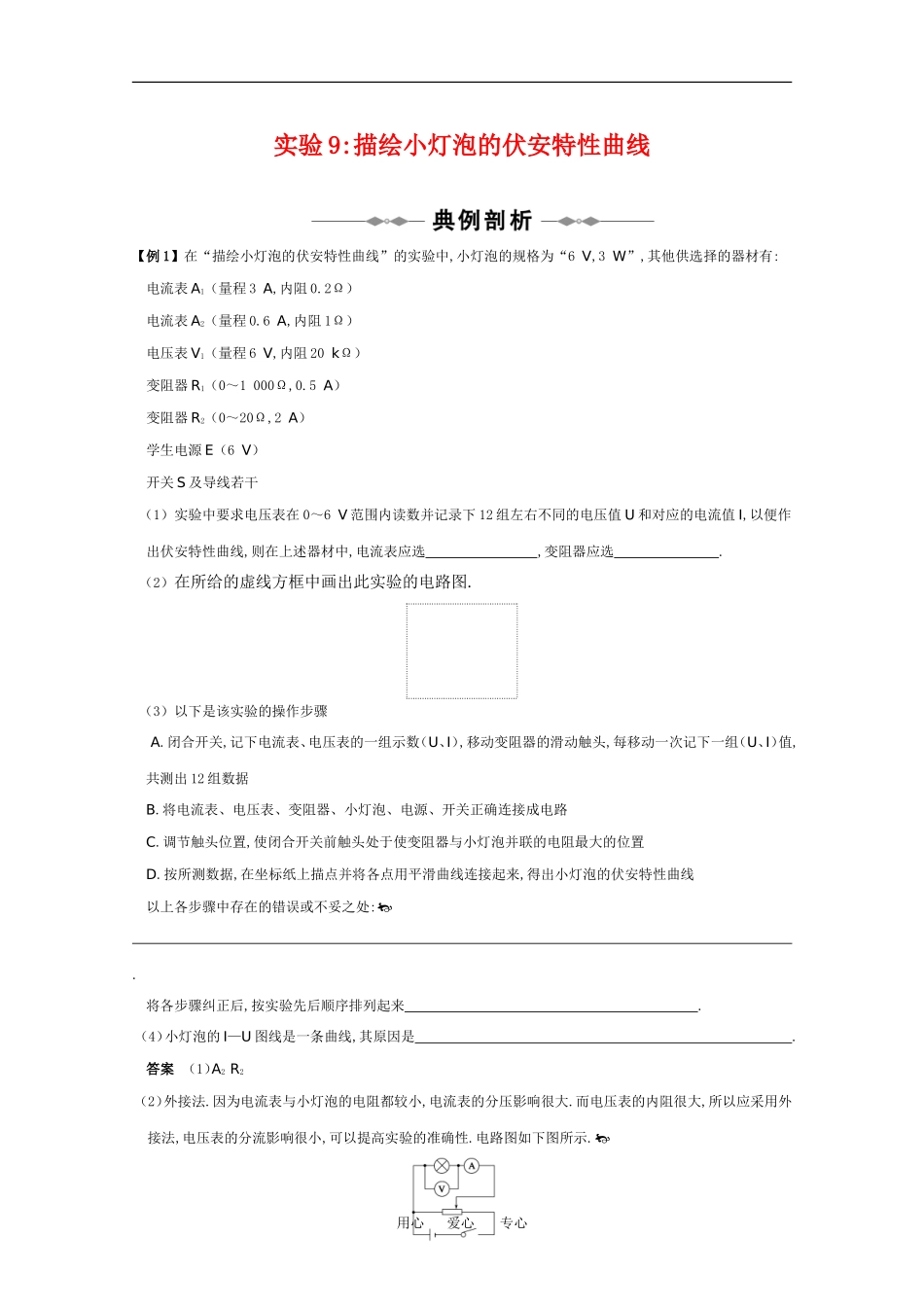

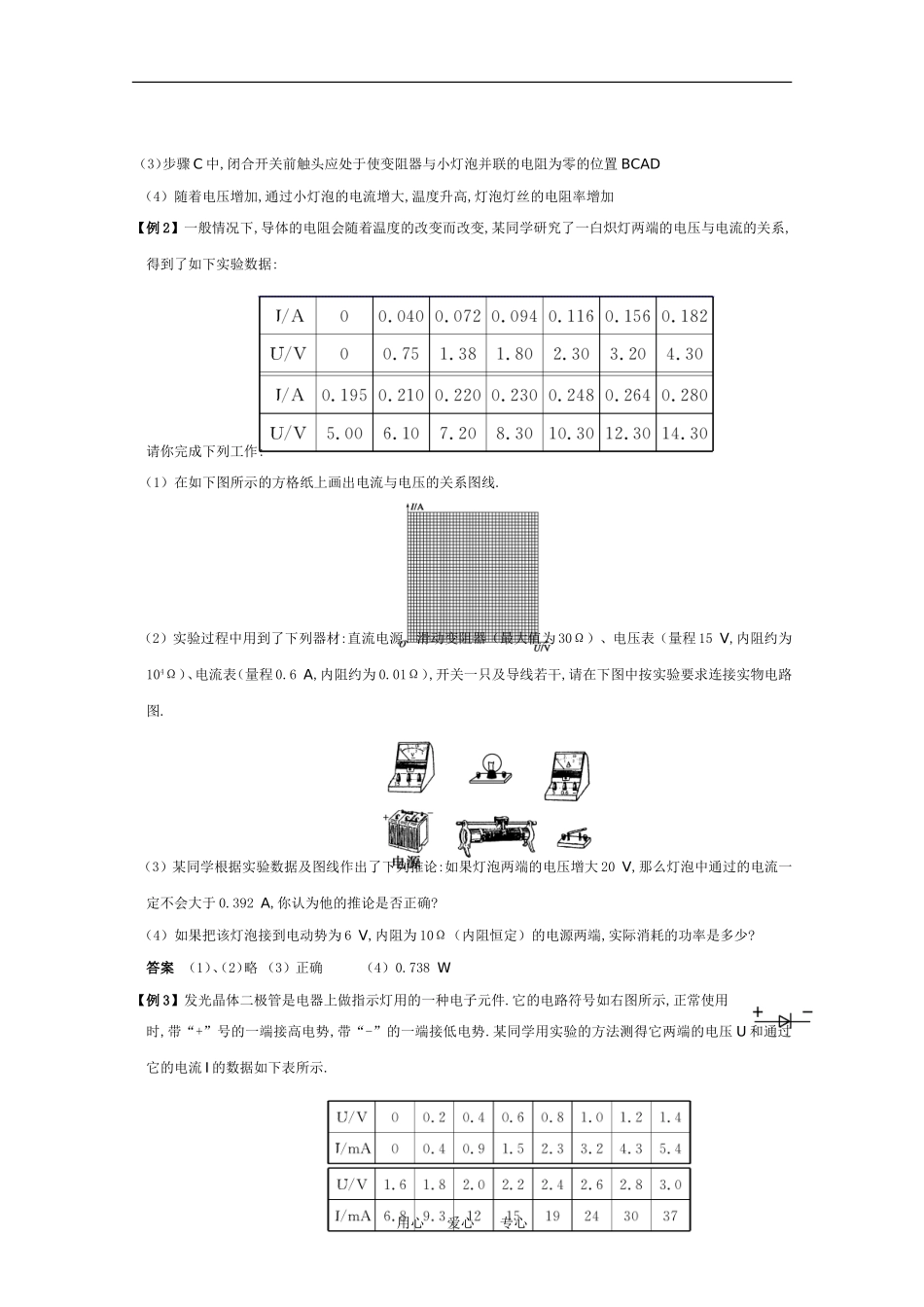

实验 9:描绘小灯泡的伏安特性曲线【例 1】在“描绘小灯泡的伏安特性曲线”的实验中,小灯泡的规格为“6 V,3 W”,其他供选择的器材有:电流表 A1（量程 3 A,内阻 0.2Ω）电流表 A2（量程 0.6 A,内阻 1Ω）电压表 V1（量程 6 V,内阻 20 kΩ）变阻器 R1（0～1 000Ω,0.5 A）变阻器 R2（0～20Ω,2 A）学生电源 E（6 V）开关 S 及导线若干（1）实验中要求电压表在 0～6 V 范围内读数并记录下 12 组左右不同的电压值 U 和对应的电流值 I,以便作出伏安特性曲线,则在上述器材中,电流表应选 ,变阻器应选 .（2）在所给的虚线方框中画出此实验的电路图.（3）以下是该实验的操作步骤A.闭合开关,记下电流表、电压表的一组示数（U、I）,移动变阻器的滑动触头,每移动一次记下一组（U、I）值,共测出 12 组数据B.将电流表、电压表、变阻器、小灯泡、电源、开关正确连接成电路C.调节触头位置,使闭合开关前触头处于使变阻器与小灯泡并联的电阻最大的位置D.按所测数据,在坐标纸上描点并将各点用平滑曲线连接起来,得出小灯泡的伏安特性曲线以上各步骤中存在的错误或不妥之处: .将各步骤纠正后,按实验先后顺序排列起来 .（4）小灯泡的 I—U 图线是一条曲线,其原因是 .答案 （1）A2 R2（2）外接法.因为电流表与小灯泡的电阻都较小,电流表的分压影响很大.而电压表的内阻很大,所以应采用外接法,电压表的分流影响很小,可以提高实验的准确性.电路图如下图所示.用心 爱心 专心（3）步骤 C 中,闭合开关前触头应处于使变阻器与小灯泡并联的电阻为零的位置 BCAD（4）随着电压增加,通过小灯泡的电流增大,温度升高,灯泡灯丝的电阻率增加【例 2】一般情况下,导体的电阻会随着温度的改变而改变,某同学研究了一白炽灯两端的电压与电流的关系,得到了如下实验数据:请你完成下列工作:（1）在如下图所示的方格纸上画出电流与电压的关系图线.（2）实验过程中用到了下列器材:直流电源、滑动变阻器（最大值为 30Ω）、电压表（量程 15 V,内阻约为104Ω）、电流表（量程 0.6 A,内阻约为 0.01Ω）,开关一只及导线若干,请在下图中按实验要求连接实物电路图.（3）某同学根据实验数据及图线作出了下列推论:如果灯泡两端的电压增大 20 V,那么灯泡中通过的电流一定不会大于 0.392 A,你认为他的推论是否正确?（4）如果把该灯泡接到电动势为 6 V,内阻为 10Ω（内阻恒定）的电源两端,实际消耗的功率是多少?答案 （1）、（2）略 （3...
