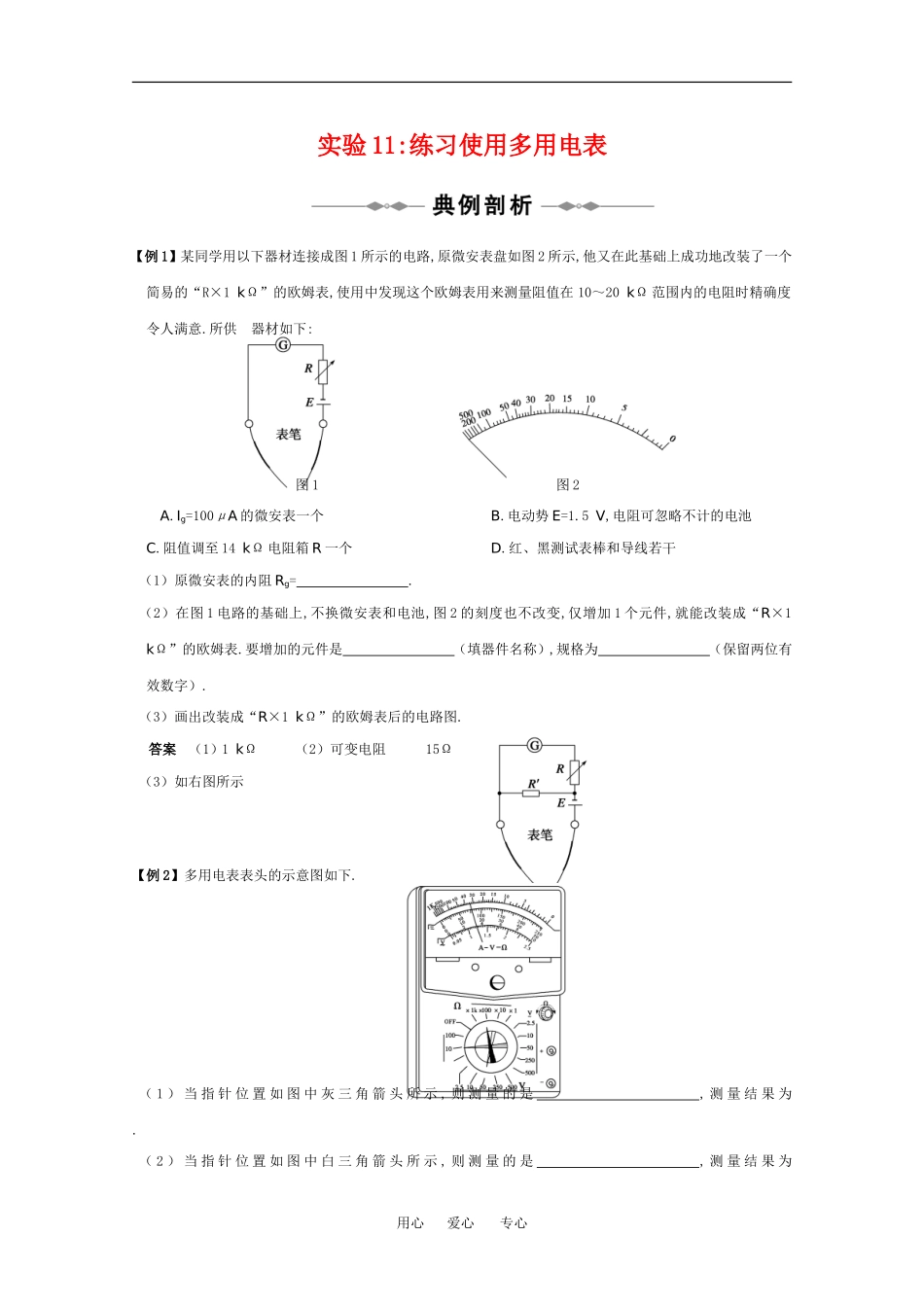

实验 11:练习使用多用电表【例 1】某同学用以下器材连接成图 1 所示的电路,原微安表盘如图 2 所示,他又在此基础上成功地改装了一个简易的“R×1 kΩ”的欧姆表,使用中发现这个欧姆表用来测量阻值在 10～20 kΩ 范围内的电阻时精确度令人满意
所供 器材如下:图 1图 2A
Ig=100μA 的微安表一个B
电动势 E=1
5 V,电阻可忽略不计的电池C
阻值调至 14 kΩ 电阻箱 R 一个D
红、黑测试表棒和导线若干（1）原微安表的内阻 Rg=
（2）在图 1 电路的基础上,不换微安表和电池,图 2 的刻度也不改变,仅增加 1 个元件,就能改装成“R×1 kΩ”的欧姆表
要增加的元件是 （填器件名称）,规格为 （保留两位有效数字）
（3）画出改装成“R×1 kΩ”的欧姆表后的电路图
答案 （1）1 kΩ（2）可变电阻15Ω（3）如右图所示【例 2】多用电表表头的示意图如下
（ 1 ） 当 指 针 位 置 如 图 中 灰 三 角 箭 头 所 示 , 则 测 量 的 是 , 测 量 结 果 为
（ 2 ） 当 指 针 位 置 如 图 中 白 三 角 箭 头 所 示 , 则 测 量 的 是 , 测 量 结 果 为 用心 爱心 专心
（ 3 ） 当 指 针 位 置 如 图 中 黑 三 角 箭 头 所 示 , 则 测 量 的 是 , 测 量 结 果 为
（4）当指针位置如图中黑三角箭头所示,正确操作后发现指针的偏转角很小,那么接下来的操作步骤应该依次为:（Ⅰ） ;（Ⅱ） ;（Ⅲ） ;（Ⅳ）
测量结束后应将选择开关拨到 或者
（5）无论用多用电表进行何种（直流）测量,电流都应该从 表笔经 插孔流入电表
答案 （1）电流 3
2 mA（2）电压 16
0 V（3）电阻3
4×103Ω（4）将选择开关置于“×1 kΩ”挡位重新调零将红、黑表笔分别接被测电阻的两根引线
