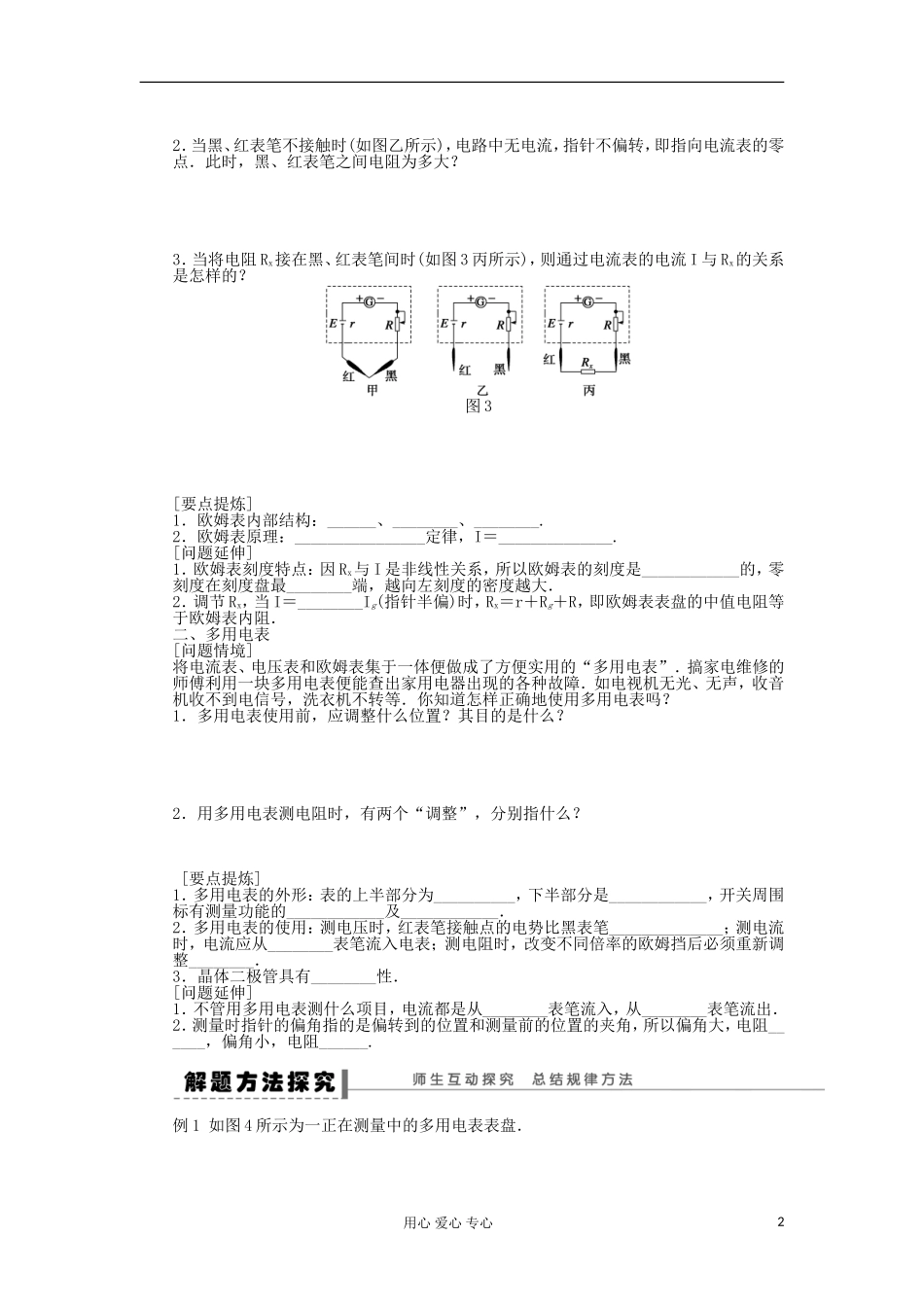

2.8 多用电表的原理、2.9 实验：练习使用多用电表 学案（人教版选修 3-1）一、欧姆表1．原理：依据____________________定律制成，它是由____________改装而成的．2．内部构造：由______________、______________和____________三部分组成．3．测量原理图 1如图 1 所示，当红、黑表笔间接入被测电阻 Rx时，通过表头的电流 I＝____________.改变 Rx，电流 I 随着改变，每个 Rx值都对应一个电流值，在刻度盘上直接标出与 I 值对应的________________值，就可以从刻度盘上直接读出被测电阻的阻值．二、多用电表1．用途：共用一个表头，可分别测量__________、____________、____________等物理量．2．外形：选择开关周围有不同的测量功能区域及________，选择开关旋到不同的位置，多用电表内对应的仪表电路被________________，就相当于对应的仪表．在不使用时，应把选择开关旋到________挡或交流电压最高挡．三、多用电表的使用练习1．测电压(1)选择直流电压挡合适的________．(2)将电表与被测电路____________，并要注意电表的极性．2．测电流(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用表______在电路中．(3)读数时，首先要认清刻度盘上的________________________．3．测电阻(1)要将选择开关扳到________挡上，此时红表笔连接表内电源的________极，黑表笔连接表内电源的________极．选好量程后，先________，然后测量．测量完毕，应把选择开关旋转到______挡．(2)用多用电表测电压、测电流及测电阻时，电流都是从________表笔流入电表，从_____表笔流出电表．4．二极管的特点及其电阻测量图 2(1)特点：如图 2 所示，它由________材料制成，左端为______极，右端为________极．(2)电阻测量：正向电阻____________，反向电阻______，可用多用电表判断它的________或区分它的________，二极管具有单向导电性.一、欧姆表[问题情境]大家知道，用电流表可以直接测电流，用电压表可以直接测电压．虽然“伏安法”可以测电阻，但需要的仪器很多，操作很麻烦，给科学实验、生产实践带来许多不便！有没有一个仪器可以直接测出电阻呢？1．当黑、红表笔短接时(如图 3 甲所示)，调节 R 的阻值，使指针指到满刻度，则 Ig＝，此时表示的黑、红表笔间电阻为多大？ 用心 爱心 专心1 2．当黑、红表笔不接触时(如图乙所示)，电路中无电流，指针不偏转，即指向电流表的零点．此时，黑、红表笔之间电阻为多大？ 3．当...
