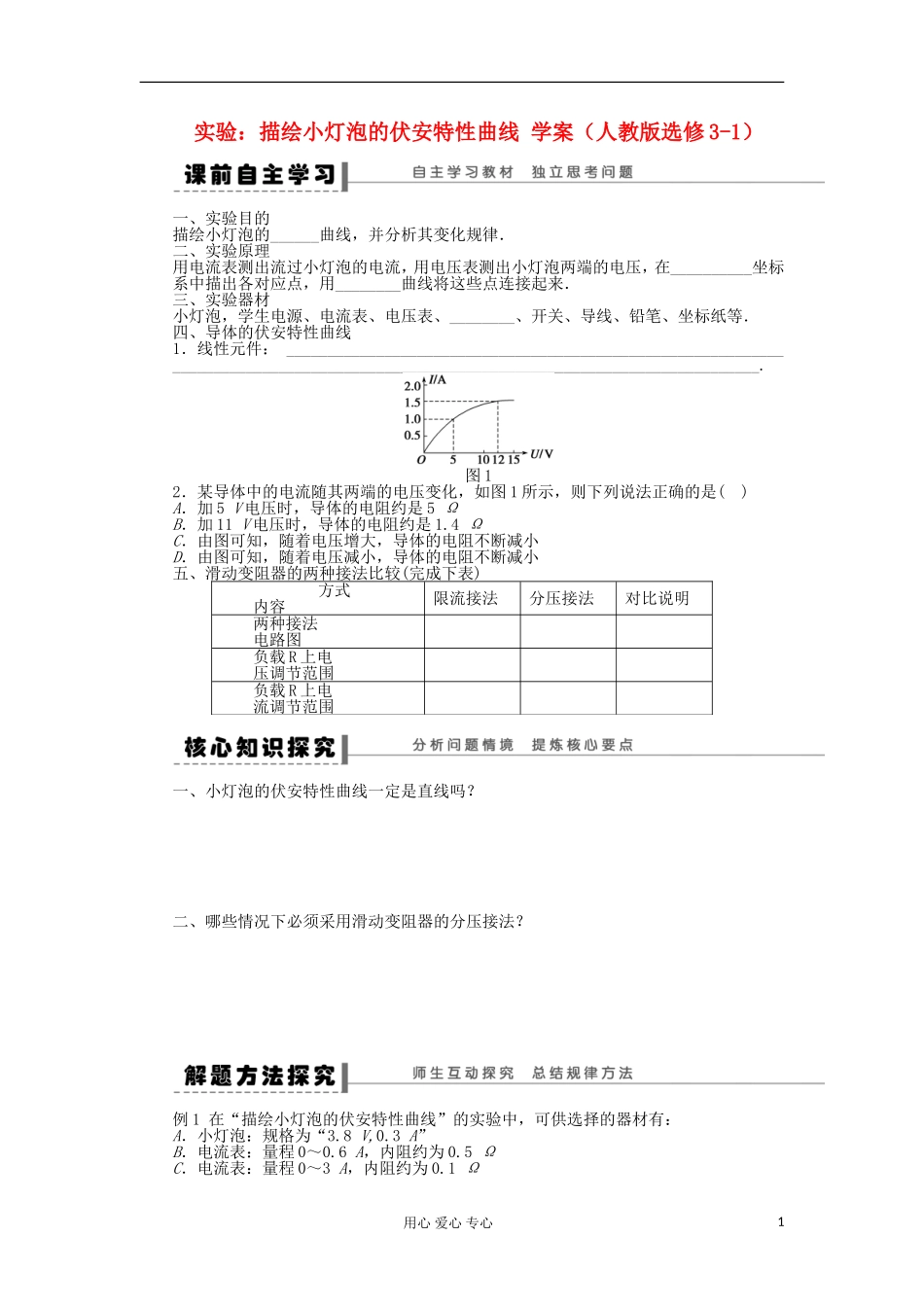

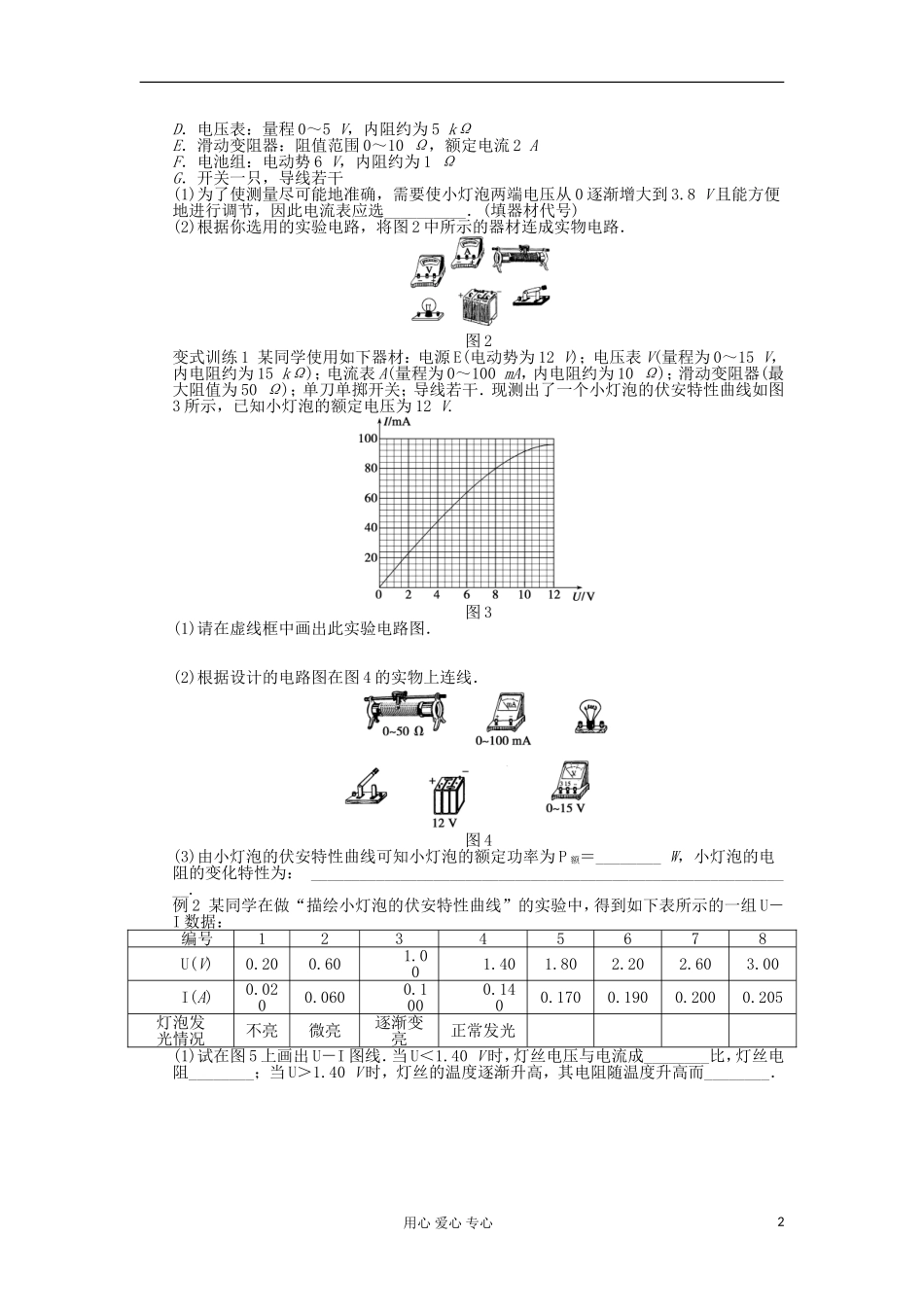

实验：描绘小灯泡的伏安特性曲线 学案（人教版选修 3-1）一、实验目的描绘小灯泡的______曲线，并分析其变化规律．二、实验原理用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，在__________坐标系中描出各对应点，用________曲线将这些点连接起来．三、实验器材小灯泡，学生电源、电流表、电压表、________、开关、导线、铅笔、坐标纸等．四、导体的伏安特性曲线1．线性元件： _____________________________________________________________________________________________________________________________________.图 12．某导体中的电流随其两端的电压变化，如图 1 所示，则下列说法正确的是( )A．加 5 V 电压时，导体的电阻约是 5 ΩB．加 11 V 电压时，导体的电阻约是 1.4 ΩC．由图可知，随着电压增大，导体的电阻不断减小D．由图可知，随着电压减小，导体的电阻不断减小五、滑动变阻器的两种接法比较(完成下表) 方式内容 限流接法分压接法对比说明两种接法电路图负载 R 上电压调节范围负载 R 上电流调节范围一、小灯泡的伏安特性曲线一定是直线吗？ 二、哪些情况下必须采用滑动变阻器的分压接法？ 例 1 在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材有：A．小灯泡：规格为“3.8 V,0.3 A”B．电流表：量程 0～0.6 A，内阻约为 0.5 ΩC．电流表：量程 0～3 A，内阻约为 0.1 Ω用心 爱心 专心1D．电压表：量程 0～5 V，内阻约为 5 kΩE．滑动变阻器：阻值范围 0～10 Ω，额定电流 2 AF．电池组：电动势 6 V，内阻约为 1 ΩG．开关一只，导线若干(1)为了使测量尽可能地准确，需要使小灯泡两端电压从 0 逐渐增大到 3.8 V 且能方便地进行调节，因此电流表应选__________．(填器材代号)(2)根据你选用的实验电路，将图 2 中所示的器材连成实物电路．图 2变式训练 1 某同学使用如下器材：电源 E(电动势为 12 V)；电压表 V(量程为 0～15 V，内电阻约为 15 kΩ)；电流表 A(量程为 0～100 mA，内电阻约为 10 Ω)；滑动变阻器(最大阻值为 50 Ω)；单刀单掷开关；导线若干．现测出了一个小灯泡的伏安特性曲线如图3 所示，已知小灯泡的额定电压为 12 V.图 3(1)请在虚线框中画出此实验电路图．(2)根据设计的电路图在图 4 的实物上连线．图 4(3)由小灯泡的伏安特性曲线可知小灯泡的额定功率为 P 额＝________ W，小灯泡的电阻的变化特...
