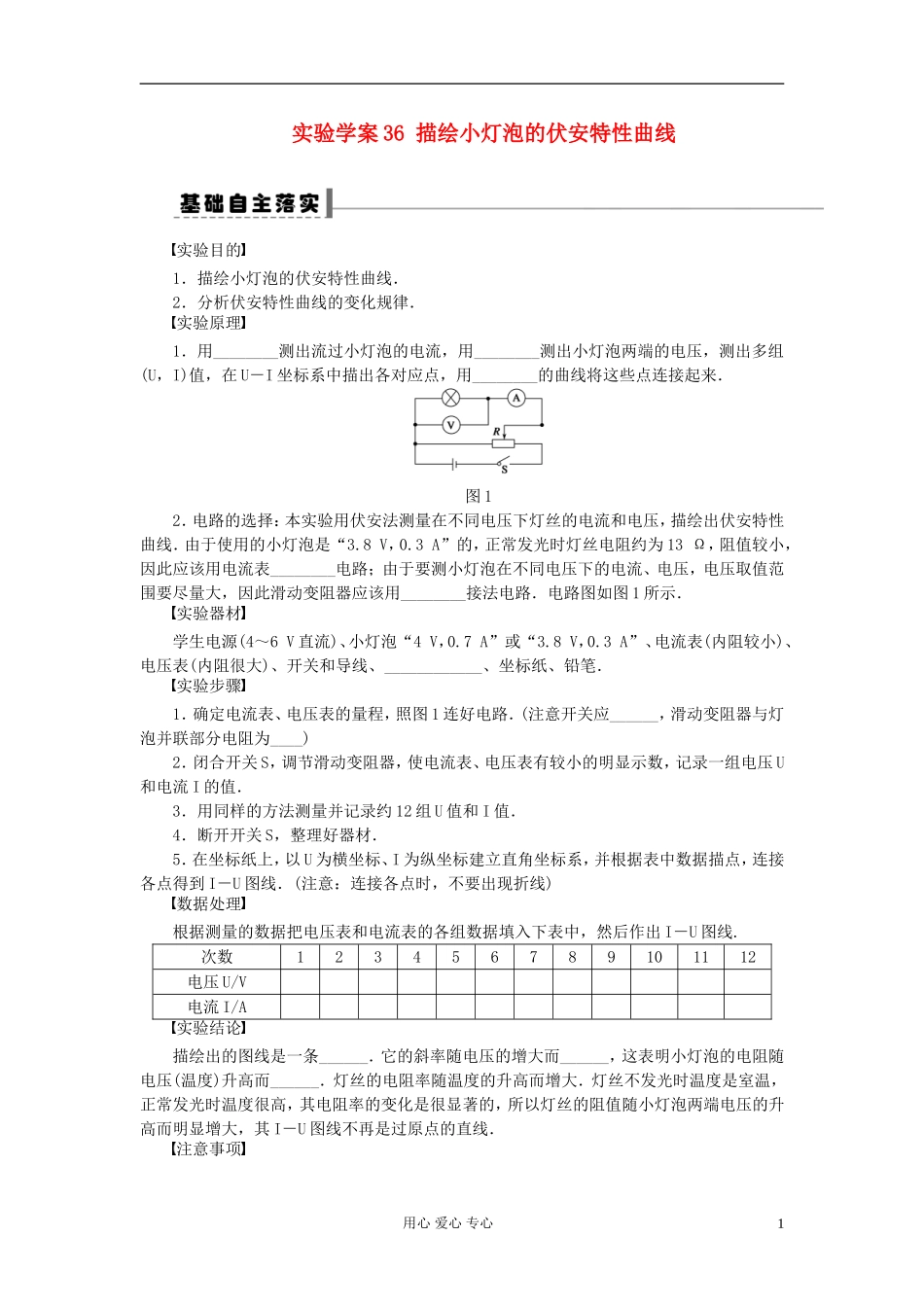

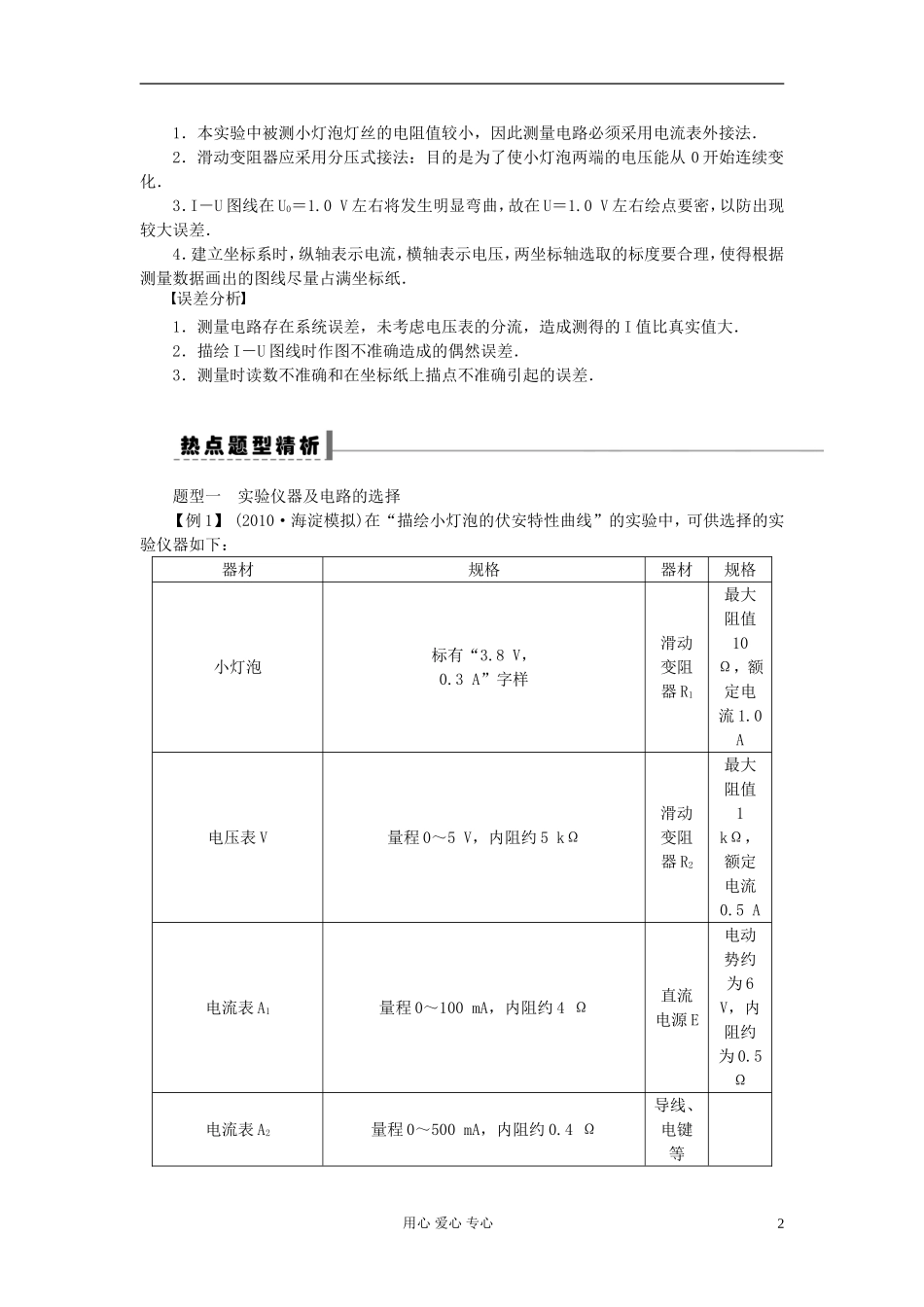

实验学案 36 描绘小灯泡的伏安特性曲线实验目的1．描绘小灯泡的伏安特性曲线．2．分析伏安特性曲线的变化规律．实验原理1．用________测出流过小灯泡的电流，用________测出小灯泡两端的电压，测出多组(U，I)值，在 U－I 坐标系中描出各对应点，用________的曲线将这些点连接起来．图 12．电路的选择：本实验用伏安法测量在不同电压下灯丝的电流和电压，描绘出伏安特性曲线．由于使用的小灯泡是“3.8 V，0.3 A”的，正常发光时灯丝电阻约为 13 Ω，阻值较小，因此应该用电流表________电路；由于要测小灯泡在不同电压下的电流、电压，电压取值范围要尽量大，因此滑动变阻器应该用________接法电路．电路图如图 1 所示．实验器材学生电源(4～6 V 直流)、小灯泡“4 V，0.7 A”或“3.8 V，0.3 A”、电流表(内阻较小)、电压表(内阻很大)、开关和导线、____________、坐标纸、铅笔．实验步骤1．确定电流表、电压表的量程，照图 1 连好电路．(注意开关应______，滑动变阻器与灯泡并联部分电阻为____)2．闭合开关 S，调节滑动变阻器，使电流表、电压表有较小的明显示数，记录一组电压 U和电流 I 的值．3．用同样的方法测量并记录约 12 组 U 值和 I 值．4．断开开关 S，整理好器材．5．在坐标纸上，以 U 为横坐标、I 为纵坐标建立直角坐标系，并根据表中数据描点，连接各点得到 I－U 图线．(注意：连接各点时，不要出现折线)数据处理根据测量的数据把电压表和电流表的各组数据填入下表中，然后作出 I－U 图线.次数123456789101112电压 U/V电流 I/A实验结论描绘出的图线是一条______．它的斜率随电压的增大而______，这表明小灯泡的电阻随电压(温度)升高而______．灯丝的电阻率随温度的升高而增大．灯丝不发光时温度是室温，正常发光时温度很高，其电阻率的变化是很显著的，所以灯丝的阻值随小灯泡两端电压的升高而明显增大，其 I－U 图线不再是过原点的直线．注意事项用心 爱心 专心11．本实验中被测小灯泡灯丝的电阻值较小，因此测量电路必须采用电流表外接法．2．滑动变阻器应采用分压式接法：目的是为了使小灯泡两端的电压能从 0 开始连续变化．3．I－U 图线在 U0＝1.0 V 左右将发生明显弯曲，故在 U＝1.0 V 左右绘点要密，以防出现较大误差．4．建立坐标系时，纵轴表示电流，横轴表示电压，两坐标轴选取的标度要合理，使得根据测量数据画出的图线尽量占满坐标纸．误差分析1．测量电路存在系统误差...
