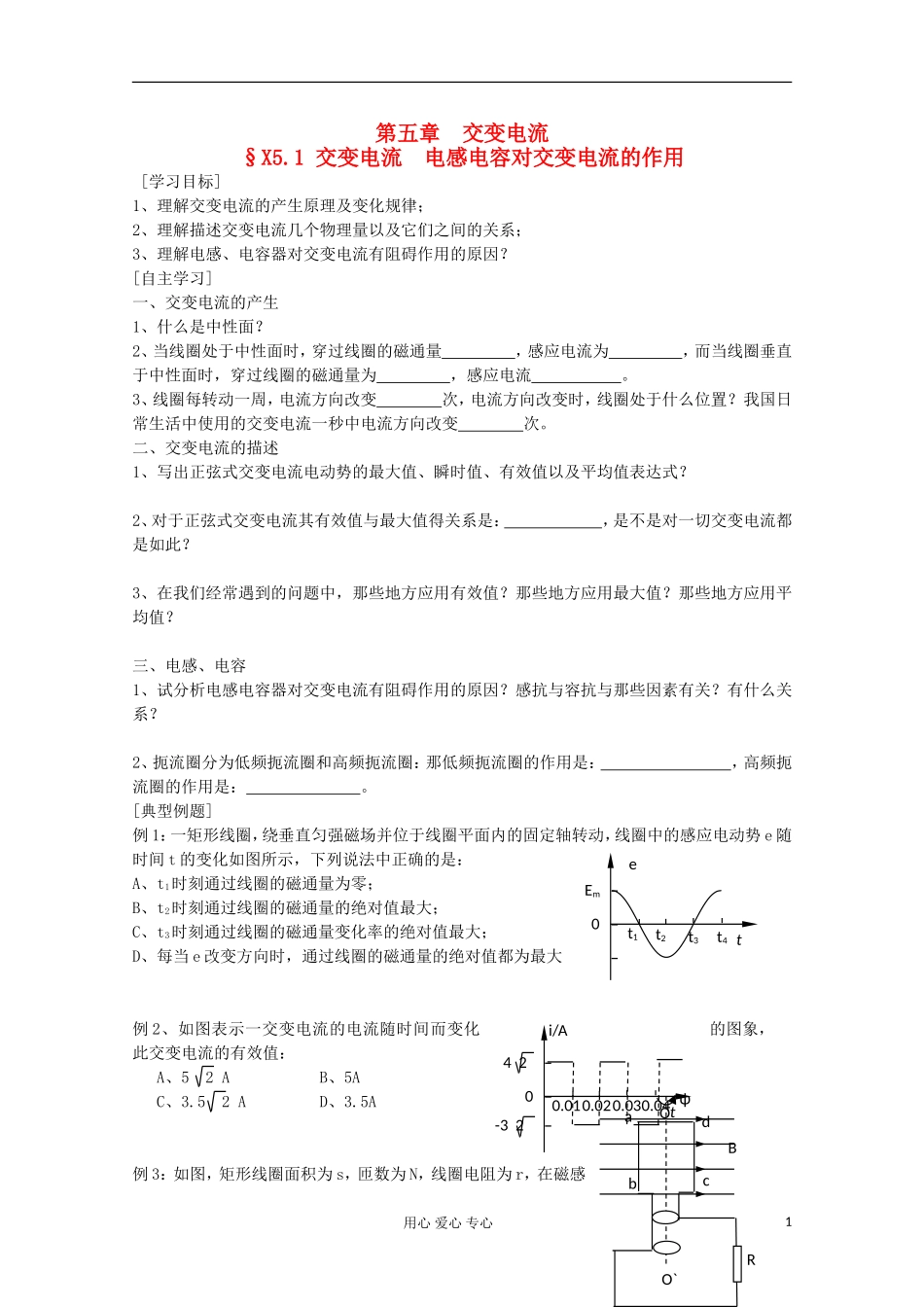

04i/A第五章 交变电流§X5
1 交变电流 电感电容对交变电流的作用 [学习目标] 1、理解交变电流的产生原理及变化规律；2、理解描述交变电流几个物理量以及它们之间的关系；3、理解电感、电容器对交变电流有阻碍作用的原因
[自主学习]一、交变电流的产生1、什么是中性面
2、当线圈处于中性面时，穿过线圈的磁通量 ，感应电流为 ，而当线圈垂直于中性面时，穿过线圈的磁通量为 ，感应电流
3、线圈每转动一周，电流方向改变 次，电流方向改变时，线圈处于什么位置
我国日常生活中使用的交变电流一秒中电流方向改变 次
二、交变电流的描述1、写出正弦式交变电流电动势的最大值、瞬时值、有效值以及平均值表达式
2、对于正弦式交变电流其有效值与最大值得关系是： ，是不是对一切交变电流都是如此
3、在我们经常遇到的问题中，那些地方应用有效值
那些地方应用最大值
那些地方应用平均值
三、电感、电容1、试分析电感电容器对交变电流有阻碍作用的原因
感抗与容抗与那些因素有关
2、扼流圈分为低频扼流圈和高频扼流圈：那低频扼流圈的作用是： ，高频扼流圈的作用是：
[典型例题]例 1：一矩形线圈，绕垂直匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势 e 随时间 t 的变化如图所示，下列说法中正确的是：A、t1时刻通过线圈的磁通量为零；B、t2时刻通过线圈的磁通量的绝对值最大；C、t3时刻通过线圈的磁通量变化率的绝对值最大；D、每当 e 改变方向时，通过线圈的磁通量的绝对值都为最大例 2、如图表示一交变电流的电流随时间而变化的图象，此交变电流的有效值： A、5 2 A B、5A C、3
5 2 A D、3
5A例 3：如图，矩形线圈面积为 s，匝数为 N，线圈电阻为 r，在磁感用心 爱心 专心
