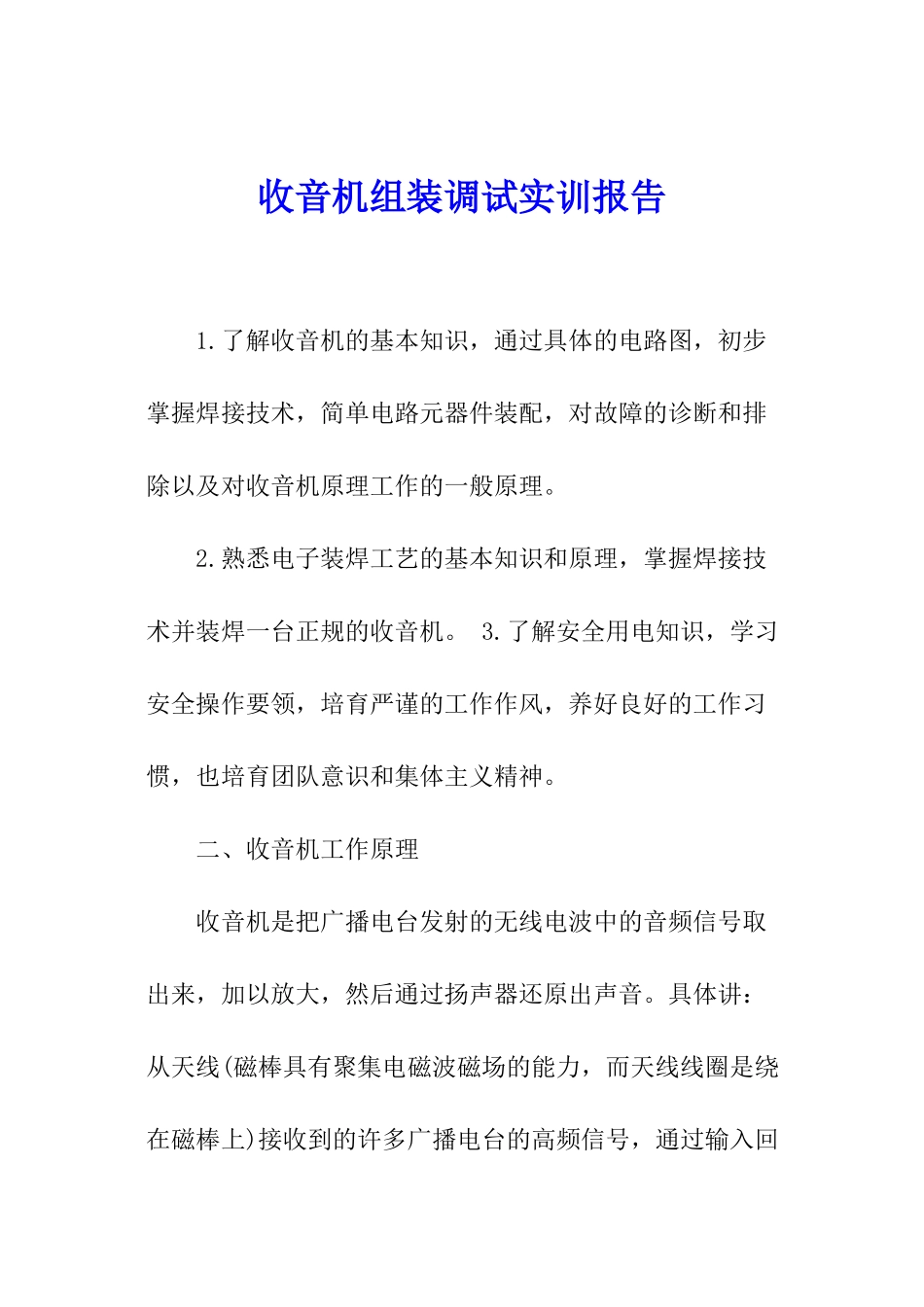

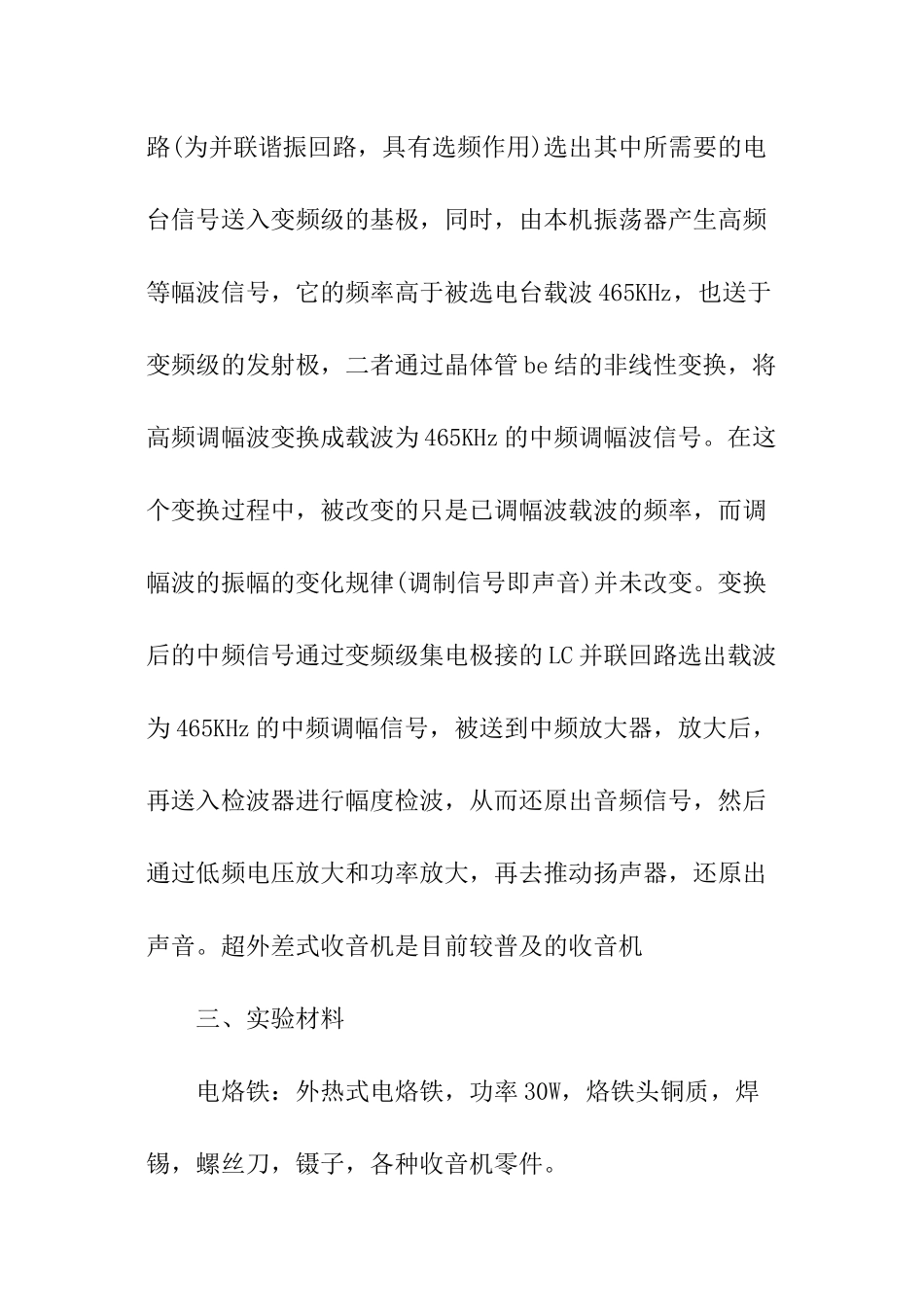

收音机组装调试实训报告 1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。 2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。 3.了解安全用电知识，学习安全操作要领，培育严谨的工作作风，养好良好的工作习惯，也培育团队意识和集体主义精神。 二、收音机工作原理 收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。具体讲：从天线(磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号，通过输入回路(为并联谐振回路，具有选频作用)选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波 465KHz，也送于变频级的发射极，二者通过晶体管 be 结的非线性变换，将高频调幅波变换成载波为 465KHz 的中频调幅波信号。在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律(调制信号即声音)并未改变。变换后的中频信号通过变频级集电极接的 LC 并联回路选出载波为 465KHz 的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。超外差式收音机是目前较普及的收音机 三、实验材料 电烙铁：外热式电烙铁，功率 30W，烙铁头铜质，焊锡，螺丝刀，镊子，各种收音机零件。 四、焊接技巧与注意事项 1 准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持洁净，无焊渣等氧化物，并在表面镀有一层焊锡。 2 加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为 1～2 秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。 3 送入焊丝;焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。注意：不要把焊锡丝送到烙铁头上! 4 移开焊丝;当焊丝熔化一定量后，立即向左上 45°方向移开焊丝。 5 移开烙铁;焊锡浸润焊盘和焊件的施焊部位以后，向右上 45°方向移开烙铁，结束焊接。 注意事项： 1、元件视情况立式焊装或卧式焊装均可，前者元件要成型，后者元件尽量贴近板面。 2、有字元件的有字一面要尽量在同一方向。 3、连接导线要先镀锡再焊接，剥线裸露部位不要大于1mm。 4、焊接所用时间...
