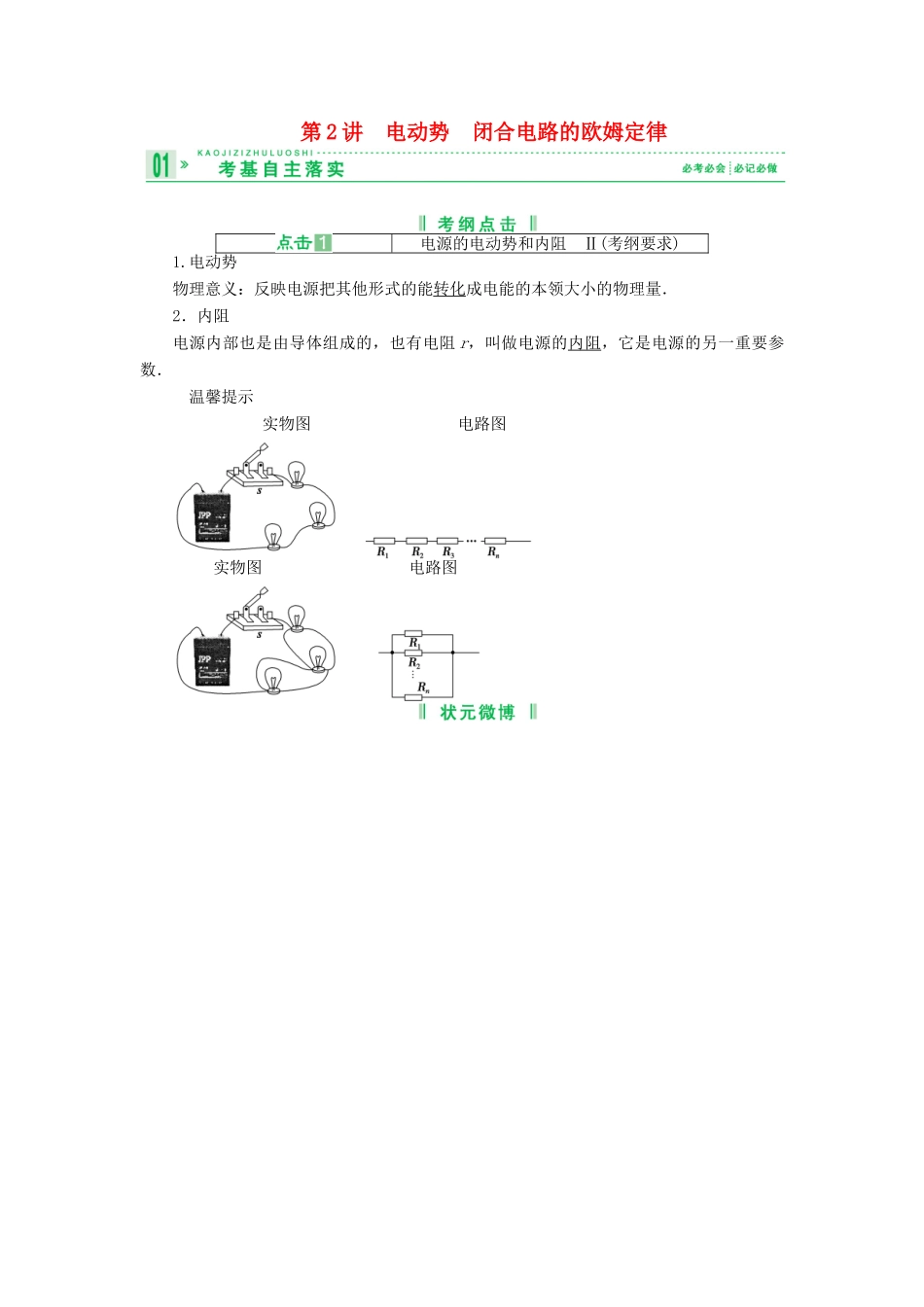

第 2 讲 电动势 闭合电路的欧姆定律电源的电动势和内阻 Ⅱ(考纲要求)1.电动势物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量．2．内阻电源内部也是由导体组成的，也有电阻 r，叫做电源的内阻，它是电源的另一重要参数．温馨提示 实物图 电路图 实物图 电路图 闭合电路的欧姆定律 Ⅱ(考纲要求)1．闭合电路(1)组成(2)内、外电压的关系：E＝U 外＋ U 内．2．闭合电路的欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比 ． (2)公式(3)路端电压与外电阻的关系① 负载 R 增大―→I 减小―→U 内减小―→U 外增大外电路断路时(R＝无穷)，I＝0，U 外＝E.② 负载 R 减小―→I 增大―→U 内增大―→U 外减小外电路短路时(R＝0)，I＝，U 内＝E.图 7－2－1(4)U－I 关系图：由 U＝E－Ir 可知，路端电压随着电路中电流的增大而减小；U－I 关系图线如图 7－2－1 所示．① 当电路断路即 I＝0 时，纵坐标的截距为电动势．② 当外电路电压为 U＝0 时，横坐标的截距为短路电流．③ 图线的斜率的绝对值为电源的内阻．1．(2011·绍兴高三检测)电源电动势为 E，内阻为 r，向可变电阻 R 供电，关于路端电压说法正确的是( )．A．因为电源电动势不变，所以路端电压也不变B．因为 U＝IR，所以当 I 增大时，路端电压也增大C．因为 U＝E－Ir，所以当 I 增大时，路端电压下降D．若外电路断开，则路端电压为零答案 C2．(2012·江门 高三检测)在已接电源的闭合电路中，关于电源的电动势、内电压、外电压的关系应是( )．A．如果外电压增大，则内电压增大，电源电动势也会随之增大B．如果外电压减小，内电阻不变，内电压也就不变，电源电动势也随内电压减小C．如果外电压不变，则内电压减小时，电源电动势也随内电压减小D．如果外电压增大，则内电压减小，电源电动势始终为二者之和，保持恒定解析 由闭合电路欧姆定律知：E＝U＋Ur＝U＋Ir，可见电动势等于内电压和外电压之和，电动势是不变的，故 D 正确，A、B、C 错误．答案 D3．一电池外电路断开时的路端电压为 3 V，接上 8 Ω 的负载电阻后路端电压降为 2.4 V，则可以判定电池的电动势 E 和内电阻 r 为( )． A．E＝2.4 V，r＝1 Ω B．E＝3 V，r＝2 ΩC．E＝2.4 V，r＝2 Ω D．E＝3 V，r＝1 Ω答案 B图 7－2－24．在如图 7－2－2 所示电路中，当滑动变阻器滑片 P 向下移动...
