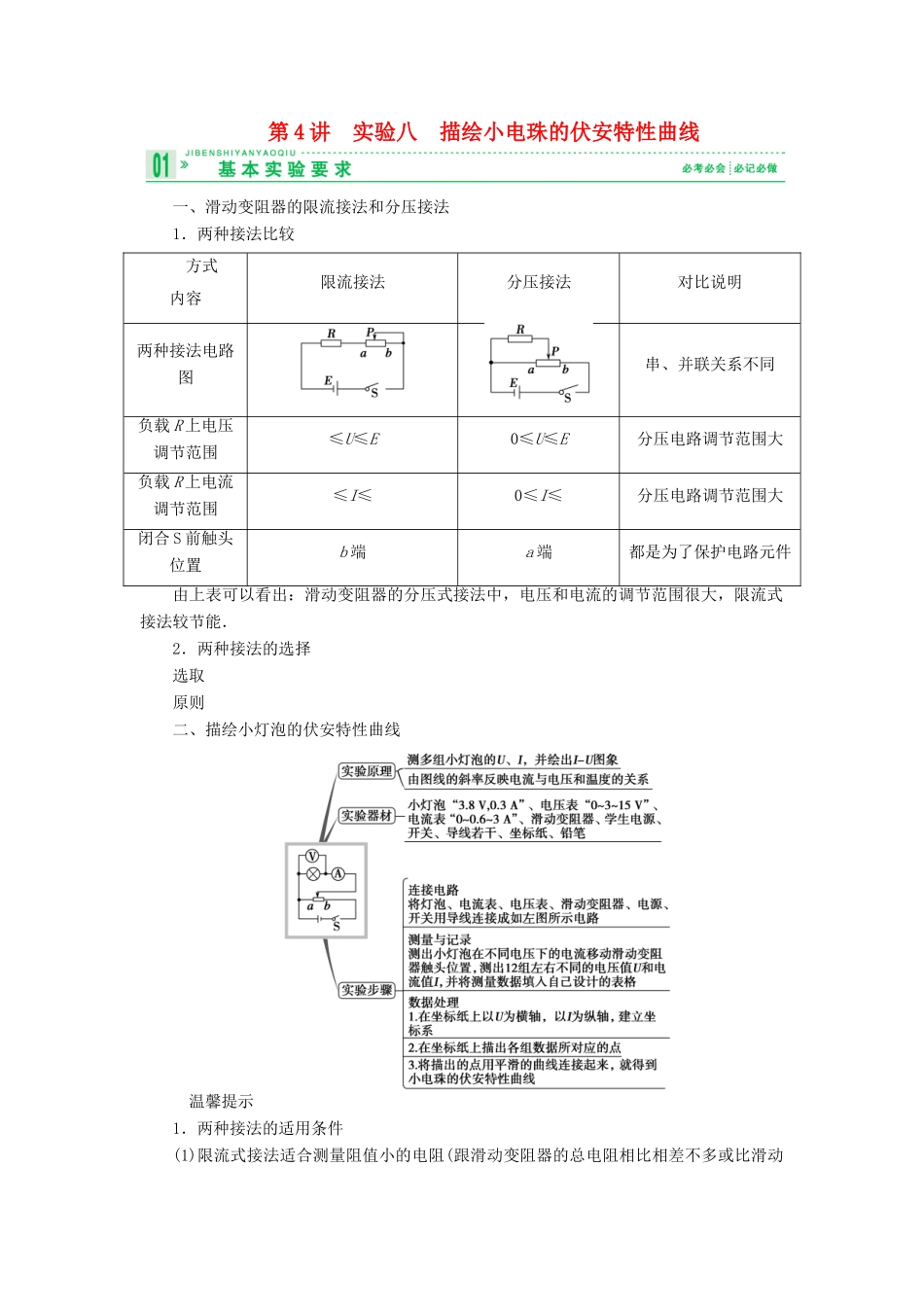

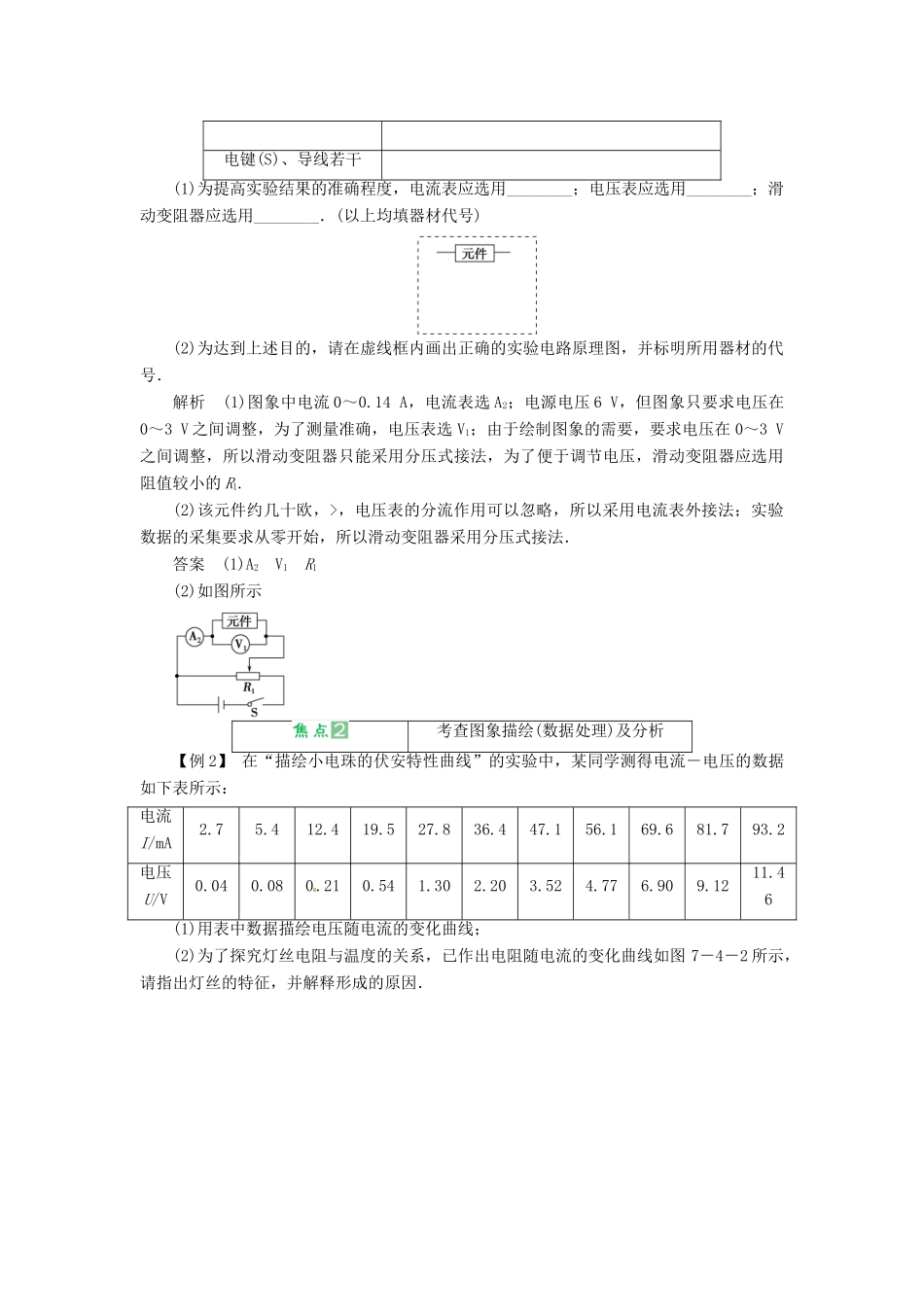

第 4 讲 实验八 描绘小电珠的伏安特性曲线一、滑动变阻器的限流接法和分压接法 1．两种接法比较方式内容 限流接法分压接法对比说明两种接法电路图串、并联关系不同负载 R 上电压调节范围≤U≤E0≤U≤E分压电路调节范围大负载 R 上电流调节范围≤I≤0≤I≤分压电路调节范围大闭合 S 前触头位置b 端a 端都是为了保护电路元件由上表可以看出：滑动变阻器的分压式接法中，电压和电流的调节范围很大，限流式接法较节能．2．两种接法的选择选取原则二、描绘小灯泡的伏安特性曲线温馨提示1．两种接法的适用条件(1)限流式接法适合测量阻值小的电阻(跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小)．(2)分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的总电阻要大)．2．以下三种情况必须采取分压式① 滑动变阻器的最大阻值远小于待测电阻的阻值；②电压要求从零变化；③实验仪器最大允许电流、电压不够，即连成限流式接法时，电压或电流超过电表量程．注意事项1．电流表外接法：本实验中被测小灯泡灯丝的电阻值较小，因此测量电路必须采用电流表外接法．2．滑动变阻器应采用分压式连接本实验要作出 UI 图线，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压接法．3．保护元件安全：为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的 a 端．加在小电珠两端的电压不要超过其额定电压．误差分析1．由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值．2．测量时读数带来误差．3．在坐标纸上描点、作图带来误差．考查仪器的选择及电路设计【例 1】 某研究性学习小组为了制作一种传感器，需要选用一电器元件，如图 7－4－1 所示为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：图 7－4－1器材(代号)规格电流表(A1)量程 0～50 mA，内阻约为 50 Ω电流表(A2)量程 0～200 mA，内阻约为 10 Ω电压表(V1)量程 0～3 V，内阻约为 10 kΩ电压表(V2)量程 0～15 V，内阻约为 25 kΩ滑动变阻器(R1)阻值范围 0～15 Ω，允许最大电流 1 A滑动变阻器(R2)阻值范围 0～1 kΩ，允许最大电流 100 mA直流电源(E)输出电压 6 V，内阻不计电键(S)、导线若干(1)为提高实验结果的准确程度，电流表应选用________；电压表应选用________；滑动变阻器应选用_...
