楼宇自控系统施工方法VIP专享

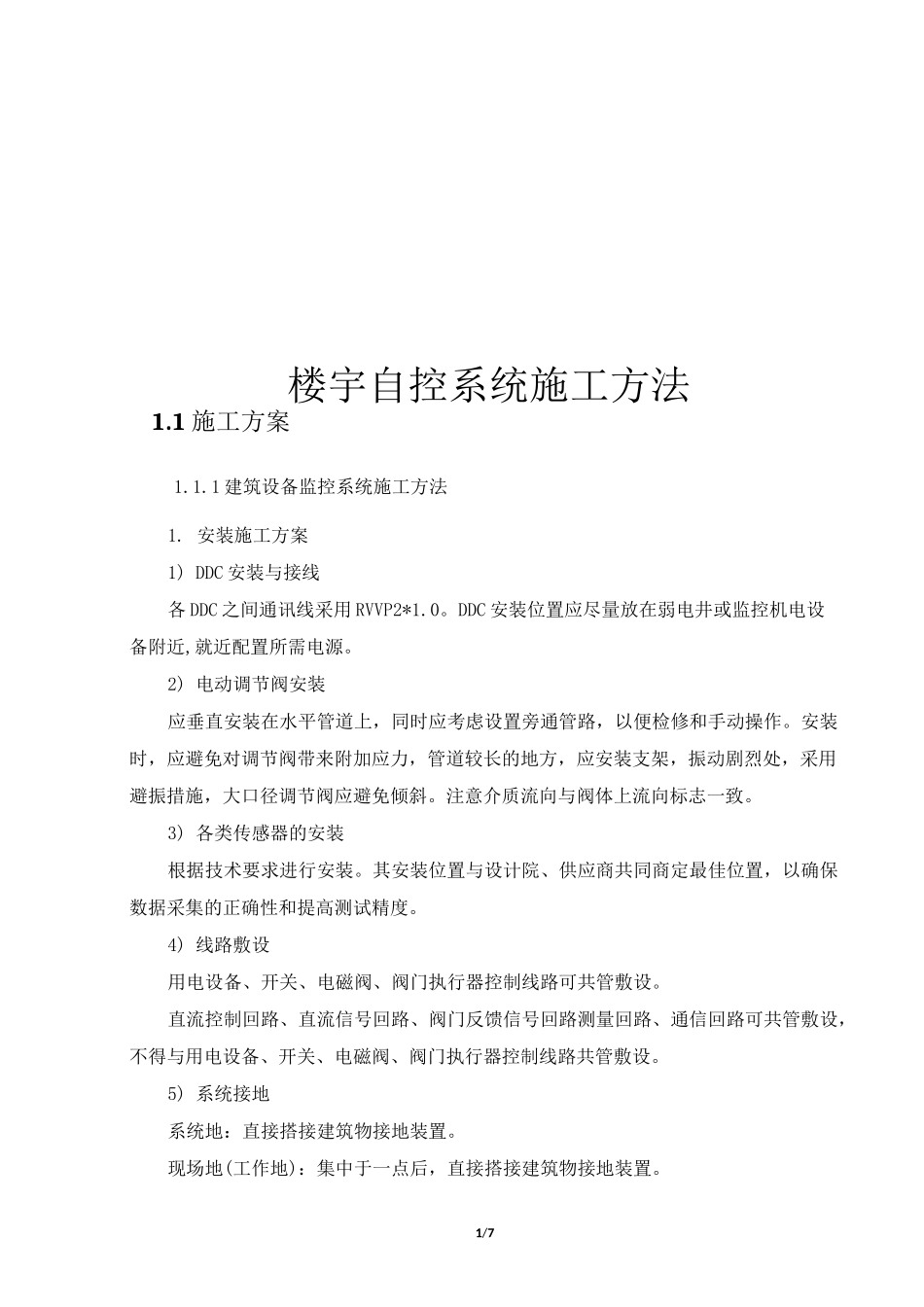

1/7楼宇自控系统施工方法1.1 施工方案1.1.1 建筑设备监控系统施工方法1. 安装施工方案1) DDC 安装与接线各 DDC 之间通讯线采用 RVVP2*1.0。DDC 安装位置应尽量放在弱电井或监控机电设备附近,就近配置所需电源。2) 电动调节阀安装应垂直安装在水平管道上，同时应考虑设置旁通管路，以便检修和手动操作。安装时，应避免对调节阀带来附加应力，管道较长的地方，应安装支架，振动剧烈处，采用避振措施，大口径调节阀应避免倾斜。注意介质流向与阀体上流向标志一致。3) 各类传感器的安装根据技术要求进行安装。其安装位置与设计院、供应商共同商定最佳位置，以确保数据采集的正确性和提高测试精度。4) 线路敷设用电设备、开关、电磁阀、阀门执行器控制线路可共管敷设。直流控制回路、直流信号回路、阀门反馈信号回路测量回路、通信回路可共管敷设，不得与用电设备、开关、电磁阀、阀门执行器控制线路共管敷设。5) 系统接地系统地：直接搭接建筑物接地装置。现场地(工作地)：集中于一点后，直接搭接建筑物接地装置。新旅明樾堂酒店项目智能化安装工程2/7通信地：通信电源采用浮空地方式运行故不接地。3/7特殊功能检查按本工程规定的功能进行检查，如数字量信号输入以及正常、报警、线路、开路、线路短路的检测等。② 数字量输出调试：新旅明樾堂酒店项目智能化安装工程新旅明樾堂酒店项目智能化安装工程5/7新旅明樾堂酒店项目智能化安装工程新旅明樾堂酒店项目智能化安装工程7/7关的电动阀（冷、热水调节阀）的工作是否正常及其位置调节是否跟随变化。⑥ 启动空调机时，新风门、回风门、排风门等应联锁打开，各种调节控制应投入工作。空调机启动后，回风温度应随着回风温度设定的改变而变化，在经过一定时间后应：能稳定在回风温度设定值的附近。如果回风温度跟踪设定值的速度太慢，可以适当提高PID 调节的比例放大作用；如果系统稳定后，回风温度和设定值的偏差较大，可以适当提高 PID 调节的积分作用；如果回风温度在设定值上下明显地作周期性波动，其偏差超过范围，则应先降低或取消微分作用，再降低比例放大作用，直到系统稳定为止。PID参数设置的原则是：首先保证系统稳定，其次满足其基本的精度要求，各项参数设置不宜过分，应避免系统振荡，并有一定余量。当系统经调试不能稳定时，应考虑有关的机械或电气装置中是否存在阻碍系统稳定的因素，作仔细检查并排除这样的干扰。⑦ 空调机停止动转时，新风门、排风门、冷热水调节阀、...
