船舶电气系统安装检验作业指导书

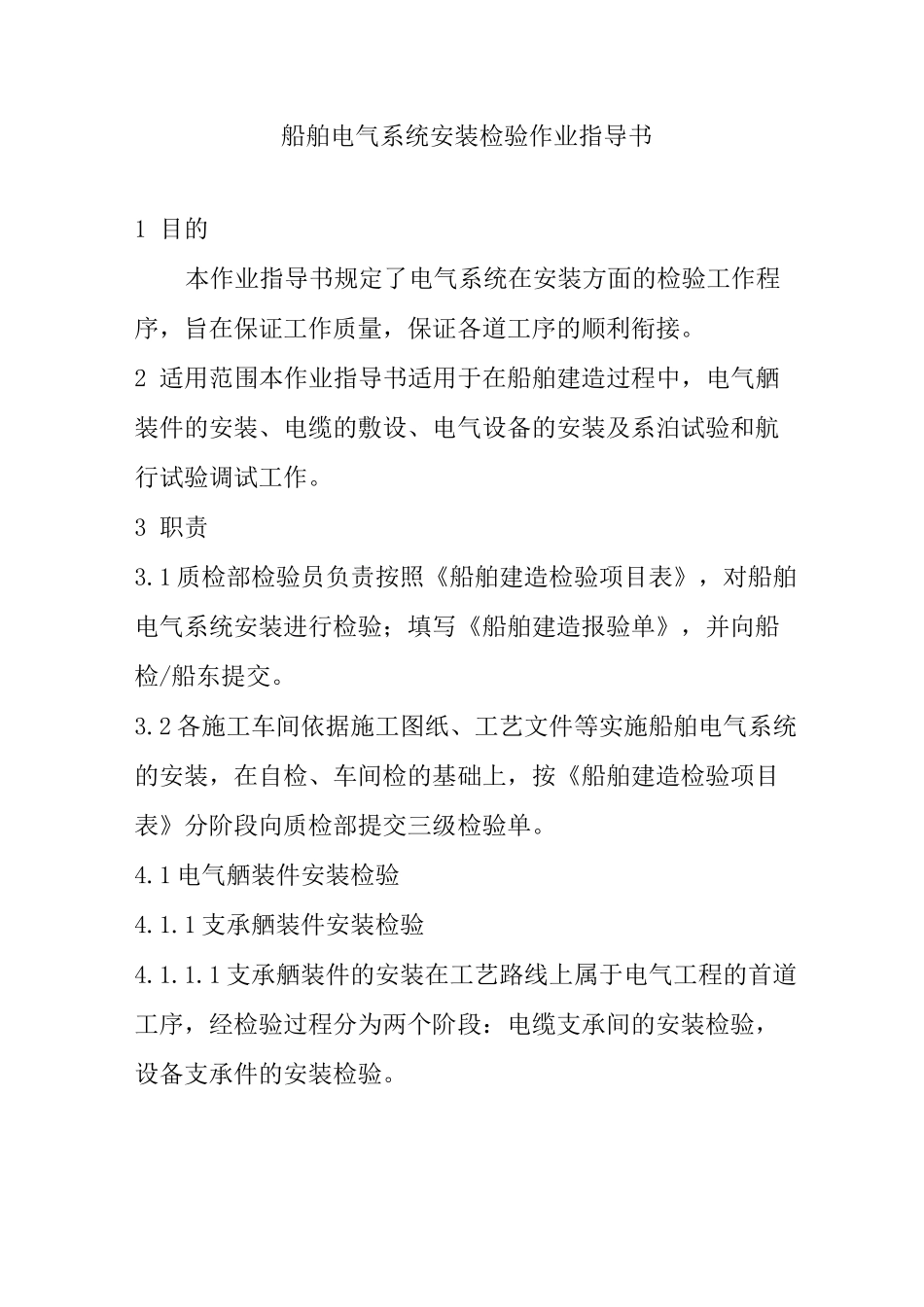

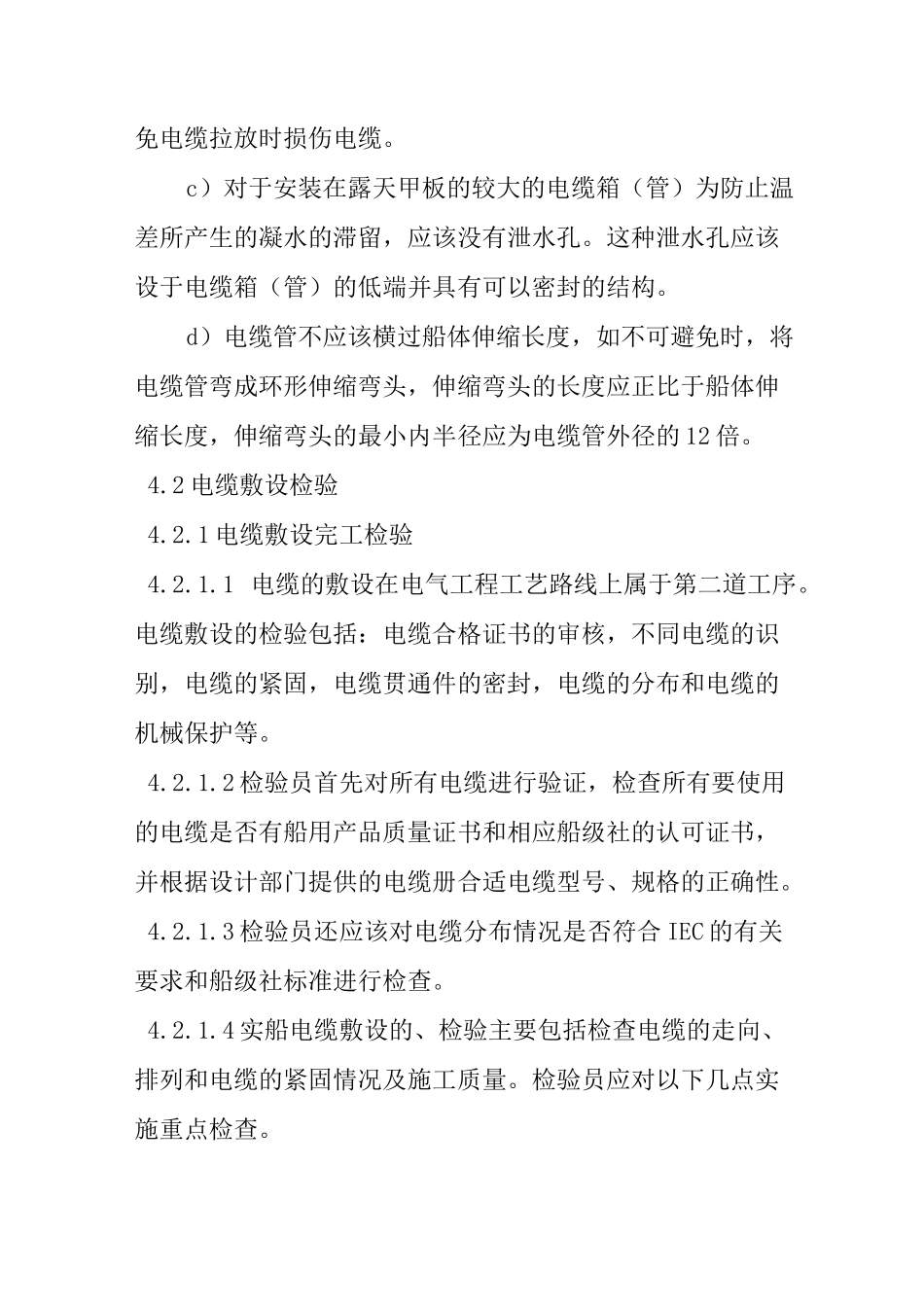

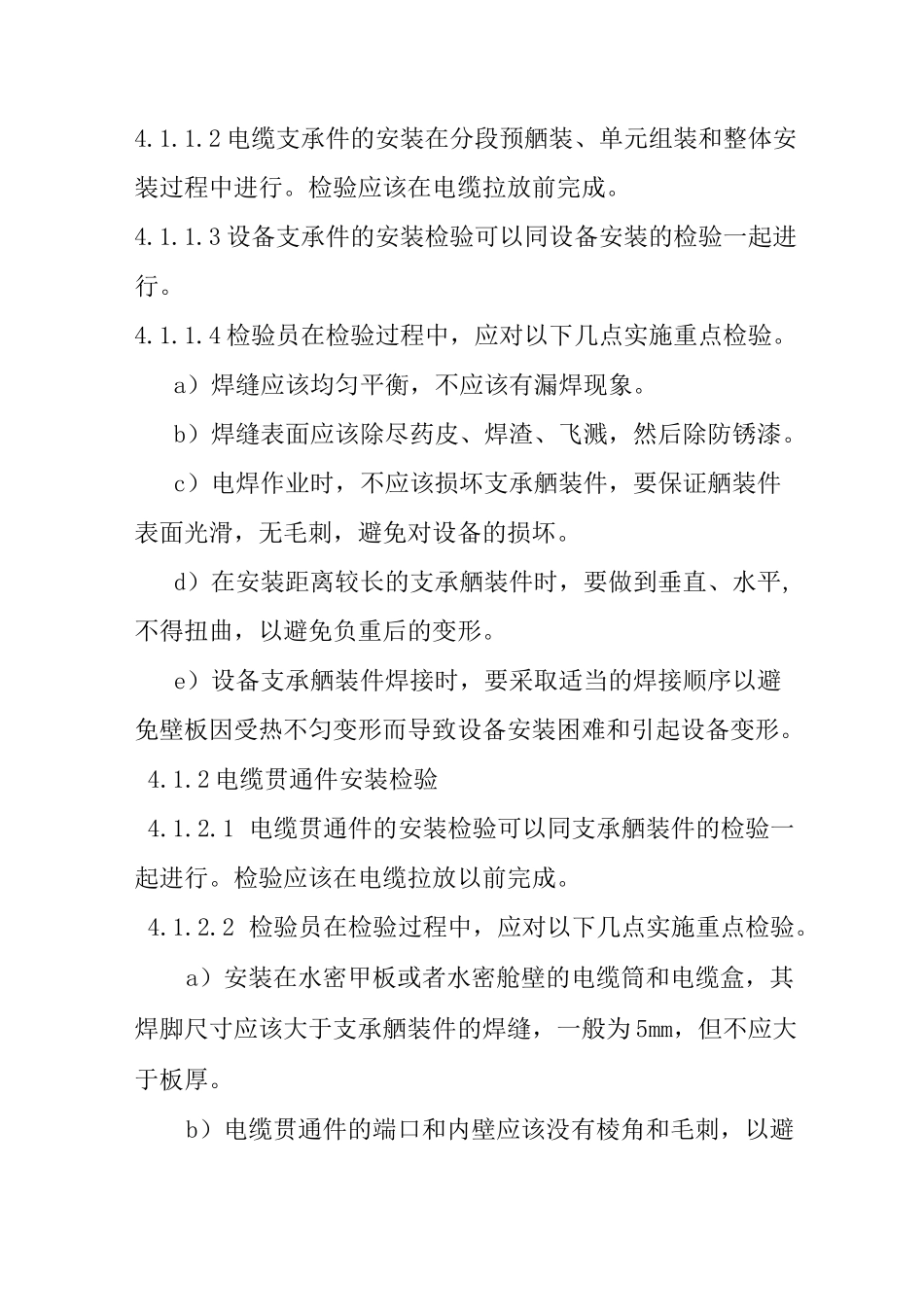

船舶电气系统安装检验作业指导书1 目的本作业指导书规定了电气系统在安装方面的检验工作程序，旨在保证工作质量，保证各道工序的顺利衔接。2 适用范围本作业指导书适用于在船舶建造过程中，电气舾装件的安装、电缆的敷设、电气设备的安装及系泊试验和航行试验调试工作。3 职责3.1 质检部检验员负责按照《船舶建造检验项目表》，对船舶电气系统安装进行检验；填写《船舶建造报验单》，并向船检/船东提交。3.2 各施工车间依据施工图纸、工艺文件等实施船舶电气系统的安装，在自检、车间检的基础上，按《船舶建造检验项目表》分阶段向质检部提交三级检验单。4.1 电气舾装件安装检验4.1.1 支承舾装件安装检验4.1.1.1 支承舾装件的安装在工艺路线上属于电气工程的首道工序，经检验过程分为两个阶段：电缆支承间的安装检验，设备支承件的安装检验。4.1.1.2 电缆支承件的安装在分段预舾装、单元组装和整体安装过程中进行。检验应该在电缆拉放前完成。4.1.1.3 设备支承件的安装检验可以同设备安装的检验一起进行。4.1.1.4 检验员在检验过程中，应对以下几点实施重点检验。a）焊缝应该均匀平衡，不应该有漏焊现象。b）焊缝表面应该除尽药皮、焊渣、飞溅，然后除防锈漆。c）电焊作业时，不应该损坏支承舾装件，要保证舾装件表面光滑，无毛刺，避免对设备的损坏。d）在安装距离较长的支承舾装件时，要做到垂直、水平,不得扭曲，以避免负重后的变形。e）设备支承舾装件焊接时，要采取适当的焊接顺序以避免壁板因受热不匀变形而导致设备安装困难和引起设备变形。4.1.2 电缆贯通件安装检验4.1.2.1 电缆贯通件的安装检验可以同支承舾装件的检验一起进行。检验应该在电缆拉放以前完成。4.1.2.2 检验员在检验过程中，应对以下几点实施重点检验。a）安装在水密甲板或者水密舱壁的电缆筒和电缆盒，其焊脚尺寸应该大于支承舾装件的焊缝，一般为 5mm，但不应大于板厚。b）电缆贯通件的端口和内壁应该没有棱角和毛刺，以避免电缆拉放时损伤电缆。c）对于安装在露天甲板的较大的电缆箱（管）为防止温差所产生的凝水的滞留，应该没有泄水孔。这种泄水孔应该设于电缆箱（管）的低端并具有可以密封的结构。d）电缆管不应该横过船体伸缩长度，如不可避免时，将电缆管弯成环形伸缩弯头，伸缩弯头的长度应正比于船体伸缩长度，伸缩弯头的最小内半径应为电缆管外径的 12 倍。4.2 电缆敷设检验4.2.1 电缆敷设完工检验4.2.1.1 电缆的敷设在电气工程工艺路线上属...
