附属机械及辅助设备安装作业指导书

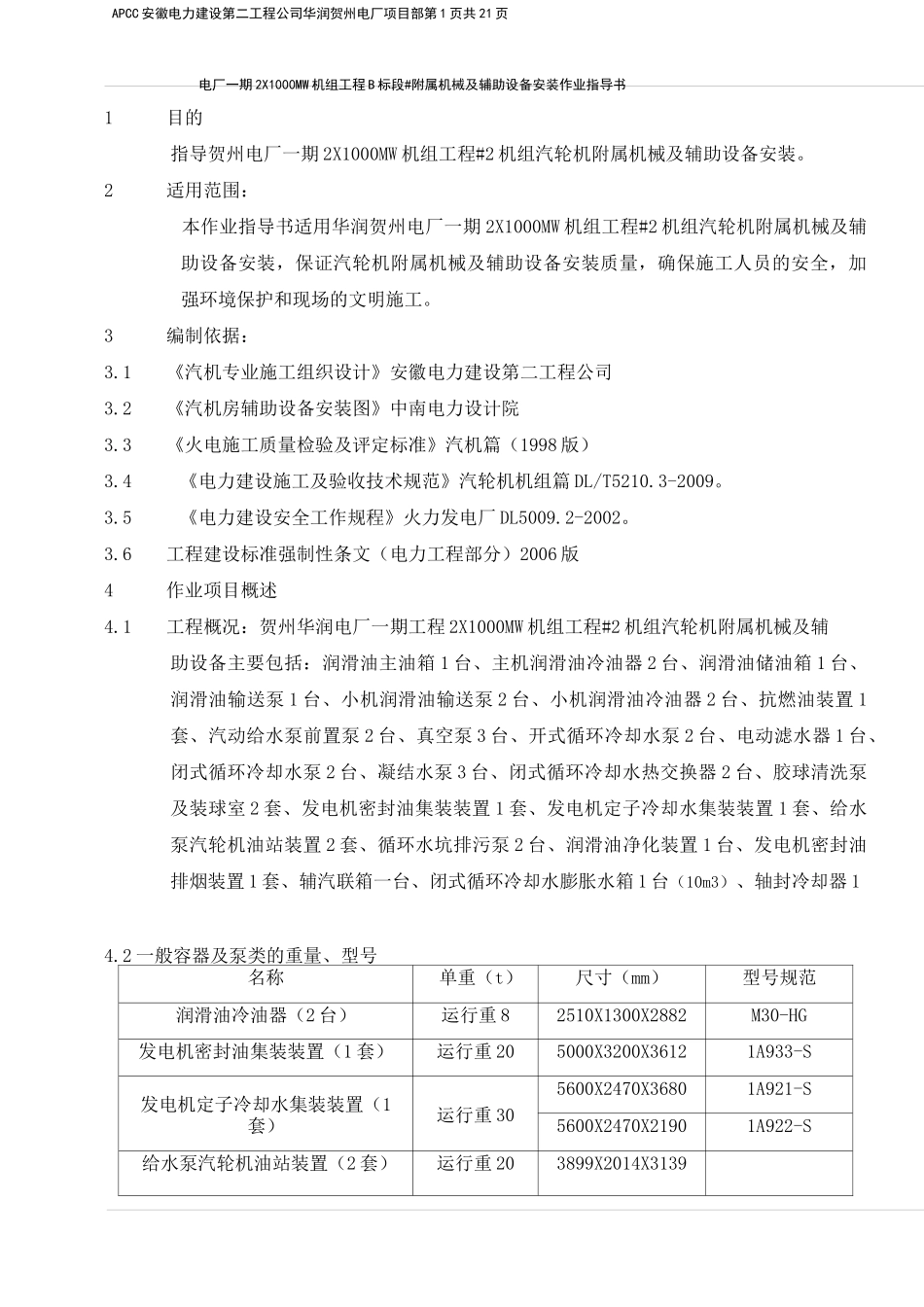

附属机械及辅助设备安装作业指导书_第1页
1/21

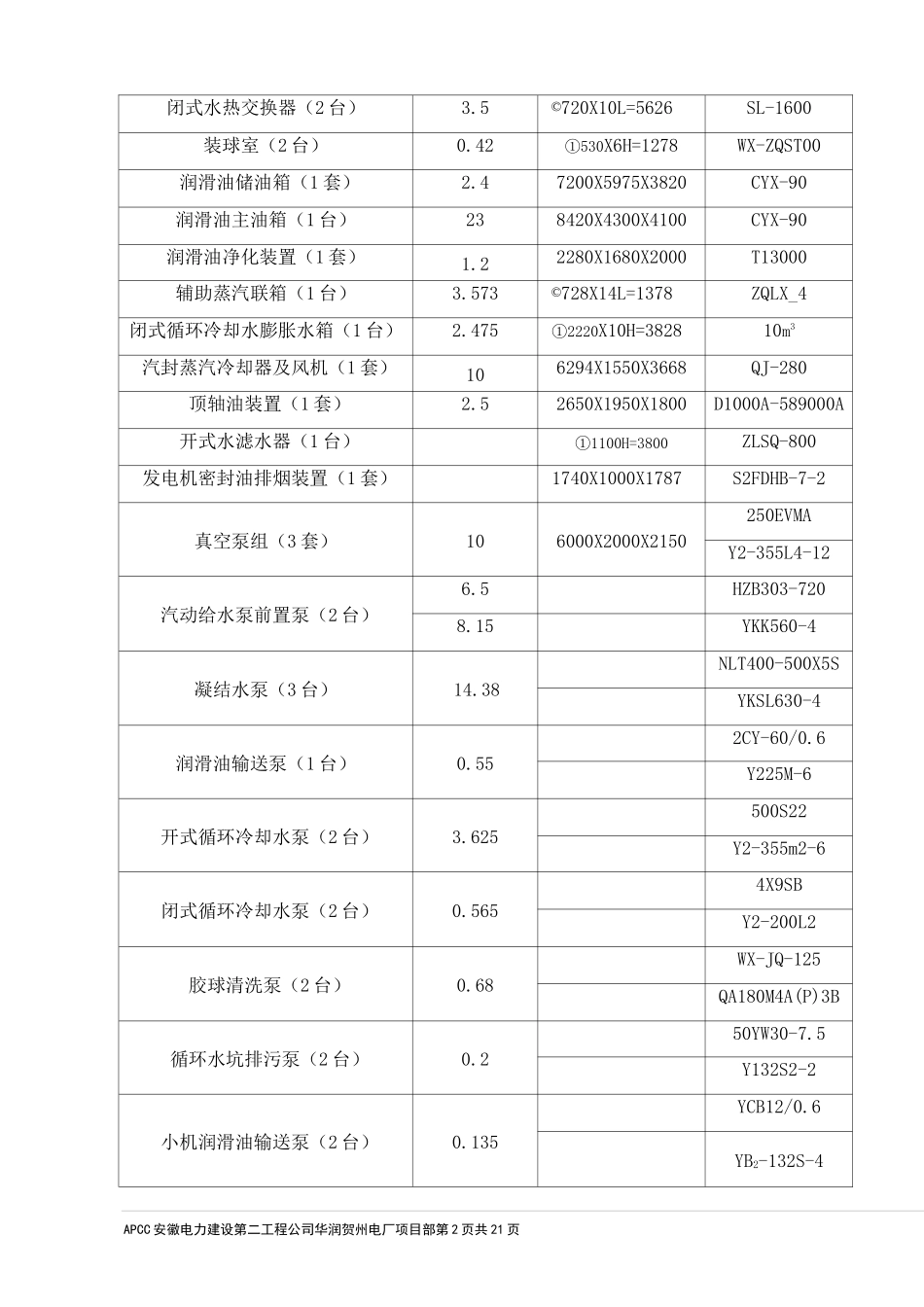

附属机械及辅助设备安装作业指导书_第2页
2/21

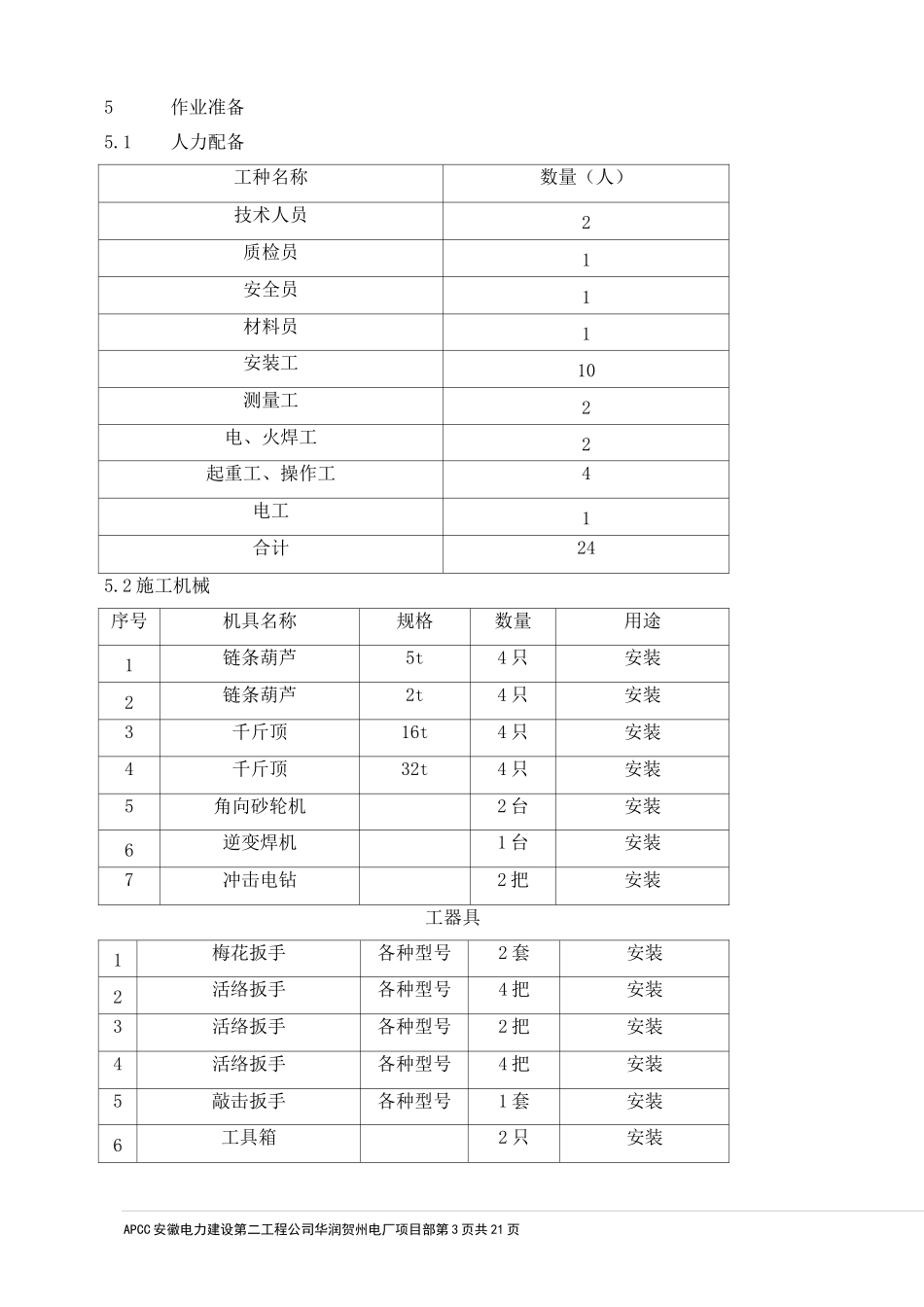

附属机械及辅助设备安装作业指导书_第3页
3/21
电厂一期 2X1000MW 机组工程 B 标段#附属机械及辅助设备安装作业指导书APCC 安徽电力建设第二工程公司华润贺州电厂项目部第 1 页共 21 页1目的指导贺州电厂一期 2X1000MW 机组工程#2 机组汽轮机附属机械及辅助设备安装。2适用范围:本作业指导书适用华润贺州电厂一期 2X1000MW 机组工程#2 机组汽轮机附属机械及辅助设备安装,保证汽轮机附属机械及辅助设备安装质量,确保施工人员的安全,加强环境保护和现场的文明施工。3编制依据:3.1《汽机专业施工组织设计》安徽电力建设第二工程公司3.2《汽机房辅助设备安装图》中南电力设计院3.3《火电施工质量检验及评定标准》汽机篇(1998 版)3.4《电力建设施工及验收技术规范》汽轮机机组篇 DL/T5210.3-2009。3.5《电力建设安全工作规程》火力发电厂 DL5009.2-2002。3.6工程建设标准强制性条文(电力工程部分)2006 版4作业项目概述4.1工程概况:贺州华润电厂一期工程 2X1000MW 机组工程#2 机组汽轮机附属机械及辅助设备主要包括:润滑油主油箱 1 台、主机润滑油冷油器 2 台、润滑油储油箱 1 台、润滑油输送泵 1 台、小机润滑油输送泵 2 台、小机润滑油冷油器 2 台、抗燃油装置 1套、汽动给水泵前置泵 2 台、真空泵 3 台、开式循环冷却水泵 2 台、电动滤水器 1 台、闭式循环冷却水泵 2 台、凝结水泵 3 台、闭式循环冷却水热交换器 2 台、胶球清洗泵及装球室 2 套、发电机密封油集装装置 1 套、发电机定子冷却水集装装置 1 套、给水泵汽轮机油站装置 2 套、循环水坑排污泵 2 台、润滑油净化装置 1 台、发电机密封油排烟装置 1 套、辅汽联箱一台、闭式循环冷却水膨胀水箱 1 台(10m3)、轴封冷却器 14.2 一般容器及泵类的重量、型号名称单重(t)尺寸(mm)型号规范润滑油冷油器(2 台)运行重 82510X1300X2882M30-HG发电机密封油集装装置(1 套)运行重 205000X3200X36121A933-S发电机定子冷却水集装装置(1套)运行重 305600X2470X36801A921-S5600X2470X21901A922-S给水泵汽轮机油站装置(2 套)运行重 203899X2014X3139APCC 安徽电力建设第二工程公司华润贺州电厂项目部第 2 页共 21 页闭式水热交换器(2 台)3.5©720X10L=5626SL-1600装球室(2 台)0.42①530X6H=1278WX-ZQST00润滑油储油箱(1 套)2.47200X5975X3820CYX-90润滑油主油箱(1 台)238420X4300X4100CYX-90润滑油净化装置(1 套)1.22280X1680X2000T1...
