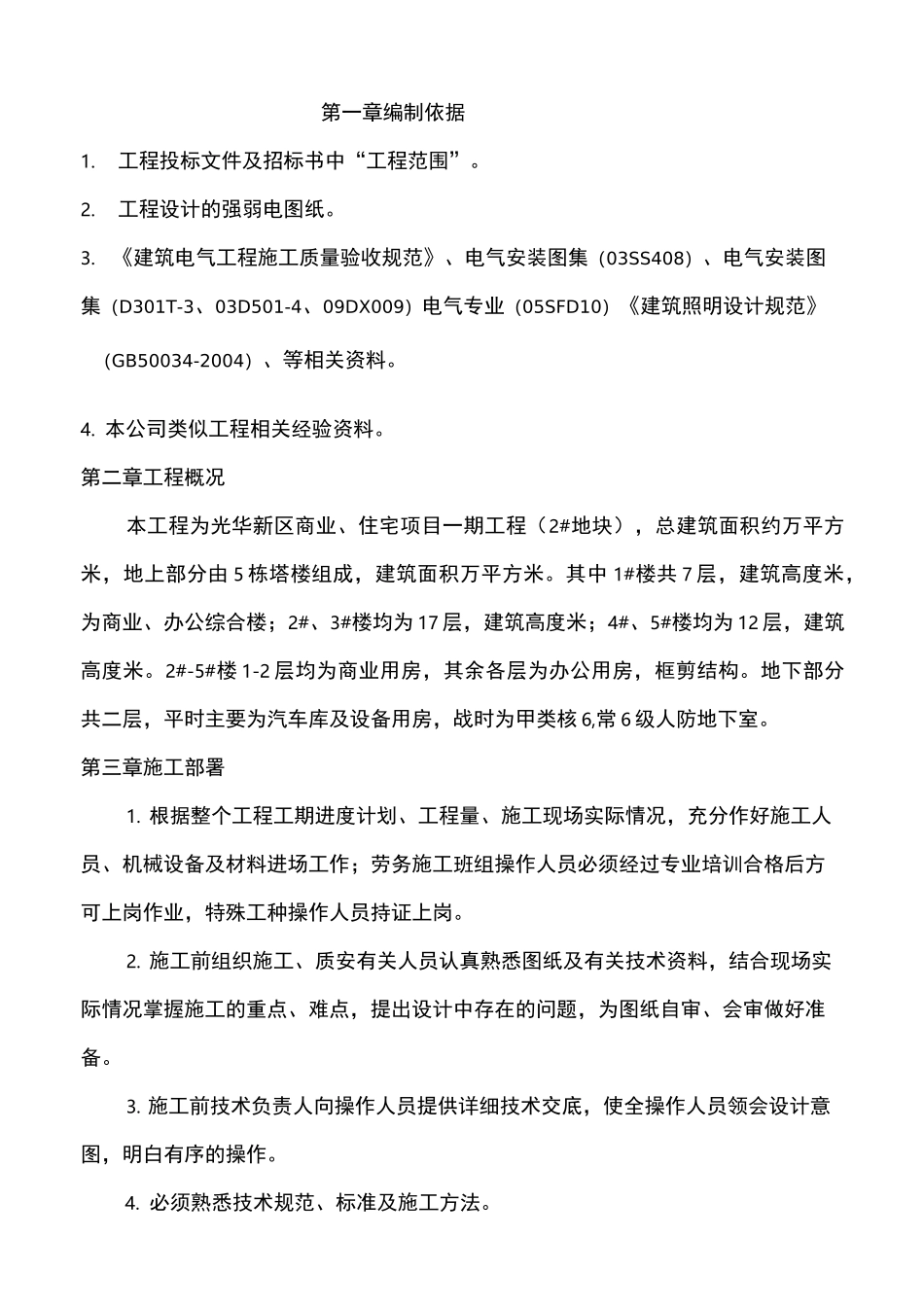

5……………………………………………………………………3室内暗敷电气线管切槽、凿槽方案………………………………………………………4电气线管、箱体安装方案…………………………………………………………………4第一章编制依据1.工程投标文件及招标书中“工程范围”。2.工程设计的强弱电图纸。3.《建筑电气工程施工质量验收规范》、电气安装图集(03SS408)、电气安装图集(D301T-3、03D501-4、09DX009)电气专业(05SFD10)《建筑照明设计规范》(GB50034-2004)、等相关资料。4. 本公司类似工程相关经验资料。第二章工程概况本工程为光华新区商业、住宅项目一期工程(2#地块),总建筑面积约万平方米,地上部分由 5 栋塔楼组成,建筑面积万平方米。其中 1#楼共 7 层,建筑高度米,为商业、办公综合楼;2#、3#楼均为 17 层,建筑高度米;4#、5#楼均为 12 层,建筑高度米。2#-5#楼 1-2 层均为商业用房,其余各层为办公用房,框剪结构。地下部分共二层,平时主要为汽车库及设备用房,战时为甲类核 6,常 6 级人防地下室。第三章施工部署1. 根据整个工程工期进度计划、工程量、施工现场实际情况,充分作好施工人员、机械设备及材料进场工作;劳务施工班组操作人员必须经过专业培训合格后方可上岗作业,特殊工种操作人员持证上岗。2. 施工前组织施工、质安有关人员认真熟悉图纸及有关技术资料,结合现场实际情况掌握施工的重点、难点,提出设计中存在的问题,为图纸自审、会审做好准备。3. 施工前技术负责人向操作人员提供详细技术交底,使全操作人员领会设计意图,明白有序的操作。4. 必须熟悉技术规范、标准及施工方法。第四章施工方案及施工方法电气线管敷设、安装一般规定1、电气线管在预埋施工前,应具下列条件:1)施工图纸及其它技术文件齐全,且已进行图纸技术交底,满足施工要求2)施工方案、施工技术、材料机具供应等能保证正常施工;3)施工人员应经过建筑电气安装技术专业培训,熟悉安装专业规范。2、提供的电气安装材料应符合设计规定,并附有产品说明书、检查报告和质量合格证书。3、不得使用设计规定外的材料,在采购材料时应把好质量关;如发现所购材料质量有异常,应在使用前进行技术鉴定或复检,存在质量缺陷的不得用于工程中。电气线管敷设安装要点1、电气线管嵌砖砌体墙暗敷时,应配合土建施工进度预埋。根据设计图走向及线管规格在砖砌体墙现浇过梁内预埋穿管钢套管,其套管规格以大于电气线管规格两级为...
