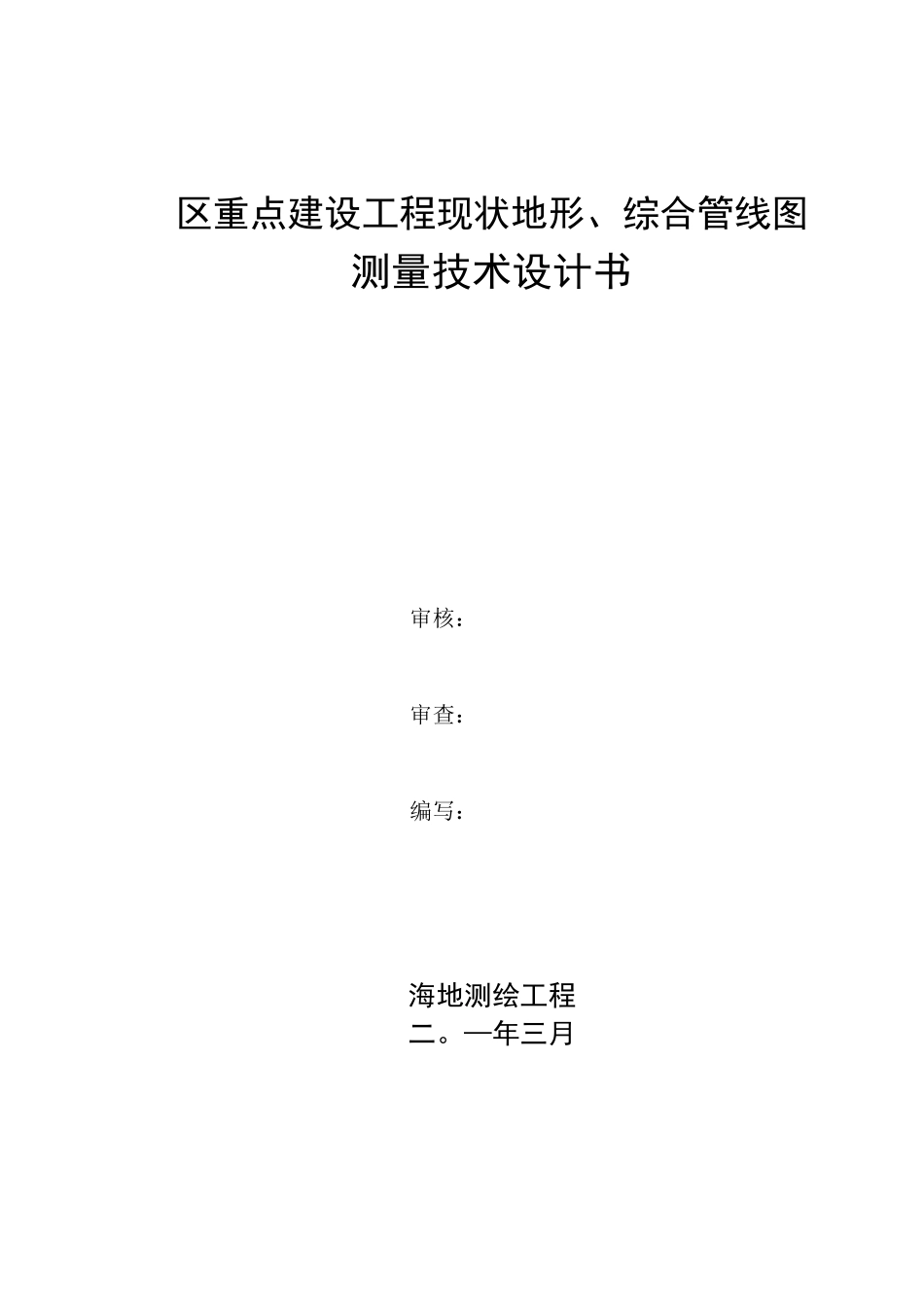

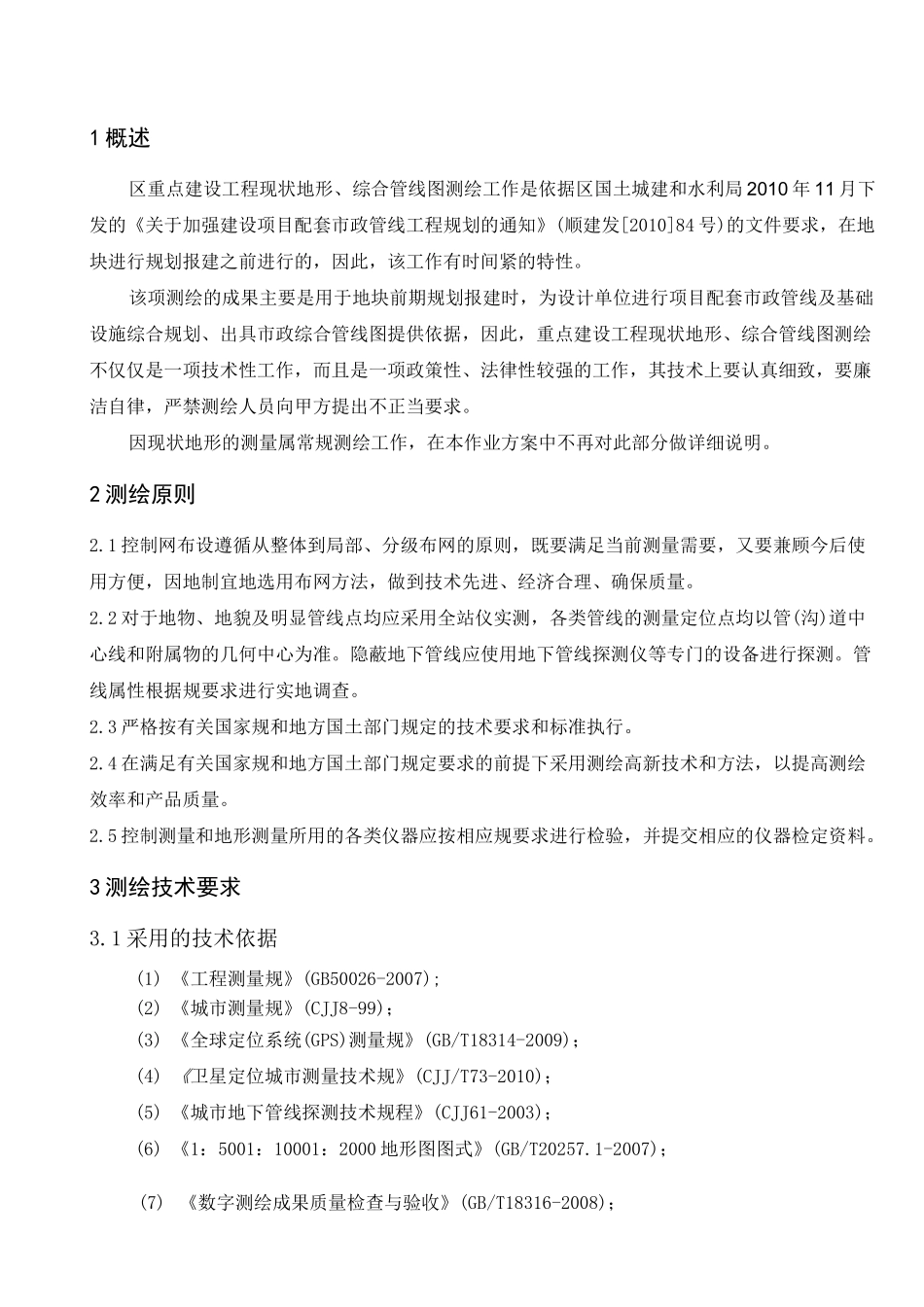

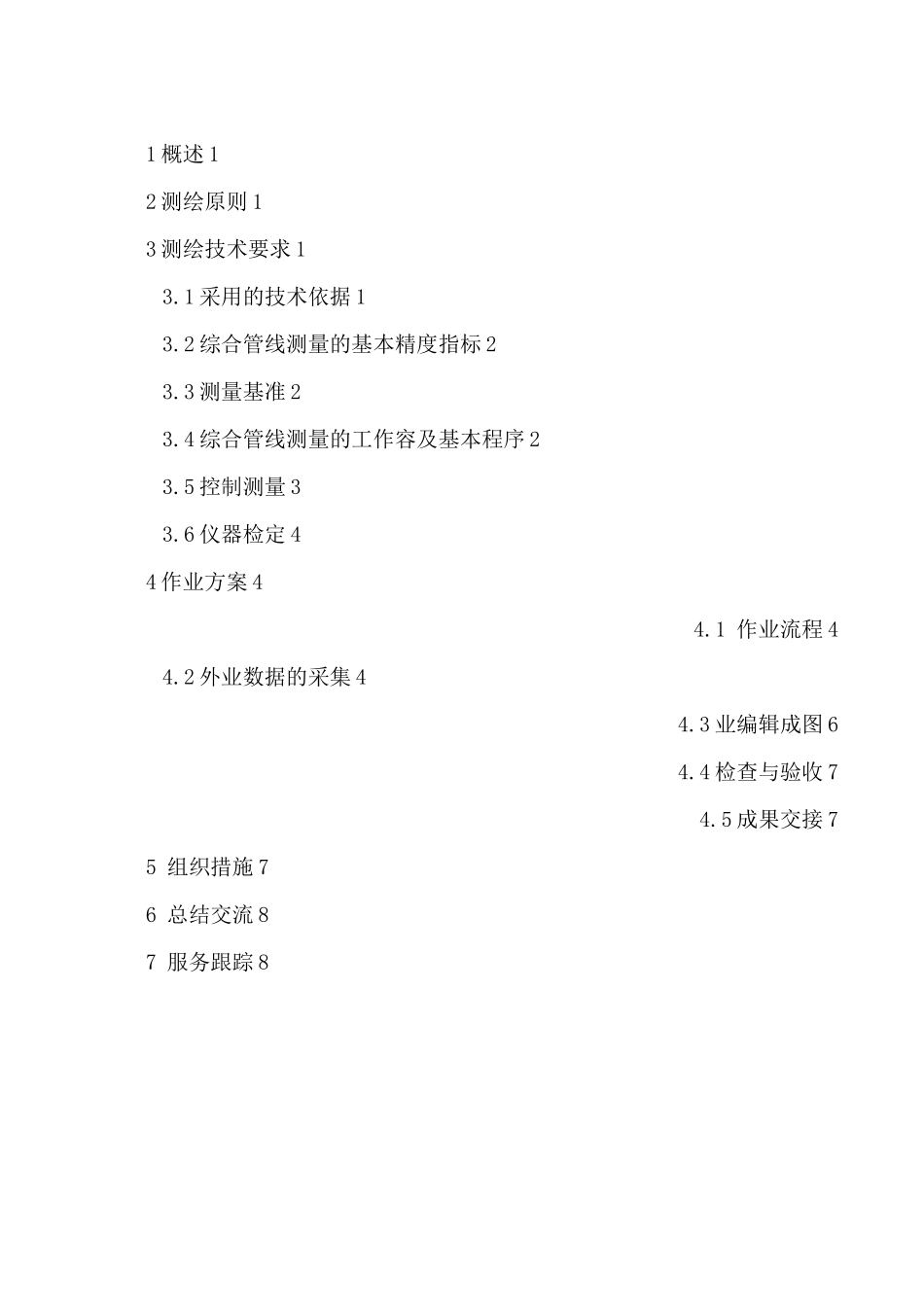

区重点建设工程现状地形、综合管线图测量技术设计书审核:审查:编写:海地测绘工程二。—年三月1 概述 12 测绘原则 13 测绘技术要求 13.1 采用的技术依据 13.2 综合管线测量的基本精度指标 23.3 测量基准 23.4 综合管线测量的工作容及基本程序 23.5 控制测量 33.6 仪器检定 44 作业方案 44.1 作业流程 44.2 外业数据的采集 44.3 业编辑成图 64.4 检查与验收 74.5 成果交接 75 组织措施 76 总结交流 87 服务跟踪 81 概述区重点建设工程现状地形、综合管线图测绘工作是依据区国土城建和水利局 2010 年 11 月下发的《关于加强建设项目配套市政管线工程规划的通知》(顺建发[2010]84 号)的文件要求,在地块进行规划报建之前进行的,因此,该工作有时间紧的特性。该项测绘的成果主要是用于地块前期规划报建时,为设计单位进行项目配套市政管线及基础设施综合规划、出具市政综合管线图提供依据,因此,重点建设工程现状地形、综合管线图测绘不仅仅是一项技术性工作,而且是一项政策性、法律性较强的工作,其技术上要认真细致,要廉洁自律,严禁测绘人员向甲方提出不正当要求。因现状地形的测量属常规测绘工作,在本作业方案中不再对此部分做详细说明。2 测绘原则2.1 控制网布设遵循从整体到局部、分级布网的原则,既要满足当前测量需要,又要兼顾今后使用方便,因地制宜地选用布网方法,做到技术先进、经济合理、确保质量。2.2 对于地物、地貌及明显管线点均应采用全站仪实测,各类管线的测量定位点均以管(沟)道中心线和附属物的几何中心为准。隐蔽地下管线应使用地下管线探测仪等专门的设备进行探测。管线属性根据规要求进行实地调查。2.3 严格按有关国家规和地方国土部门规定的技术要求和标准执行。2.4 在满足有关国家规和地方国土部门规定要求的前提下采用测绘高新技术和方法,以提高测绘效率和产品质量。2.5 控制测量和地形测量所用的各类仪器应按相应规要求进行检验,并提交相应的仪器检定资料。3 测绘技术要求3.1 采用的技术依据(1) 《工程测量规》(GB50026-2007);(2) 《城市测量规》(CJJ8-99);(3) 《全球定位系统(GPS)测量规》(GB/T18314-2009);(4) 《卫星定位城市测量技术规》(CJJ/T73-2010);(5) 《城市地下管线探测技术规程》(CJJ61-2003);(6) 《1:5001:10001:2000 地形图图式》(GB/T20257.1-2007);(7) 《数字测绘成果质量检查与验收》(GB/T18316-2008);(8) 《数字测绘成...
