施工吊篮如何安装、移位、验收?

施工吊篮如何安装、移位、验收?_第1页
1/10

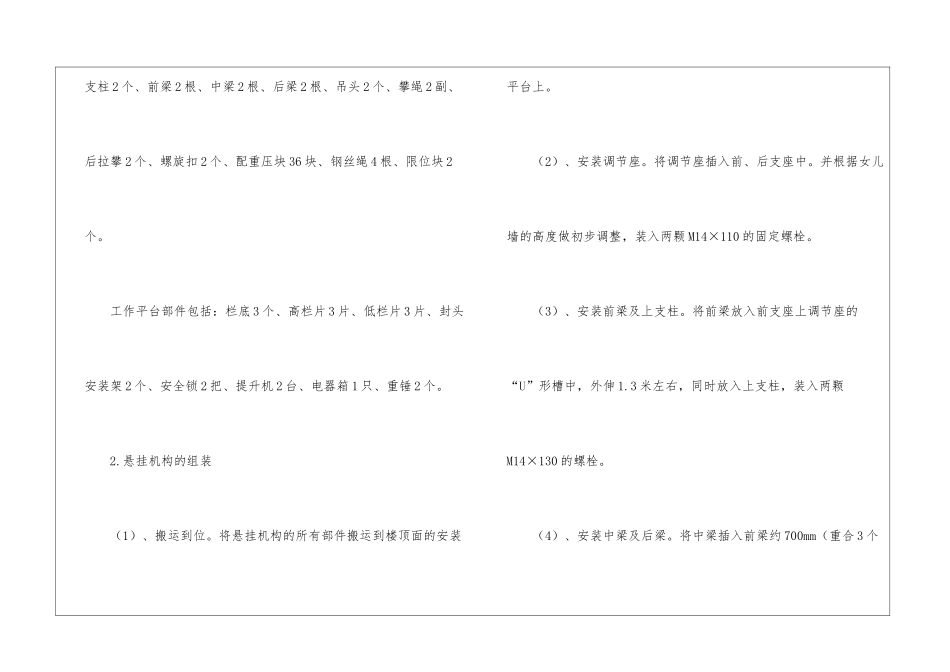

施工吊篮如何安装、移位、验收?_第2页
2/10
施工吊篮如何安装、移位、验收?_第3页
3/10
施工吊篮如何安装、移位、验收? 建筑施工中,建筑外墙涂料、外保温、幕墙等分部分项工程施工时,常常会使用到吊篮。吊篮在搭设,使用,拆除过程中,务必要保证吊篮安全可靠,确保吊篮作业人员人生安全。 下面以 ZLP630 型吊篮为例,总结一下吊篮的安装、移位、拆卸、验收、强制性条文等重点内容。 一、ZLP630 型吊篮主要性能技术参数 注:整机质量不含配重和钢丝绳。 二、吊篮安装架设施工方法 1.分类及搬运 选择一块较平整的地面,将悬挂机构部件与工作平台部件分开摆放,并搬运到具体的安装地点。 悬挂机构部件包括:前支座 2 个、后支座 2 个、调节座 4 个、上支柱 2 个、前梁 2 根、中梁 2 根、后梁 2 根、吊头 2 个、攀绳 2 副、后拉攀 2 个、螺旋扣 2 个、配重压块 36 块、钢丝绳 4 根、限位块 2个。 工作平台部件包括:栏底 3 个、高栏片 3 片、低栏片 3 片、封头安装架 2 个、安全锁 2 把、提升机 2 台、电器箱 1 只、重锤 2 个。 2.悬挂机构的组装 (1)、搬运到位。将悬挂机构的所有部件搬运到楼顶面的安装平台上。 (2)、安装调节座。将调节座插入前、后支座中。并根据女儿墙的高度做初步调整,装入两颗 M14×110 的固定螺栓。 (3)、安装前梁及上支柱。将前梁放入前支座上调节座的“U”形槽中,外伸 1.3 米左右,同时放入上支柱,装入两颗M14×130 的螺栓。 (4)、安装中梁及后梁。将中梁插入前梁约 700mm(重合 3 个孔位),装入两颗 M14×110 的螺栓;将后梁穿入中梁约 700mm(重合 3 个孔位),装入两颗 M14×110 的螺栓。将后梁的另一端放入后支座上调节座的“U”形槽中,装入 1 颗 M14×130 的螺栓。 (5)、安装后拉攀。将后拉攀装在后梁端头与后支座的重合处,装入 1 颗 M14×130 的螺栓。 (6)、安装吊头及加强钢丝绳。将吊头装在前梁的端头处同时装入加强绳的前拉攀,装入 1 颗 M14×140 的螺栓。将加强绳经过上支柱顶端的滚轮,绕过后拉攀的滚轮。将加强绳的绳端头反转成 1个扁环同时装入 3 个绳夹头并拧紧。 (7)、安装螺旋扣组件。将螺旋扣拧松到最大限度,使其钩住加强绳的扁环,有拉攀的一端安装在横梁杆上,拉紧加强绳并装入 1颗 M14×130 的螺栓。 (8)、拧紧螺栓。应先将螺旋扣拧紧,使前梁上翘约 3050mm。分别拧紧其它螺栓。 (9)、根据(1)至(8)的顺序安装另一边的悬挂支架。 错误!嵌入对象无效...
