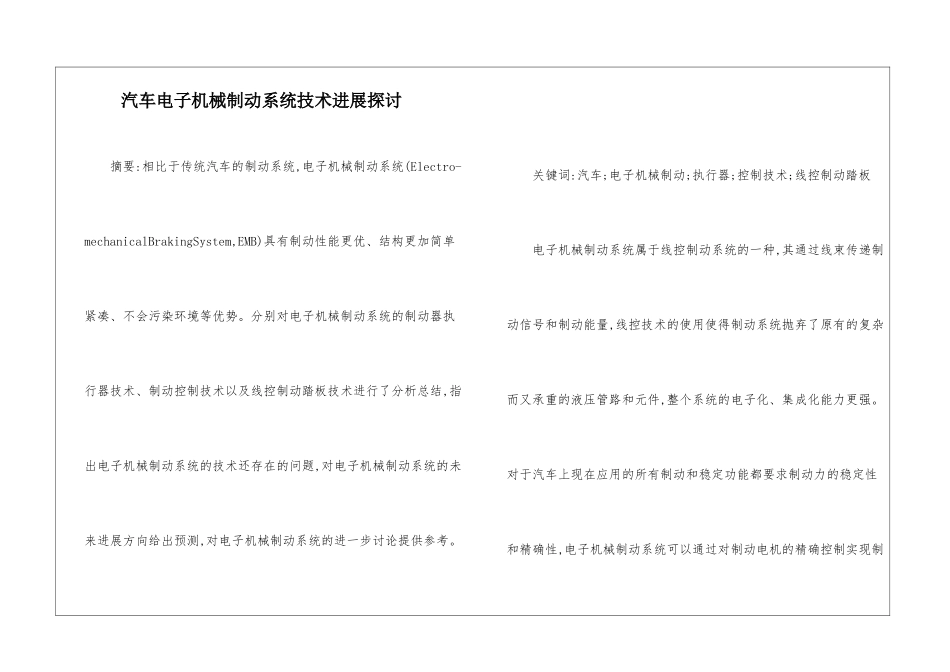

汽车电子机械制动系统技术进展探讨 摘要:相比于传统汽车的制动系统,电子机械制动系统(Electro-mechanicalBrakingSystem,EMB)具有制动性能更优、结构更加简单紧凑、不会污染环境等优势。分别对电子机械制动系统的制动器执行器技术、制动控制技术以及线控制动踏板技术进行了分析总结,指出电子机械制动系统的技术还存在的问题,对电子机械制动系统的未来进展方向给出预测,对电子机械制动系统的进一步讨论提供参考。 关键词:汽车;电子机械制动;执行器;控制技术;线控制动踏板 电子机械制动系统属于线控制动系统的一种,其通过线束传递制动信号和制动能量,线控技术的使用使得制动系统抛弃了原有的复杂而又承重的液压管路和元件,整个系统的电子化、集成化能力更强。对于汽车上现在应用的所有制动和稳定功能都要求制动力的稳定性和精确性,电子机械制动系统可以通过对制动电机的精确控制实现制动力的稳定输出。且可以通过在控制器中添加制动程序实现更多的功能,无需再额外配置复杂的液压管路和机械部件[1-2]。根据制动器结构可将线控制动系统分为两大类:电子液压制动系统(Electro-hydrau-licBrake,EHB)和电子机械制动系统(Electro-mechani-calBrake,EMB)[3]。后者相对于前者实现了制动结构的全机械化,具有制动更快、效果更好的特点是线控制动系统的最终形态。电子机械制动系统可以分成 5 个组成模块:(1)线控制动踏板模块,主要由踏板位移传感器和制动感觉模拟器两部分构成,负责采集踏板位置和变化速度等信息;(2)中央电子控制模块,接收踏板位移传感器感知的踏板位置和变化速度等信息,经过信号处理分析决策后产生相应的制动信号;(3)车轮制动模块,由制动执行器、执行器控制单元以及相关传感器构成,将制动信号转变为具体的制动动作;(4)车载电源,为电子机械制动系统供电,主要是为制动电机以及系统传感器等提供电能;(5)车载计算机网络,实现车轮制动模块和中央电子控制模块以及线控制动踏板模块的通信[4-7]。电子机械制动系统中车轮制动模块、中央电子控制模块以及线控制动踏板模块是系统的重点和难点,也是提升系统性能的关键点。本文将从 EMB 执行器技术、制动控制技术以及线控制动踏板技术 3 个方面进行分析。 1EMB 执行器技术 制动执行器作为整个系统的核心部件之一,通常由驱动电机、增力装置、运动转换装置和制动钳体四部分构成。现有的制动执行器主要运用行星齿轮机构、增力杠杆机构、涡轮蜗杆机构或楔形机构作为增力装置。运用滚珠丝杠机构,偏心轮机...
