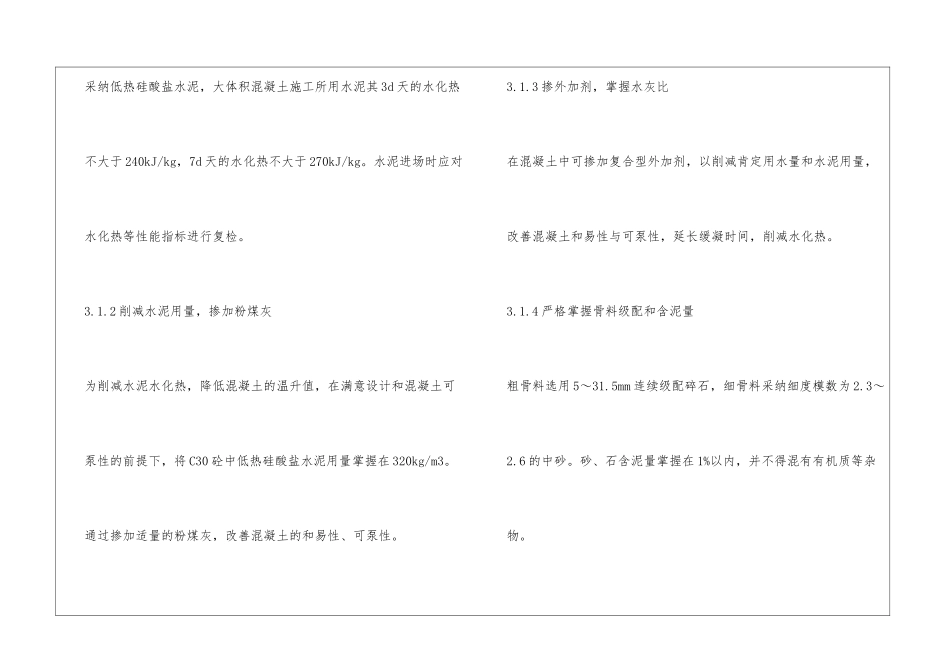

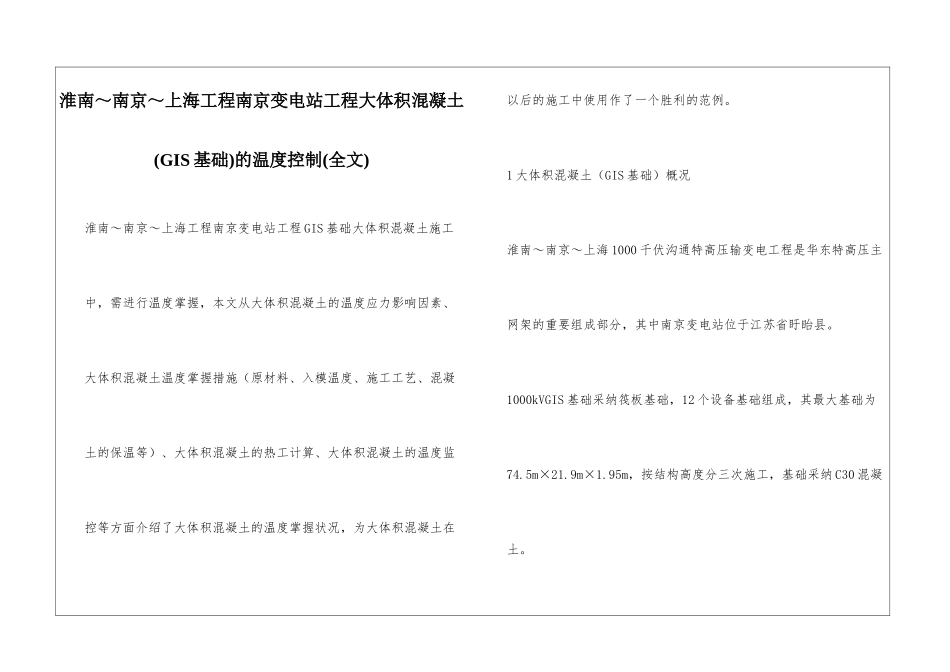

淮南～南京～上海工程南京变电站工程大体积混凝土(GIS 基础)的温度控制(全文)淮南～南京～上海工程南京变电站工程 GIS 基础大体积混凝土施工中，需进行温度掌握，本文从大体积混凝土的温度应力影响因素、大体积混凝土温度掌握措施（原材料、入模温度、施工工艺、混凝土的保温等）、大体积混凝土的热工计算、大体积混凝土的温度监控等方面介绍了大体积混凝土的温度掌握状况，为大体积混凝土在以后的施工中使用作了一个胜利的范例。1 大体积混凝土（GIS 基础）概况淮南～南京～上海 1000 千伏沟通特高压输变电工程是华东特高压主网架的重要组成部分，其中南京变电站位于江苏省盱眙县。1000kVGIS 基础采纳筏板基础，12 个设备基础组成，其最大基础为74.5m×21.9m×1.95m，按结构高度分三次施工，基础采纳 C30 混凝土。依据《大体积混凝土施工法律规范》（GB50496-2024），对于混凝土结构物实体最小尺寸等于或大于 1m，均为大体积混凝土。GIS 底层筏板基础属于大体积混凝土。2 大体积混凝土温度应力影响因素对于大体积混凝土来讲，由于水泥水化过程中释放大量的水化热积聚在混凝土内部，与稳定温度或外界温度产生温差，在基础受约束或自身受约束条件下必将产生肯定的温度应力，当应力值超出混凝土抗拉强度后，就将导致混凝土开裂，从而影响基础的整体性和耐久性。产生温度应力的影响因素如下，包括温度因素、约束条件、混凝土的物理力学性质、施工因素。3 大体积混凝土温度掌握措施3.1 大体积混凝土原材料质量掌握措施3.1.1 选择合适水泥采纳低热硅酸盐水泥，大体积混凝土施工所用水泥其 3d 天的水化热不大于 240kJ/kg，7d 天的水化热不大于 270kJ/kg。水泥进场时应对水化热等性能指标进行复检。3.1.2 削减水泥用量，掺加粉煤灰为削减水泥水化热，降低混凝土的温升值，在满意设计和混凝土可泵性的前提下，将 C30 砼中低热硅酸盐水泥用量掌握在 320kg/m3。通过掺加适量的粉煤灰，改善混凝土的和易性、可泵性。3.1.3 掺外加剂，掌握水灰比在混凝土中可掺加复合型外加剂，以削减肯定用水量和水泥用量，改善混凝土和易性与可泵性，延长缓凝时间，削减水化热。3.1.4 严格掌握骨料级配和含泥量粗骨料选用 5～31.5mm 连续级配碎石，细骨料采纳细度模数为 2.3～2.6 的中砂。砂、石含泥量掌握在 1%以内，并不得混有有机质等杂物。3.1.5 优选混凝土施工协作比依据设计强度及泵送混凝土坍落度的要求，经试验室试配优选，确定本...
