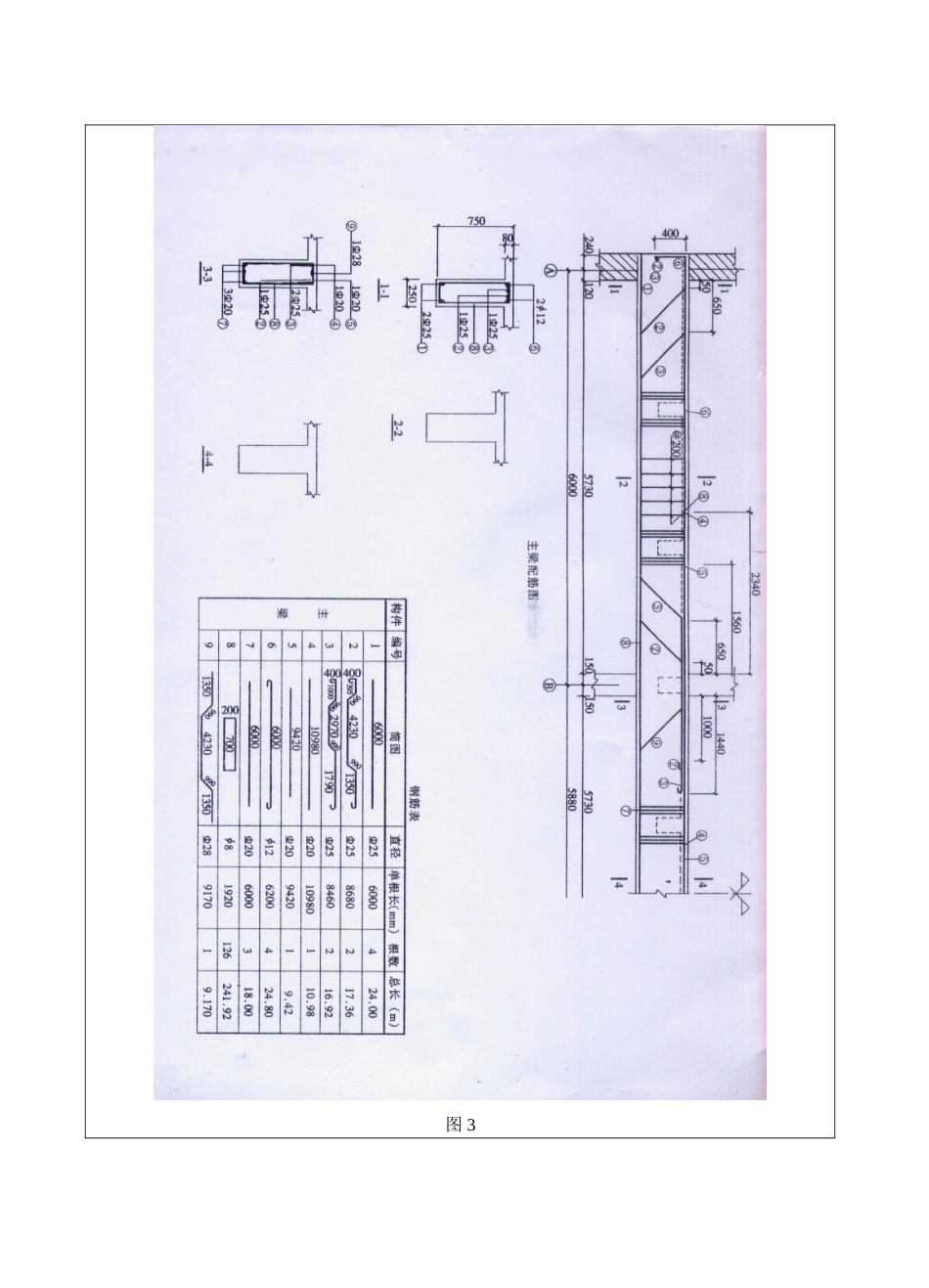

成人教育&网络教育 20XX 年 1 月考试试题学习中心： 命题老师 课程：画法几何与建筑制图（下） 考试时间 120 分钟 考试形式：大作业 B 卷 √ 学号姓名考试日期 年 月 日一、作图题（15 分）根据如图 1 所示组合体的轴测图画出其三视图 (尺寸从图中量取)。图 1二、根据已知条件和要求，完成如图 2 建筑立面图（20 分）1. 在立面图中，标注出各部分的标高，具体标高值如下表。（12 分）2. 在窗图例中按实际可能画出开启方向符号。（8 分）左侧窗：上下推拉窗 右侧窗：单扇外开上悬窗名称屋檐底面雨篷底面门洞顶面勒脚左侧窗洞顶面左侧窗台面右侧窗洞顶面右侧窗台面标高/m3.6002.4002.1000.1302.4000.9003.0002.100图 2三、阅读如图 3 所示的钢筋混凝土结构构件图，画出 2-2、4-4 断面，并在 A3 幅面的图纸上，按 1:40 的比例抄绘该图。（要求根据制图的基本规定，用绘图工具进行抄绘，徒手抄绘者 0 分）（65 分）。图 3
