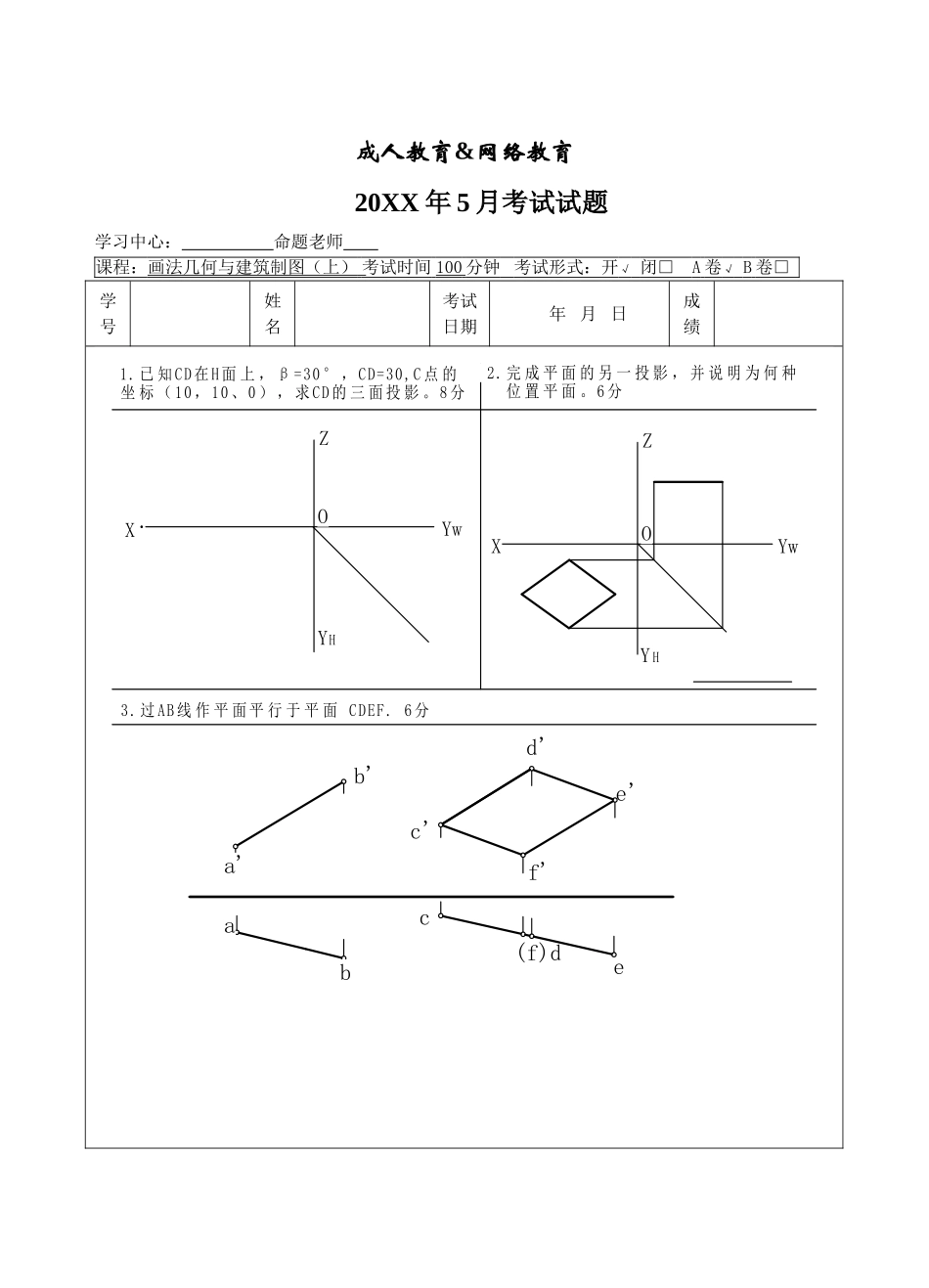

成人教育&网络教育 20XX 年 5 月考试试题学习中心： 命题老师 课程：画法几何与建筑制图（上） 考试时间 100 分钟 考试形式：开√ 闭□ A 卷√ B 卷□ 学号姓名考试日期 年 月 日成绩2. 完 成 平 面 的 另 一 投 影 ， 并 说 明 为 何 种位 置 平 面 。 6 分1. 已 知 CD 在 H 面 上 ， β =30 ° ， CD=30,C 点 的坐 标 （ 10 ， 10 、 0 ） ， 求 CD 的 三 面投 影 。 8 分XYwZOY HXYwZOYHf'd'e'c(f)de3. 过 AB 线 作 平 面平 行 于 平 面 CDEF. 6 分a'b'abc'6. 补 全 圆 锥 被 平 面 截 切 后 的 V 面、 W 面 投 影 。 10 分aced(g)(f)4. 求 一 般 位 置 面 与 投 影 面 垂 直 面 的 交 线 ,并 判 别 可 见 性 。 8 分ba′e′f′c′b′d′g′a'b'c'd'e'abf'fXO5. 完 成 所 示 平 面 图 形 的 另 一 投 影 。 6 分XOp7. 求 作 所 示 物 体 被 正 垂 面 P 截 切 后 的 水 平 投 影 。 10 分11.作钢筋混凝土檩条的1-1，2-2断面图。8分6 分1-12-2112210.补绘H投影并补全V投影。10分9. 求 圆 柱 形 气 窗 与 球 壳屋 面 的 表 面 交 线 。8. 求 带 通 孔 的 球 的 W 投 影 。 10 分12分AAA12.在指定位置 作A-A旋转剖面。
