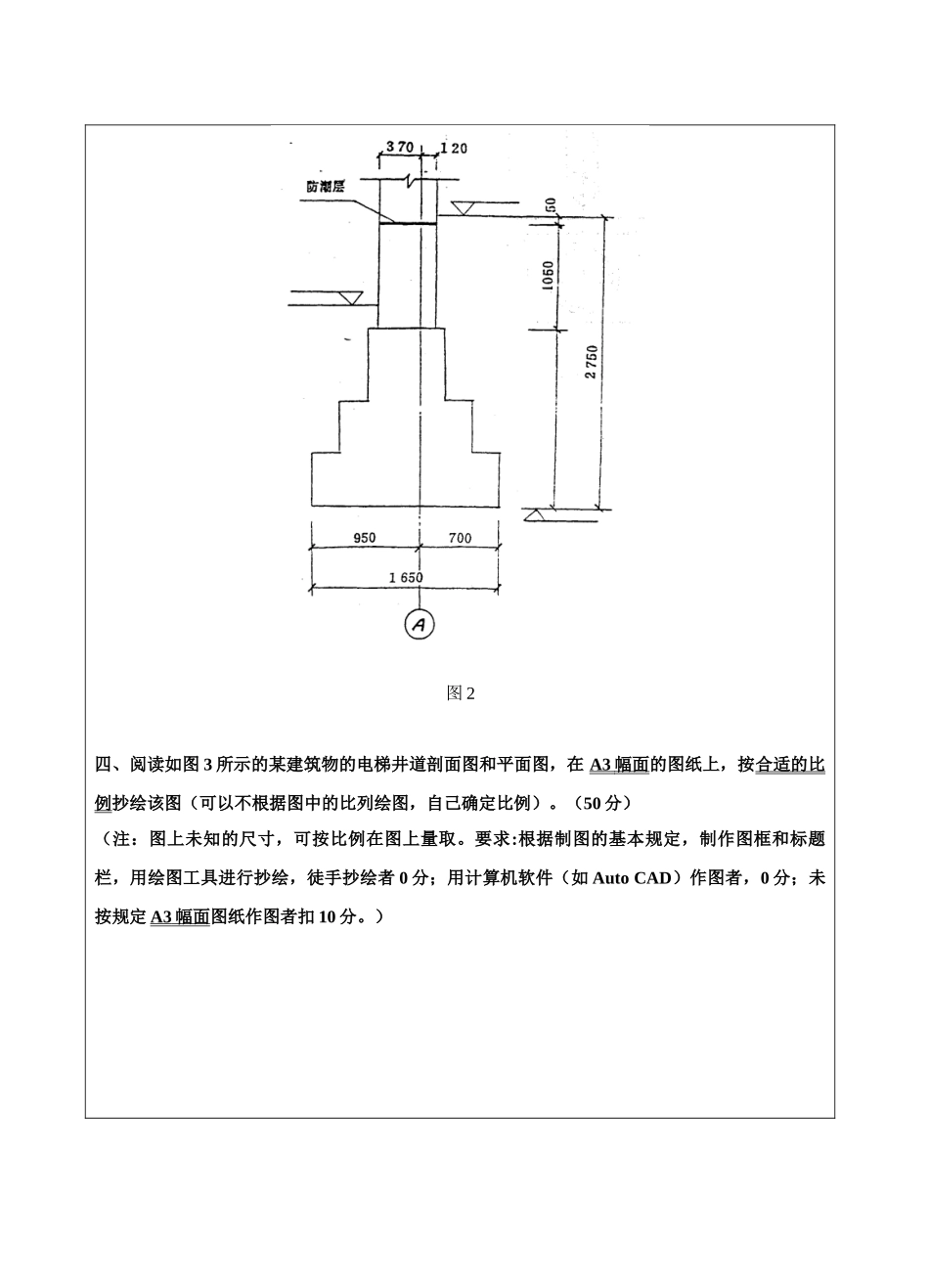

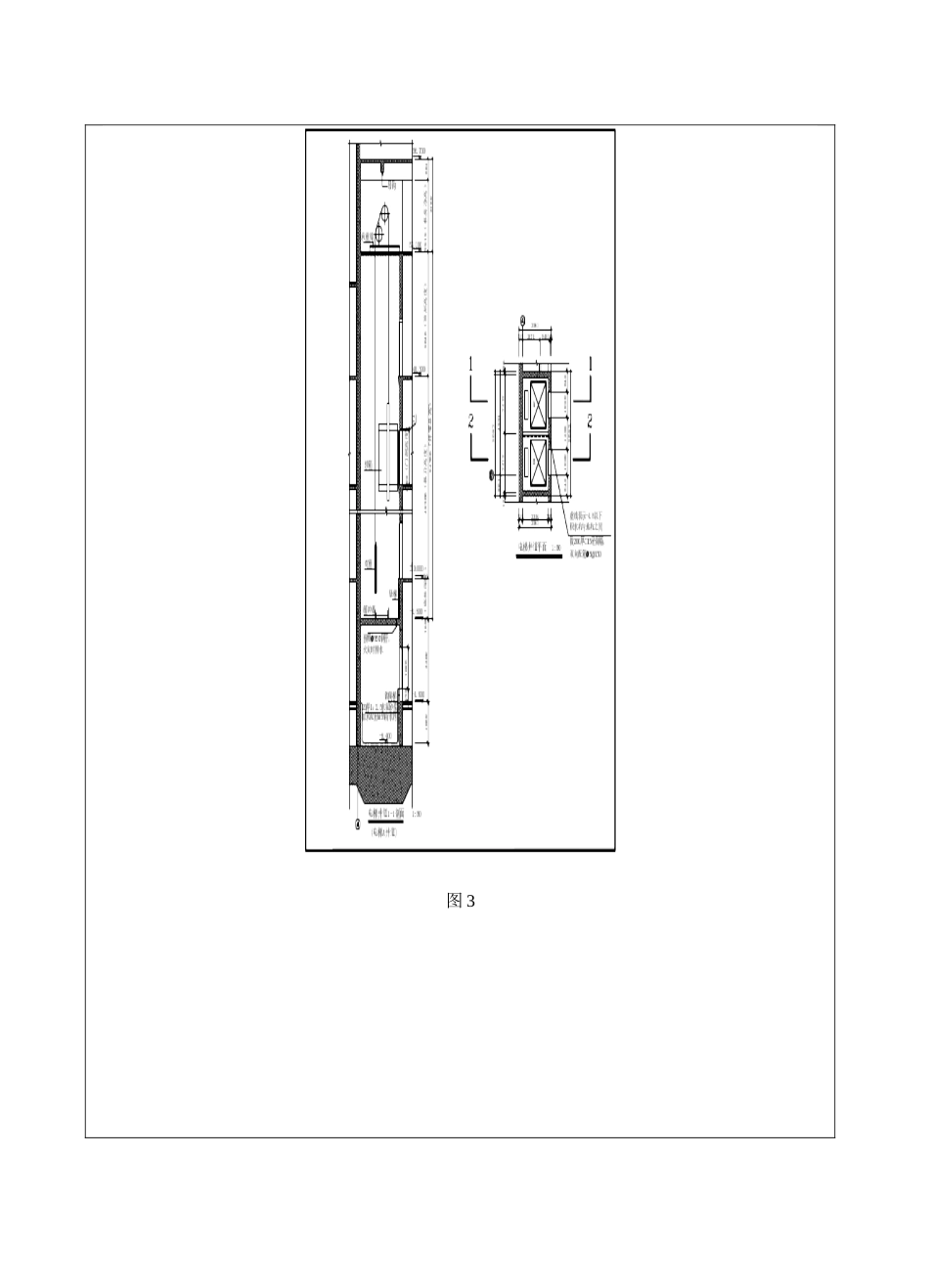

成人教育&网络教育 20XX 年 9 月大作业试题学习中心： 命题老师 课程：画法几何与建筑制图（下）考试时间 120 分钟 考试形式：大作业 A 卷□ B 卷√ 学号姓名考试日期 年 月 日一、作图题（12 分）根据如图 1 所示组合体的轴测图画出其三视图（尺寸从图中量取）。图 1二、问答题（每小题 8 分，共 24 分）1. 条形基础由哪几部分组成？什么是地基、基础、基础墙？2. 简述结构施工图的内容和用途。3. 什么是定位轴线？它是如何表示的？如何对定位轴线编号？三、作图题（14 分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中（如图 2），完成：1. 画出砖及毛石图例；2. 注出大放脚的高度；3. 注出基础底面的标高，注出室外地面标高-0.800 米，室内地面标出±0.000 米。图 2四、阅读如图 3 所示的某建筑物的电梯井道剖面图和平面图，在 A3 幅面 的图纸上，按合适的比例抄绘该图（可以不根据图中的比列绘图，自己确定比例）。（50 分）（注：图上未知的尺寸，可按比例在图上量取。要求:根据制图的基本规定，制作图框和标题栏，用绘图工具进行抄绘，徒手抄绘者 0 分；用计算机软件（如 Auto CAD）作图者，0 分；未按规定 A3 幅面 图纸作图者扣 10 分。）图 3
