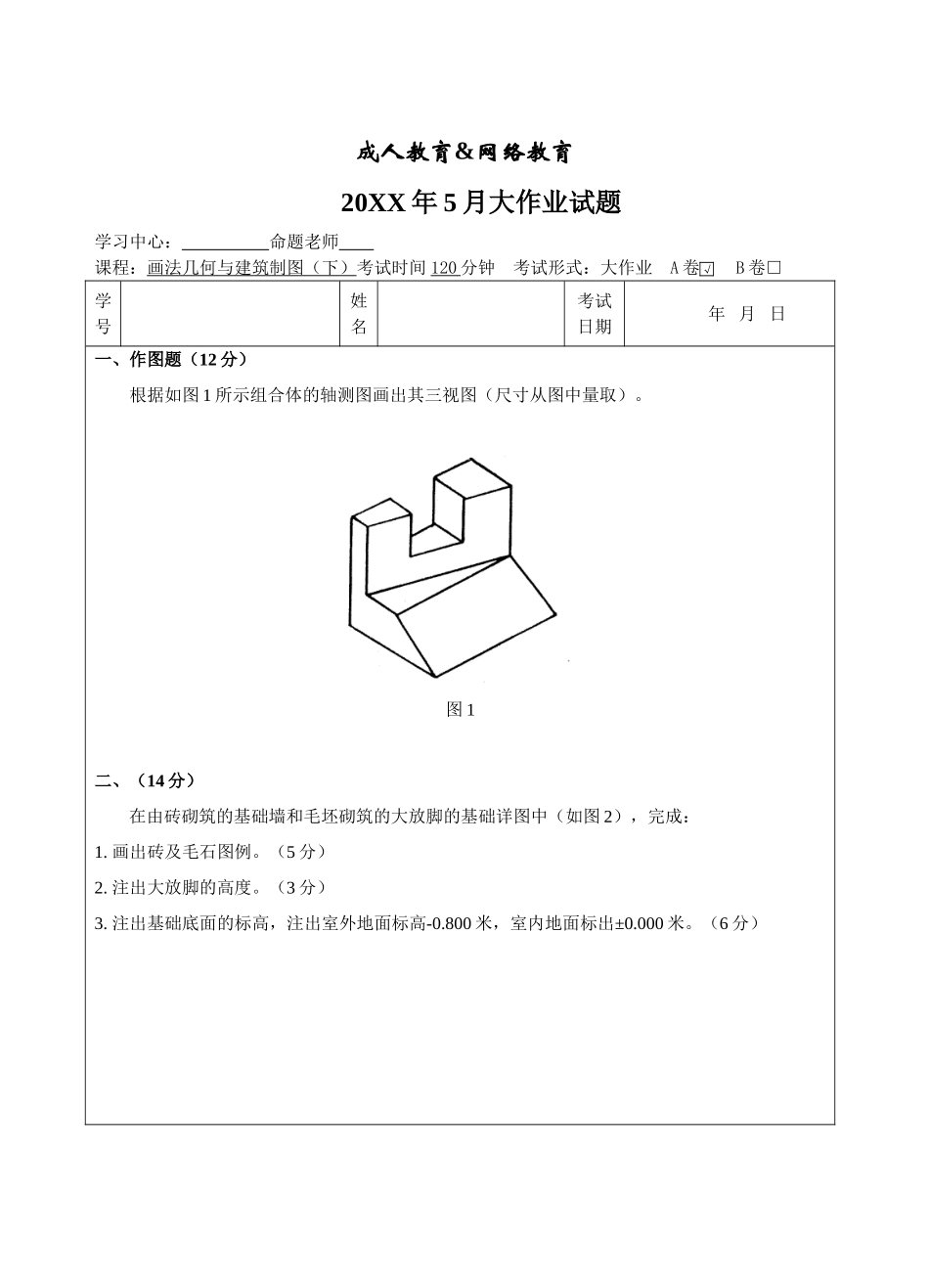

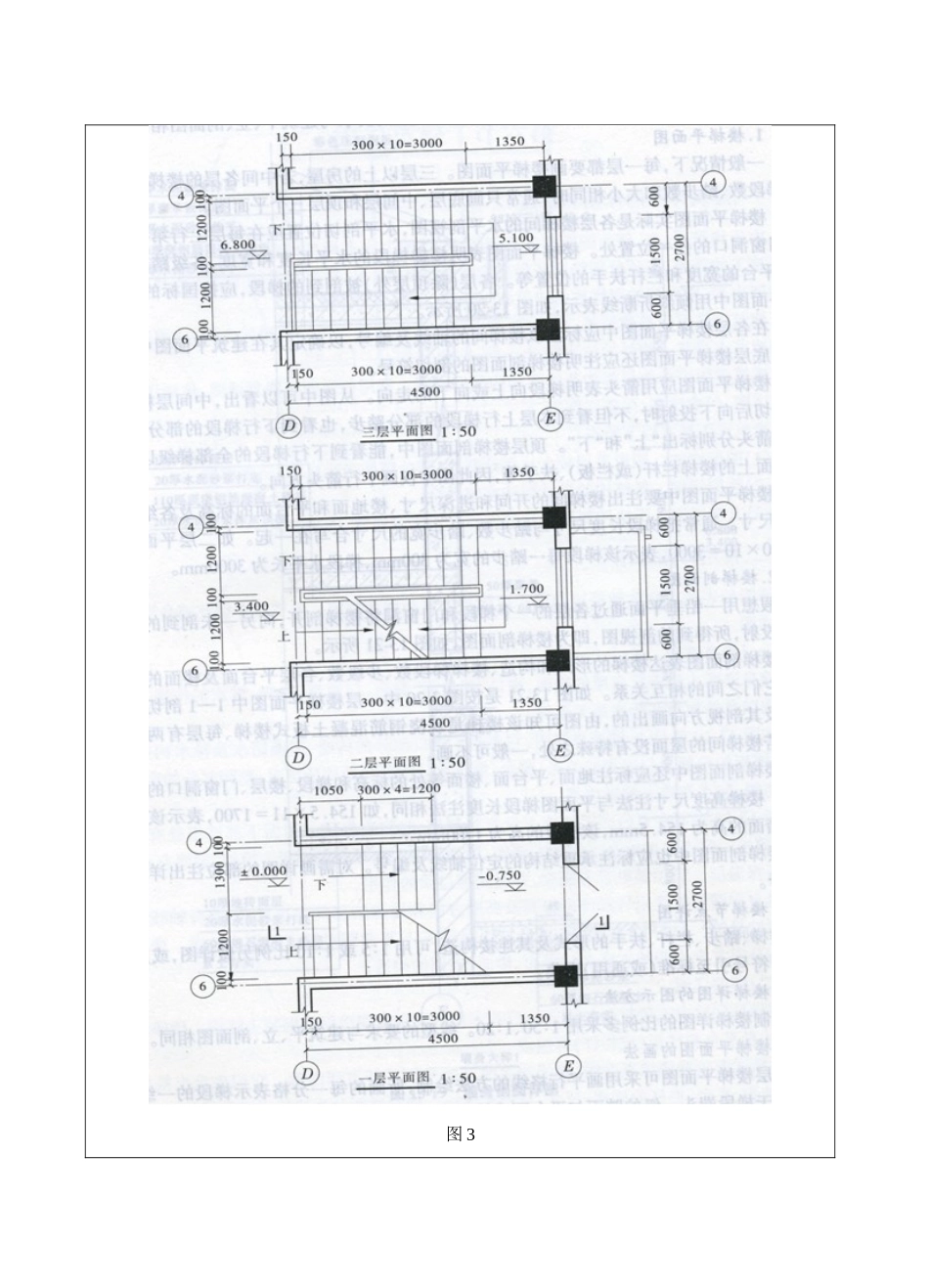

成人教育&网络教育 20XX 年 5 月大作业试题学习中心: 命题老师 课程:画法几何与建筑制图(下)考试时间 120 分钟 考试形式:大作业 A 卷√ B 卷□学号姓名考试日期 年 月 日一、作图题(12 分)根据如图 1 所示组合体的轴测图画出其三视图(尺寸从图中量取)。图 1二、(14 分)在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中(如图 2),完成:1. 画出砖及毛石图例。(5 分)2. 注出大放脚的高度。(3 分)3. 注出基础底面的标高,注出室外地面标高-0.800 米,室内地面标出±0.000 米。(6 分)图 2三、问答题(每小题 8 分,共 24 分)1. 什么是“平法”制图?它的表达形式是什么?它较传统的结构施工图有什么好处?2. 室内给水管道由哪几部分组成?分别说明每部分的作用。室内排水管道由哪几部分组成?分别说明每部分的作用。3. 什么是地基、基础、基础墙?条形基础由哪几部分组成?并作图表示基础的组成。四、阅读如图 3 所示的某建筑物的楼梯平面图,在 A3 幅面 的图纸上,按合适的比例抄绘该图(可以不根据图中的比列绘图,自己确定比例)。(50 分)(注:图上未知的尺寸,可按比例在图上量取。要求:根据制图的基本规定,制作图框和标题栏,用绘图工具进行抄绘,徒手抄绘者 0 分;用计算机软件(如 Auto CAD)作图者,0 分;未用 A3 幅面 图纸作图者扣 10 分。)图 3
