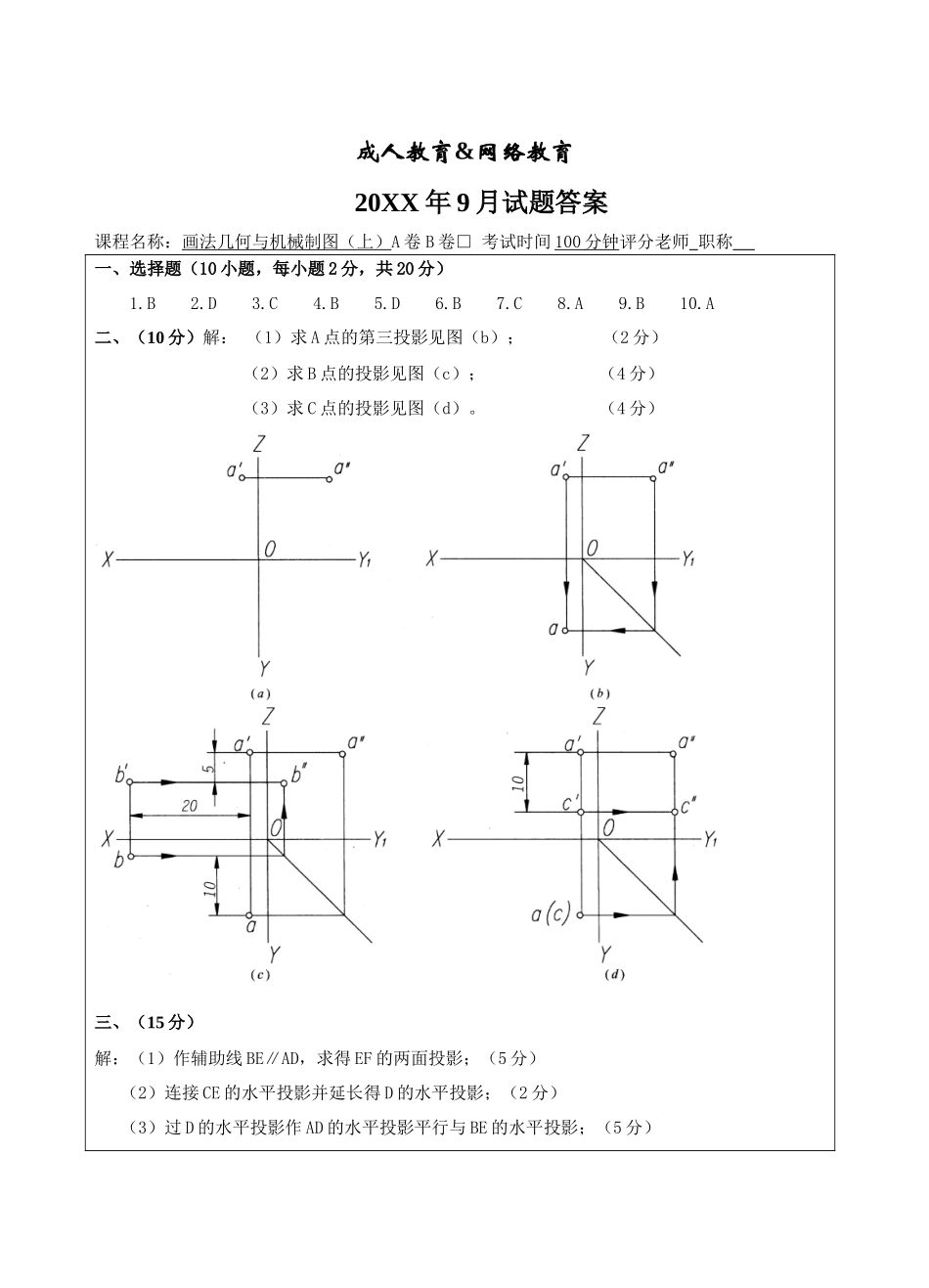

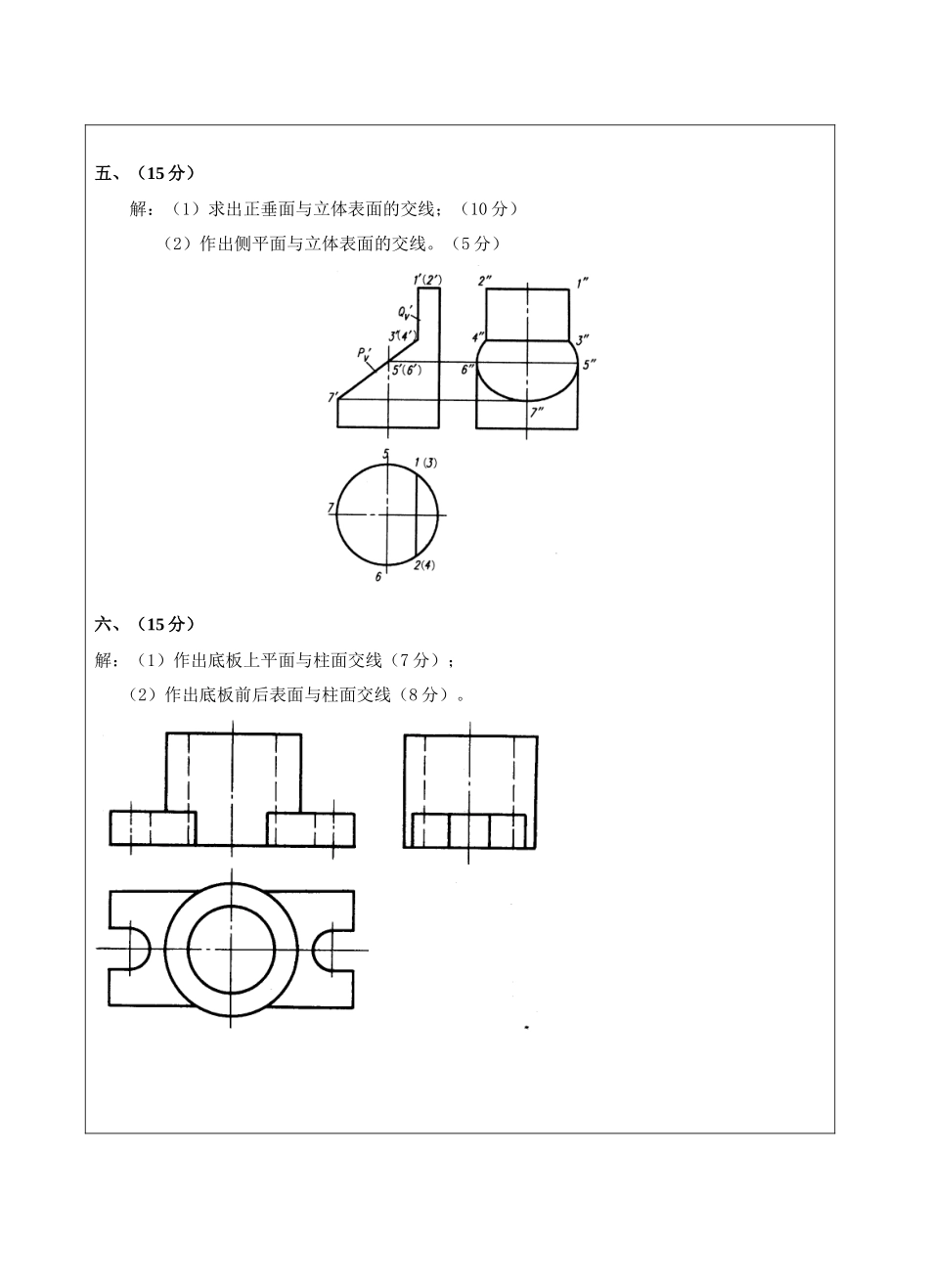

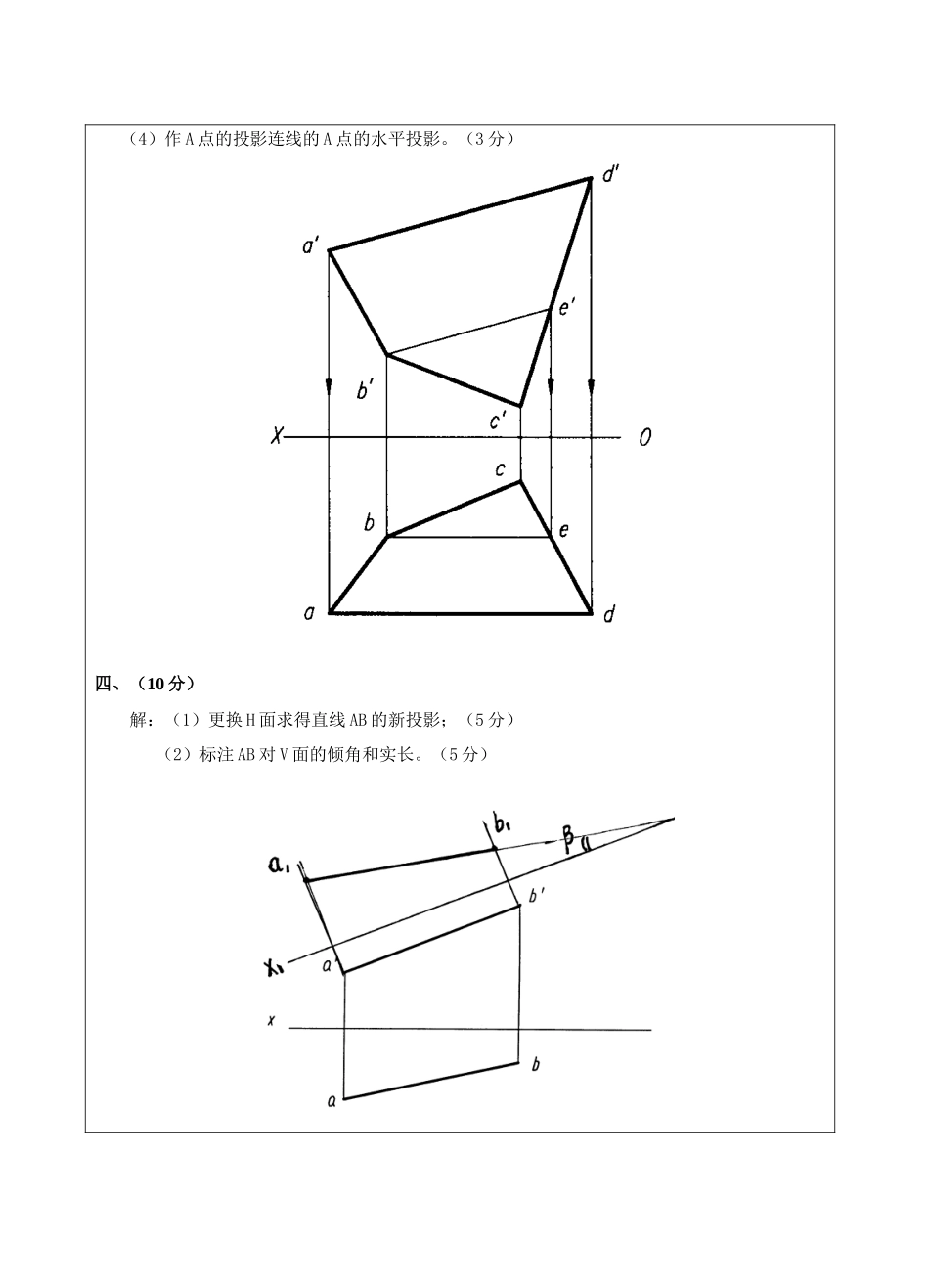

成人教育&网络教育 20XX 年 9 月试题答案课程名称:画法几何与机械制图(上)A 卷 B 卷□ 考试时间 100 分钟 评分老师 职称 一、选择题(10 小题,每小题 2 分,共 20 分)1.B 2.D 3.C 4.B 5.D 6.B 7.C 8.A 9.B 10.A二、(10 分)解: (1)求 A 点的第三投影见图(b); (2 分) (2)求 B 点的投影见图(c); (4 分) (3)求 C 点的投影见图(d)。 (4 分)三、(15 分)解:(1)作辅助线 BE∥AD,求得 EF 的两面投影;(5 分)(2)连接 CE 的水平投影并延长得 D 的水平投影;(2 分)(3)过 D 的水平投影作 AD 的水平投影平行与 BE 的水平投影;(5 分)(4)作 A 点的投影连线的 A 点的水平投影。(3 分)四、(10 分)解:(1)更换 H 面求得直线 AB 的新投影;(5 分)(2)标注 AB 对 V 面的倾角和实长。(5 分)五、(15 分)解:(1)求出正垂面与立体表面的交线;(10 分)(2)作出侧平面与立体表面的交线。(5 分)六、(15 分)解:(1)作出底板上平面与柱面交线(7 分);(2)作出底板前后表面与柱面交线(8 分)。七、(15 分)解:(1)底面绘出并正确消隐(5 分);(2)顶面绘制正确(5 分);(3)侧面绘制正确且消隐(5 分)。
