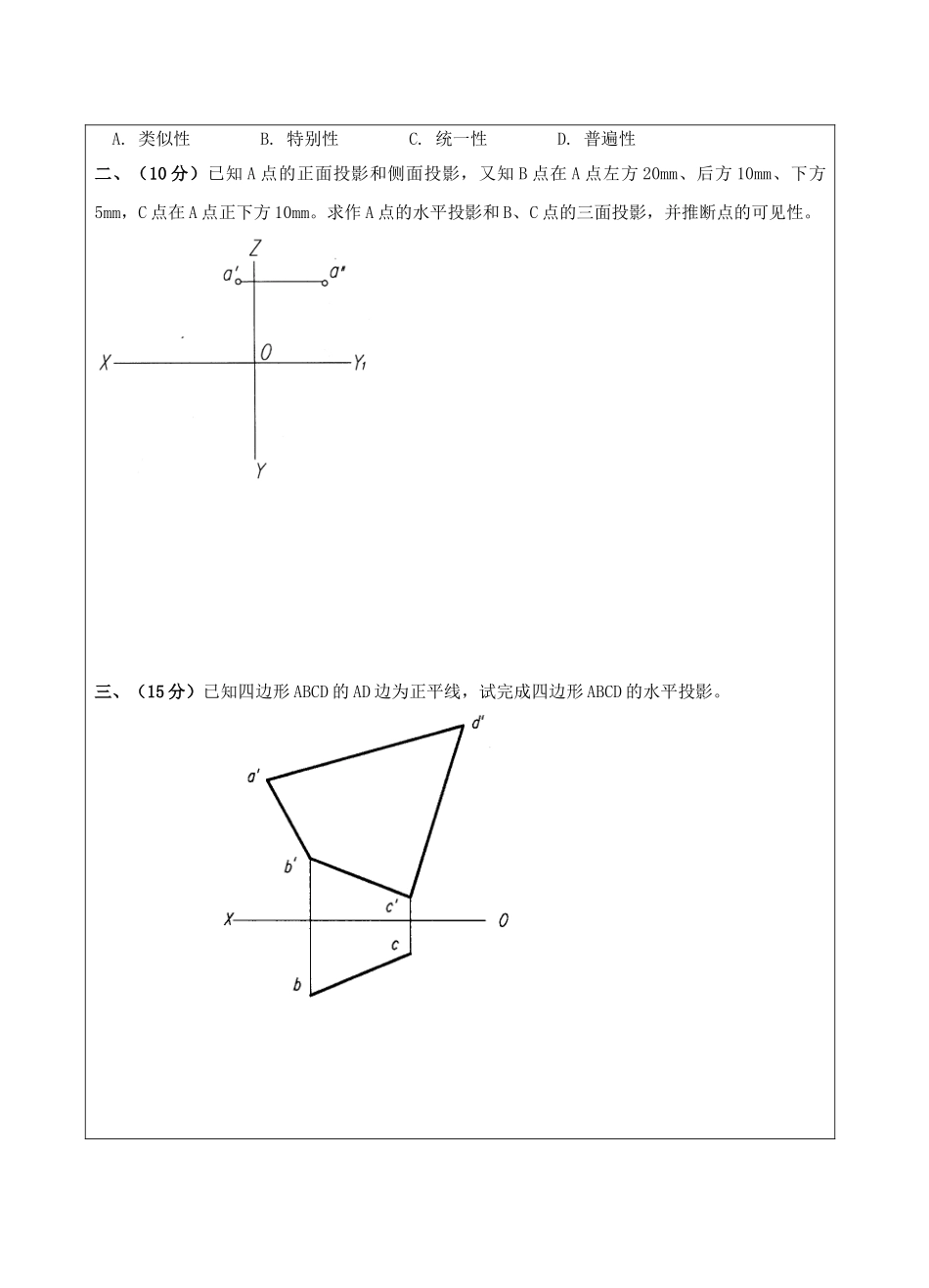

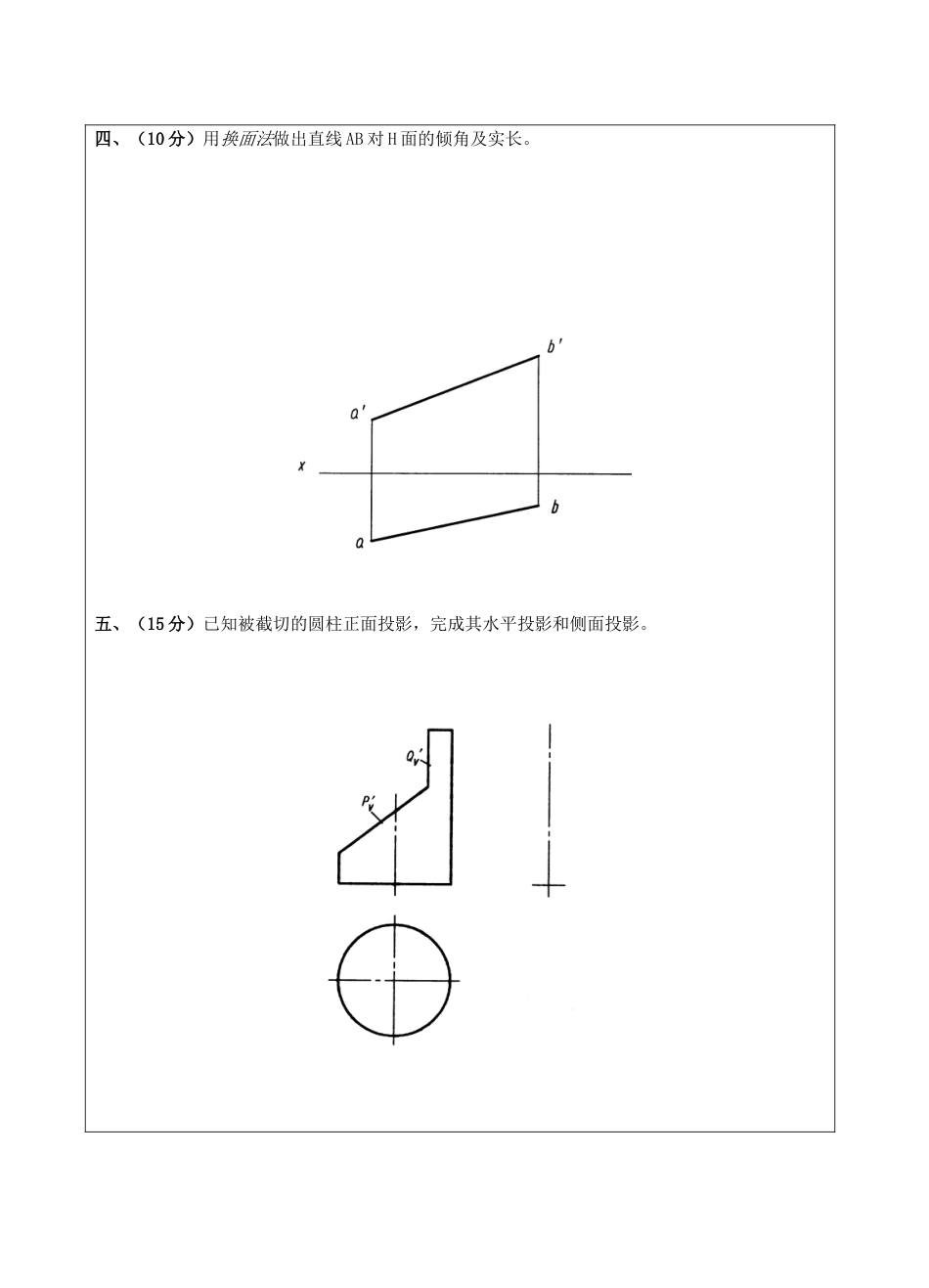

成人教育&网络教育 20XX 年 9 月考试试题学习中心： 命题老师 课程： 画法几何与机械制图（上） 考试时间 100 分钟 考试形式：开□ 闭 A 卷 B 卷□学号姓名考试日期 年 月 日一、选择题（10 小题，每小题 2 分，共 20 分）1. 制图国家标准规定，必要时图纸幅面尺寸可以沿（ ）边加长。A.长 B. 短 C. 斜 D. 各2. 图样中的尺寸一般以（ ）为单位时，不需要标注其计量单位符号，若采纳其他计量单位时必须标明。A. km B. dm C. cm D. mm3. 机械图样中常用的图线线型有粗实线、（ ）、虚线、细点划线等。A. 轮廓线 B. 边框线 C. 细实线 D. 轨迹线4. 用换面法求一般位置平面的实形，需要进行（ ）次换面。A. 1 次 B. 2 次 C. 3 次 D. 4 次5. 两个等直径的圆柱体垂直正交，其相贯线的形状为（ ）。A. 椭圆 B. 双曲线 C. 两垂直线段 D. 垂直相交的两圆6. 获得投影的要素有投射线、（ ）、投影面。A. 光源 B. 物体 C. 投射中心 D. 画面7. 当与圆柱体轴线夹角为（ ）的正垂面截切圆柱体时，得到的截交线的侧面投影形状为圆。A. 60° B. 90° C. 45° D. 0°8. 将投射中心移到无限远处，则投射线视为相互（ ）。A. 平行 B. 交于一点 C. 垂直 D. 交叉9. 标注（ ）尺寸时，应在尺寸数字前注写符号“”。A．圆的半径 B．圆的直径 C．圆球的直径 D．圆柱的半径10. 正投影的基本特性主要有实形性、积聚性和（ ）。A. 类似性 B. 特别性 C. 统一性 D. 普遍性二、（10 分）已知 A 点的正面投影和侧面投影，又知 B 点在 A 点左方 20mm、后方 10mm、下方5mm，C 点在 A 点正下方 10mm。求作 A 点的水平投影和 B、C 点的三面投影，并推断点的可见性。三、（15 分）已知四边形 ABCD 的 AD 边为正平线，试完成四边形 ABCD 的水平投影。四、（10 分）用换面法做出直线 AB 对 H 面的倾角及实长。五、（15 分）已知被截切的圆柱正面投影，完成其水平投影和侧面投影。六、（15 分）分析三视图，补画出视图中所缺的图线。七、（15 分）绘制正六棱台的正等轴测图。
